Pneumatikanslutningar (Schematisk Bild); Starta; Referenskörning/Kalibrering - Garant VG BASIC Betriebsanleitung

GARANT Förinställningsapparat VG Basic
de
6.1.3.

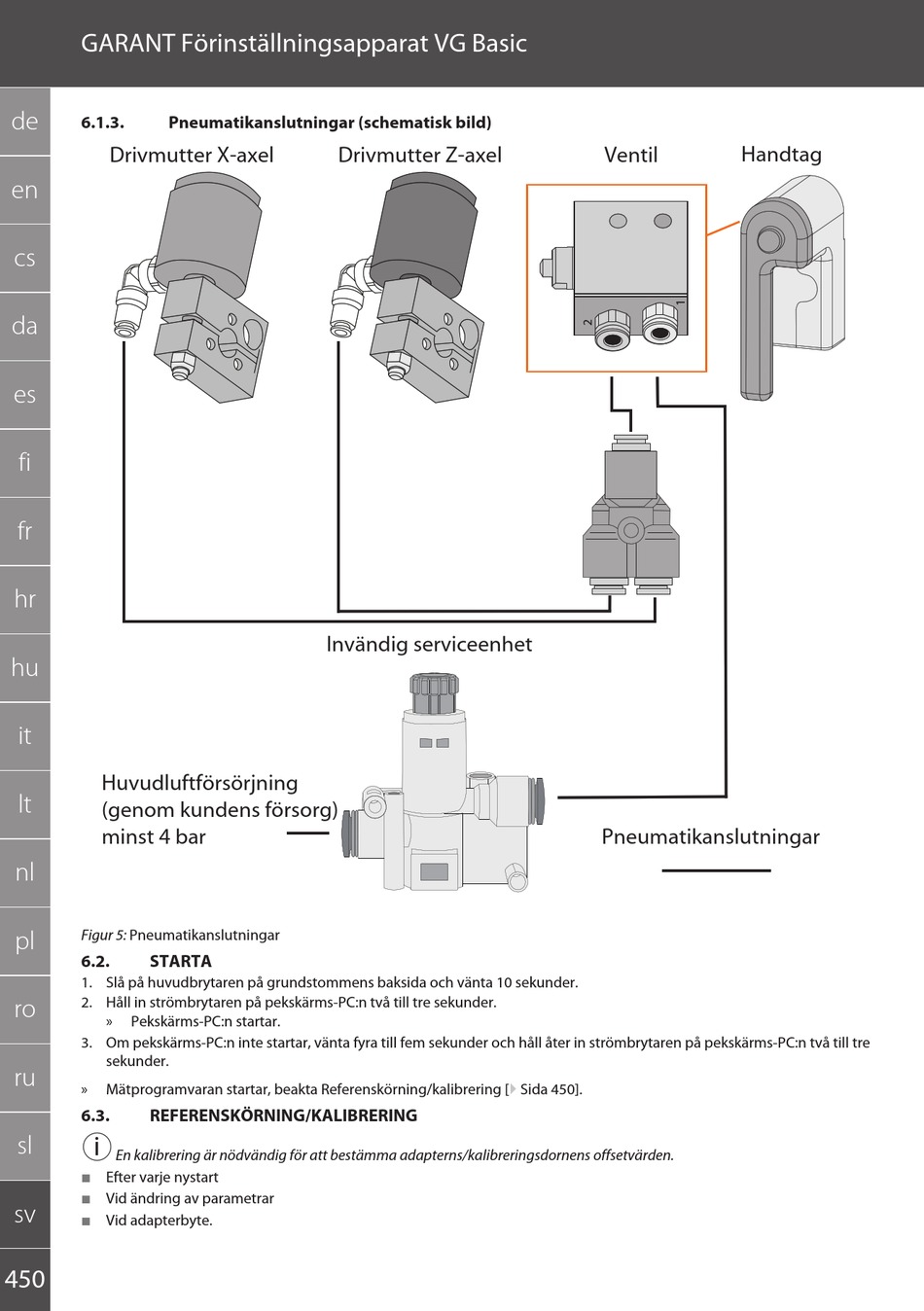

Pneumatikanslutningar (schematisk bild)

Drivmutter X-axel
en
cs
da
es
fi
fr
hr
hu
it
Huvudluftförsörjning
lt
(genom kundens försorg)
minst 4 bar
nl
pl Figur 5: Pneumatikanslutningar
6.2.

STARTA

1. Slå på huvudbrytaren på grundstommens baksida och vänta 10 sekunder.
2. Håll in strömbrytaren på pekskärms-PC:n två till tre sekunder.
ro
» Pekskärms-PC:n startar.
3. Om pekskärms-PC:n inte startar, vänta fyra till fem sekunder och håll åter in strömbrytaren på pekskärms-PC:n två till tre
sekunder.
ru
» Mätprogramvaran startar, beakta Referenskörning/kalibrering [} Sida 450].
6.3. REFERENSKÖRNING/KALIBRERING
i
sl
En kalibrering är nödvändig för att bestämma adapterns/kalibreringsdornens offsetvärden.
 Efter varje nystart
 Vid ändring av parametrar
sv
 Vid adapterbyte.
450
Drivmutter Z-axel
Invändig serviceenhet
Handtag
Ventil
Pneumatikanslutningar
