Регулировка
освещенности
Выравнивание камеры

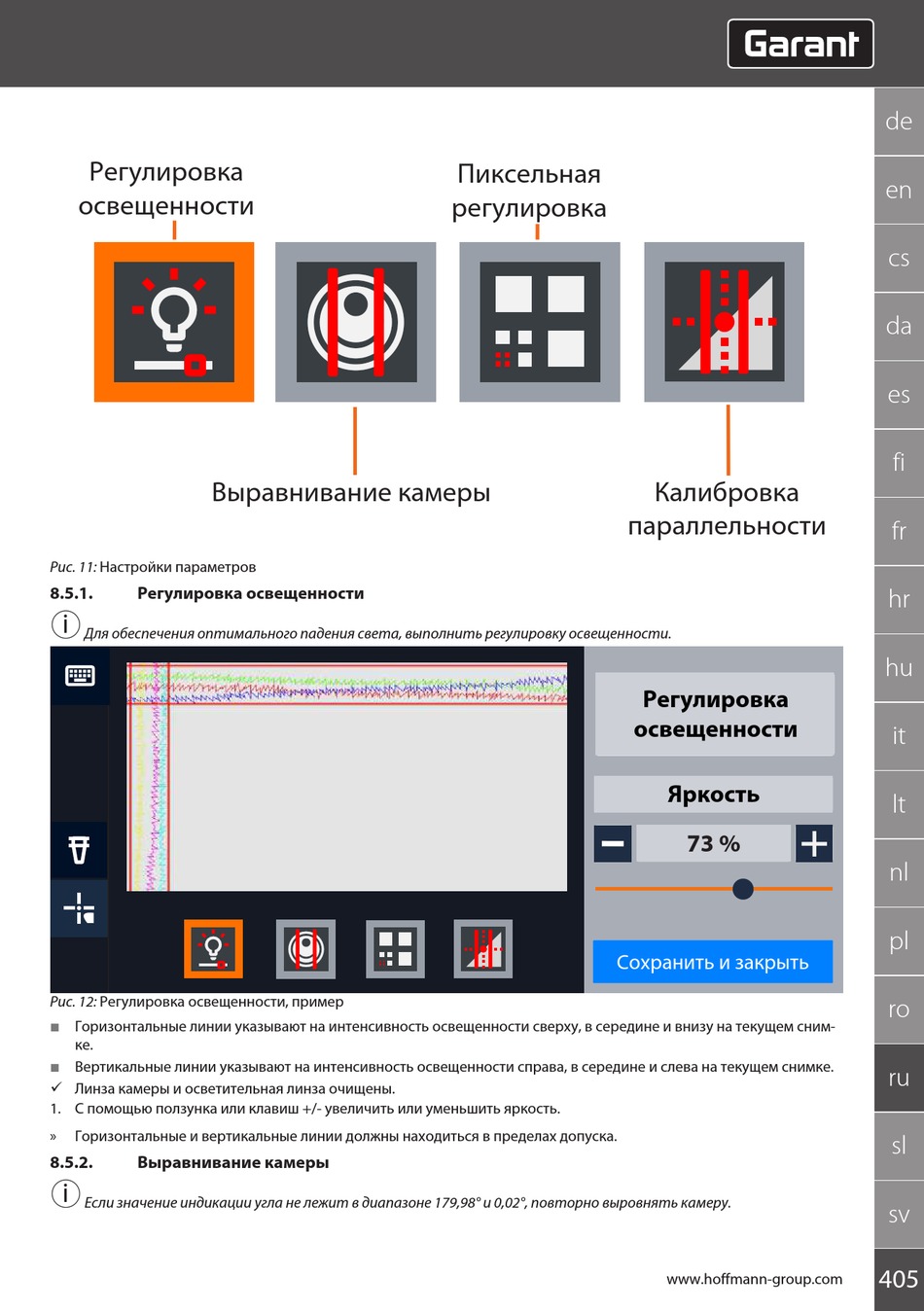

Рис. 11: Настройки параметров
8.5.1.
Регулировка освещенности
i
Для обеспечения оптимального падения света, выполнить регулировку освещенности.
Рис. 12: Регулировка освещенности, пример
Горизонтальные линии указывают на интенсивность освещенности сверху, в середине и внизу на текущем сним-
ке.
Вертикальные линии указывают на интенсивность освещенности справа, в середине и слева на текущем снимке.
ü Линза камеры и осветительная линза очищены.
1. С помощью ползунка или клавиш +/- увеличить или уменьшить яркость.
»
Горизонтальные и вертикальные линии должны находиться в пределах допуска.
8.5.2.
Выравнивание камеры
i
Если значение индикации угла не лежит в диапазоне 179,98° и 0,02°, повторно выровнять камеру.
Пиксельная
регулировка
Сохранить и закрыть
Калибровка
параллельности
Регулировка
освещенности
Яркость
73 %
