Lent. 7: Linijų spalvų paaiškinimas
7.2.3. Sudėtinis vaizdas
Pilno vaizdo funkciją galima derinti su kitomis matavimo funkcijomis.
1. Suaktyvinę įrankį pasukite 360°.
» Įrankio kontūras rodomas vaizde realiuoju laiku.
2. Pasirinktinai įjunkite dinaminius kryžmes, kad pamatuotumėte X ir Z reikšmes.
Lent. 8: Papildoma matavimo funkcija susijusi su įrankio kontūru.
7.2.4. Spindulio ir kampo šablonas
Norint patikrinti įrankio geometriją, matavimo funkcijos nereikia.

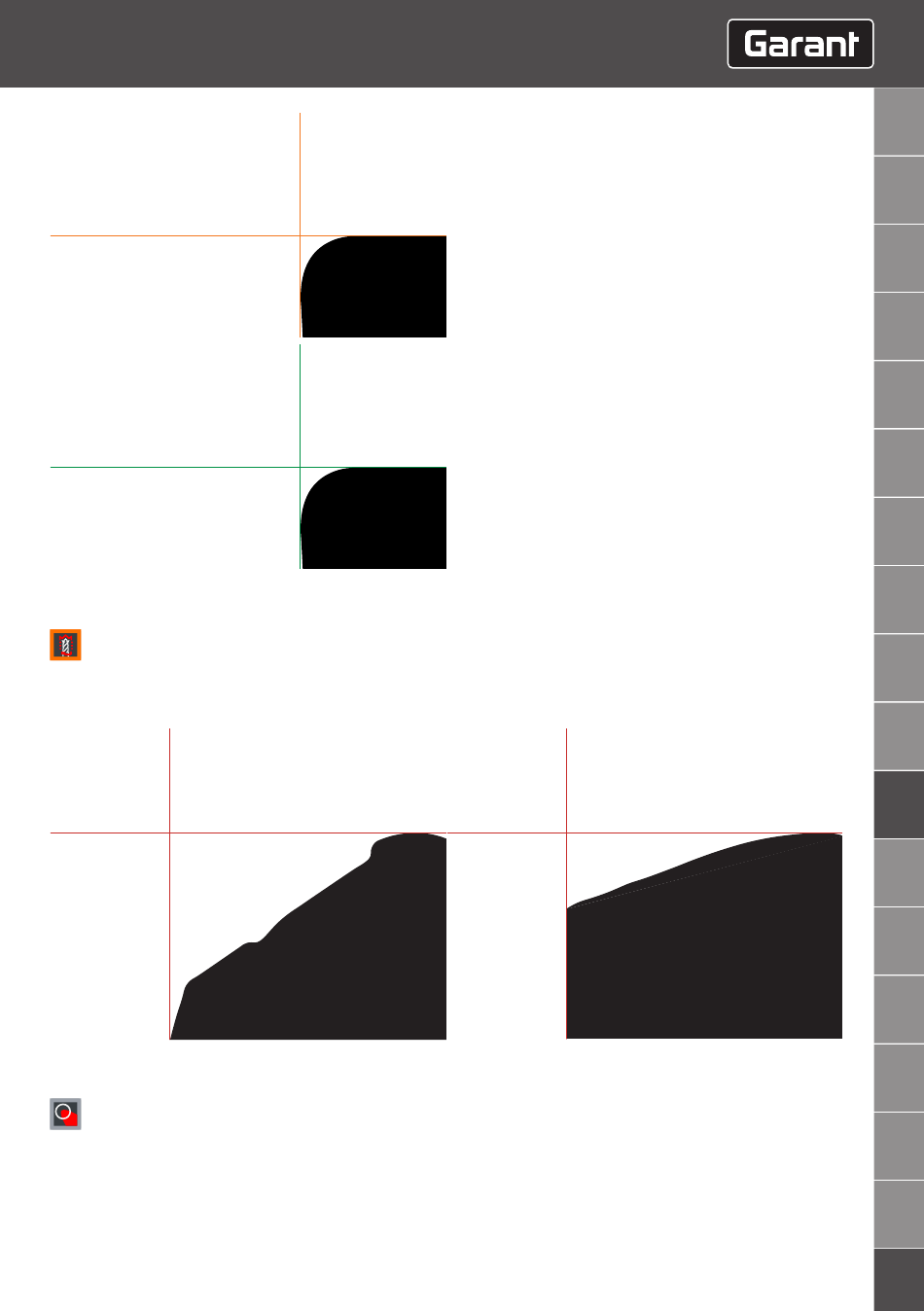

X: 0.002 Kai pjovimo briauna priartėja prie linijos, ši nusidažo oranžine
spalva.
X: -0.000 Kai pjovimo briauna pajudina liniją, ši nusidažo žaliai. Kai
pjovimo briauna yra virš linijos, ši nusidažo oranžine spalva.
