6.1.2.

Alimentazione dell'aria compressa

C
1. Collegare la fonte dell'aria compressa al relativo tubo flessibile tramite la bussola sul lato posteriore del corpo base.
» Gruppo condizionatore interno (con 5 bar preimpostati) collegato.
6.1.3.

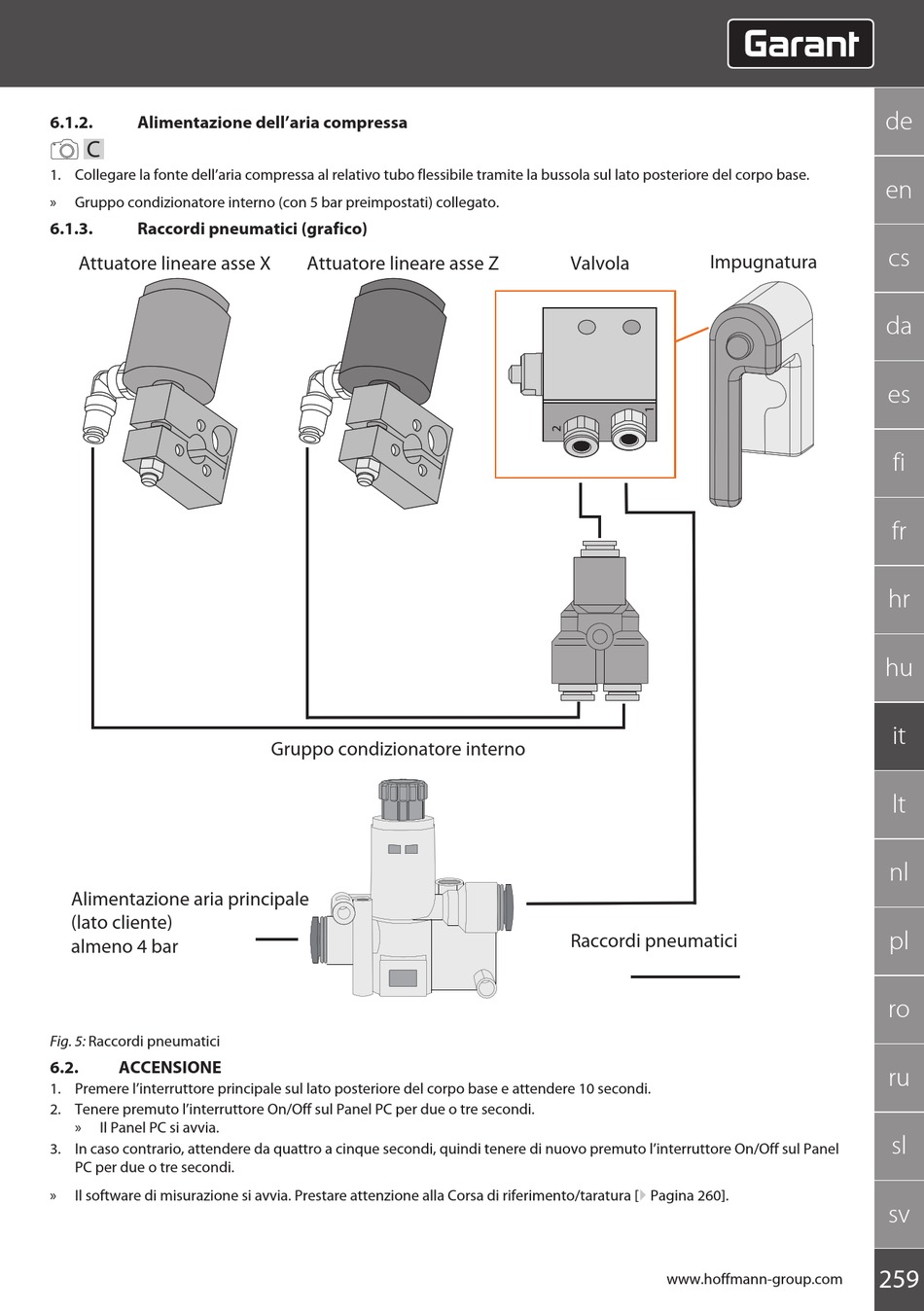

Raccordi pneumatici (grafico)

Attuatore lineare asse X
Alimentazione aria principale
(lato cliente)
almeno 4 bar
Fig. 5: Raccordi pneumatici
6.2.

ACCENSIONE

1. Premere l'interruttore principale sul lato posteriore del corpo base e attendere 10 secondi.
2. Tenere premuto l'interruttore On/Off sul Panel PC per due o tre secondi.
» Il Panel PC si avvia.
3. In caso contrario, attendere da quattro a cinque secondi, quindi tenere di nuovo premuto l'interruttore On/Off sul Panel
PC per due o tre secondi.
» Il software di misurazione si avvia. Prestare attenzione alla Corsa di riferimento/taratura [} Pagina 260].
Attuatore lineare asse Z
Gruppo condizionatore interno
Impugnatura
Valvola
Raccordi pneumatici
