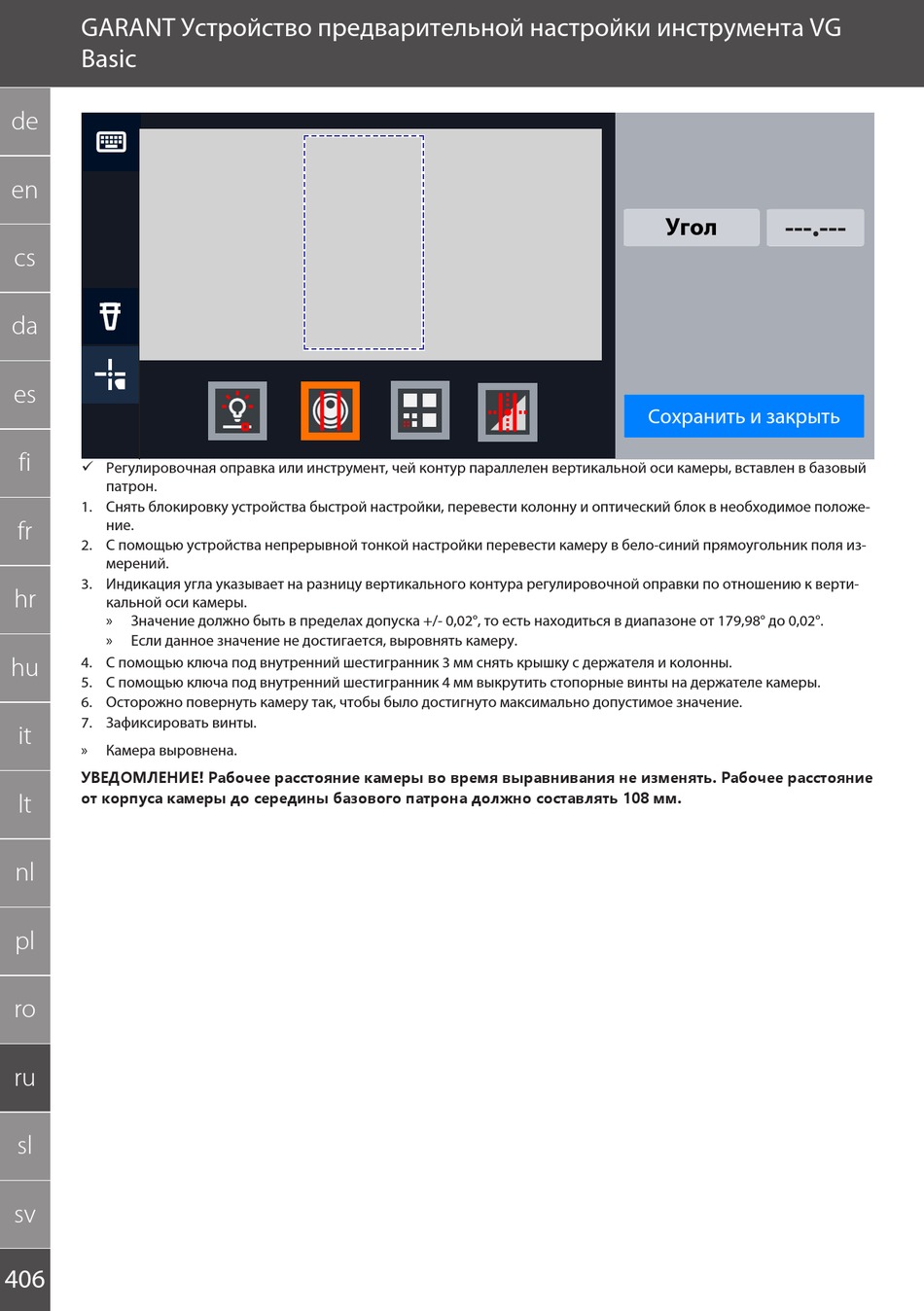

GARANT Устройство предварительной настройки инструмента VG
Basic
de
en
cs
da
es
fi
ü Регулировочная оправка или инструмент, чей контур параллелен вертикальной оси камеры, вставлен в базовый
патрон.
1. Снять блокировку устройства быстрой настройки, перевести колонну и оптический блок в необходимое положе-
ние.
fr
2. С помощью устройства непрерывной тонкой настройки перевести камеру в бело-синий прямоугольник поля из-
мерений.
3. Индикация угла указывает на разницу вертикального контура регулировочной оправки по отношению к верти-
hr
кальной оси камеры.
»
Значение должно быть в пределах допуска +/- 0,02°, то есть находиться в диапазоне от 179,98° до 0,02°.
»
Если данное значение не достигается, выровнять камеру.
4. С помощью ключа под внутренний шестигранник 3 мм снять крышку с держателя и колонны.
hu
5. С помощью ключа под внутренний шестигранник 4 мм выкрутить стопорные винты на держателе камеры.
6. Осторожно повернуть камеру так, чтобы было достигнуто максимально допустимое значение.
7. Зафиксировать винты.
it
»
Камера выровнена.
УВЕДОМЛЕНИЕ! Рабочее расстояние камеры во время выравнивания не изменять. Рабочее расстояние
lt
от корпуса камеры до середины базового патрона должно составлять 108 мм.
nl
pl
ro
ru
sl
sv
406
---.---
Угол
Сохранить и закрыть
