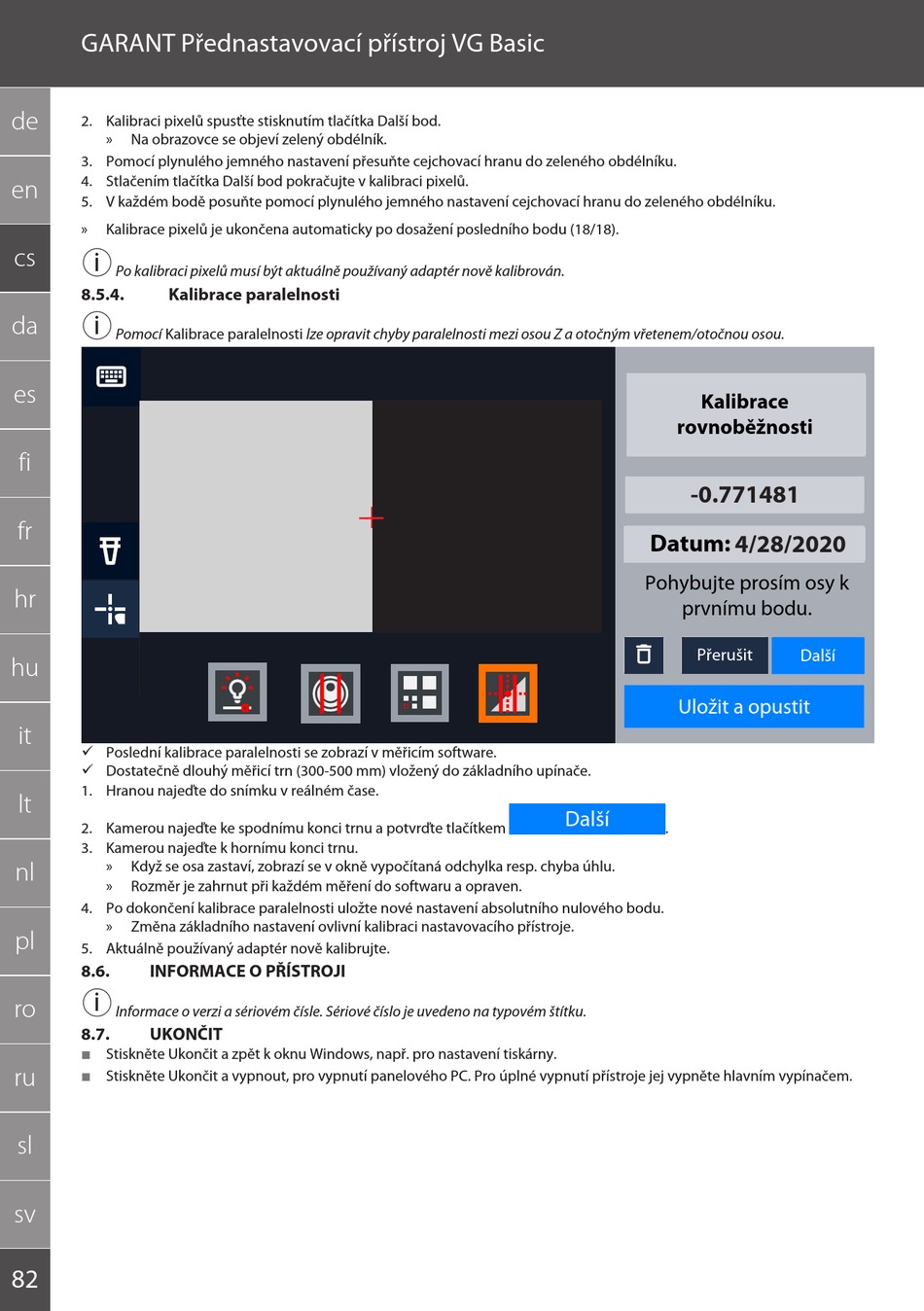

Garant VG BASIC Betriebsanleitung Seite 82

GARANT Přednastavovací přístroj VG Basic
de
2. Kalibraci pixelů spusťte stisknutím tlačítka Další bod.
» Na obrazovce se objeví zelený obdélník.
3. Pomocí plynulého jemného nastavení přesuňte cejchovací hranu do zeleného obdélníku.
4. Stlačením tlačítka Další bod pokračujte v kalibraci pixelů.
en
5. V každém bodě posuňte pomocí plynulého jemného nastavení cejchovací hranu do zeleného obdélníku.
» Kalibrace pixelů je ukončena automaticky po dosažení posledního bodu (18/18).
cs i
Po kalibraci pixelů musí být aktuálně používaný adaptér nově kalibrován.
8.5.4. Kalibrace paralelnosti
i
da
Pomocí Kalibrace paralelnosti lze opravit chyby paralelnosti mezi osou Z a otočným vřetenem/otočnou osou.
es
fi
fr
hr
hu
it
ü Poslední kalibrace paralelnosti se zobrazí v měřicím software.
ü Dostatečně dlouhý měřicí trn (300-500 mm) vložený do základního upínače.
1. Hranou najeďte do snímku v reálném čase.
lt
2. Kamerou najeďte ke spodnímu konci trnu a potvrďte tlačítkem
3. Kamerou najeďte k hornímu konci trnu.
» Když se osa zastaví, zobrazí se v okně vypočítaná odchylka resp. chyba úhlu.
nl
» Rozměr je zahrnut při každém měření do softwaru a opraven.
4. Po dokončení kalibrace paralelnosti uložte nové nastavení absolutního nulového bodu.
» Změna základního nastavení ovlivní kalibraci nastavovacího přístroje.
pl
5. Aktuálně používaný adaptér nově kalibrujte.
8.6. INFORMACE O PŘÍSTROJI
i
ro
Informace o verzi a sériovém čísle. Sériové číslo je uvedeno na typovém štítku.
8.7. UKONČIT
 Stiskněte Ukončit a zpět k oknu Windows, např. pro nastavení tiskárny.
ru
 Stiskněte Ukončit a vypnout, pro vypnutí panelového PC. Pro úplné vypnutí přístroje jej vypněte hlavním vypínačem.
sl
sv
82
Kalibrace
rovnoběžnosti
-0.771481
Datum:
4/28/2020
Pohybujte prosím osy k
prvnímu bodu.
Přerušit
Uložit a opustit
Další
.
Další
