GARANT Přednastavovací přístroj VG Basic
de

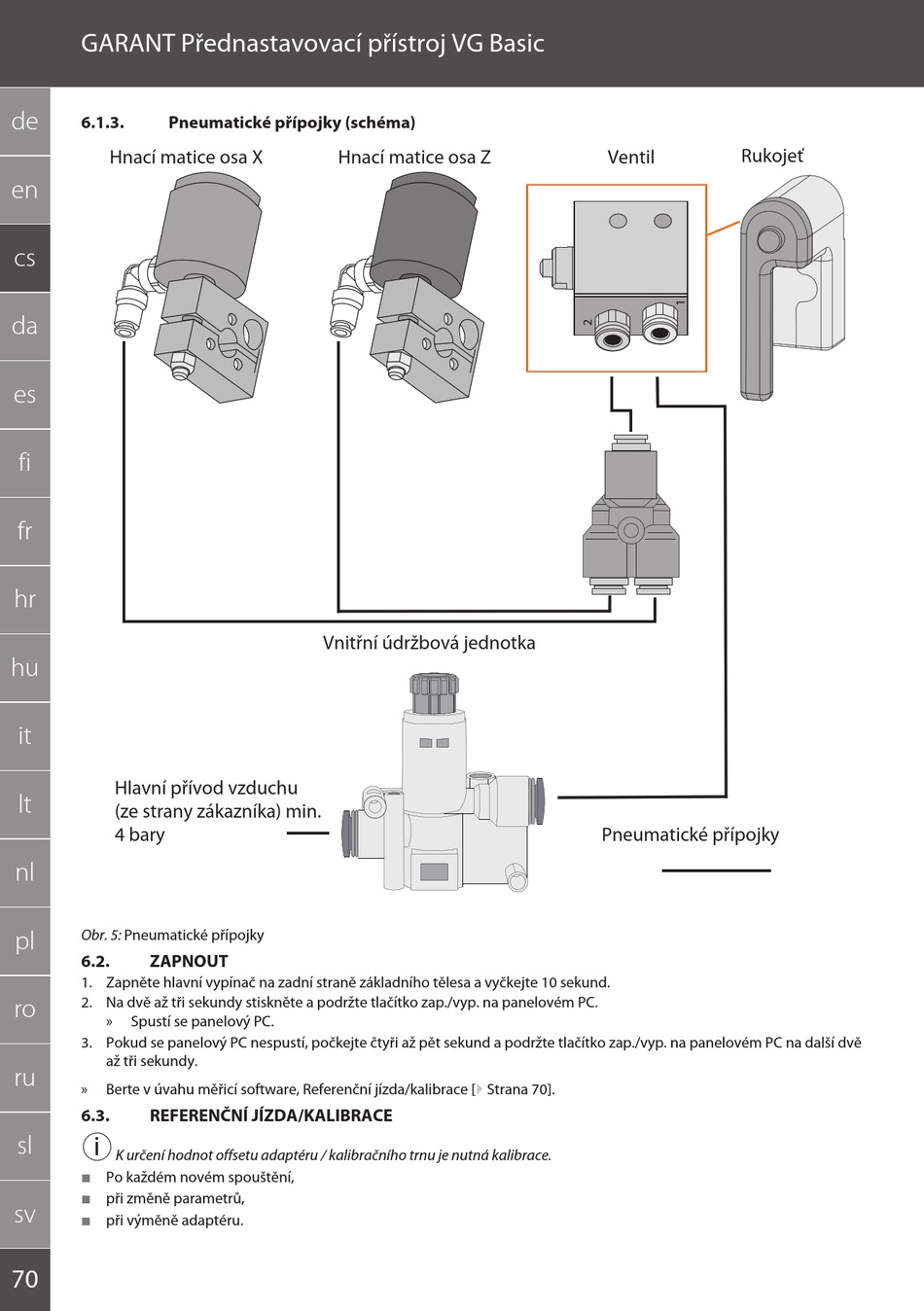

6.1.3. Pneumatické přípojky (schéma)
Hnací matice osa X
en
cs
da
es
fi
fr
hr
hu
it
Hlavní přívod vzduchu
lt
(ze strany zákazníka) min.
4 bary
nl
pl Obr. 5: Pneumatické přípojky
6.2. ZAPNOUT
1. Zapněte hlavní vypínač na zadní straně základního tělesa a vyčkejte 10 sekund.
2. Na dvě až tři sekundy stiskněte a podržte tlačítko zap./vyp. na panelovém PC.
ro
» Spustí se panelový PC.
3. Pokud se panelový PC nespustí, počkejte čtyři až pět sekund a podržte tlačítko zap./vyp. na panelovém PC na další dvě
až tři sekundy.
ru
» Berte v úvahu měřicí software, Referenční jízda/kalibrace [} Strana 70].
6.3. REFERENČNÍ JÍZDA/KALIBRACE
i
sl
K určení hodnot offsetu adaptéru / kalibračního trnu je nutná kalibrace.
 Po každém novém spouštění,
 při změně parametrů,
sv
 při výměně adaptéru.
70
Hnací matice osa Z
Vnitřní údržbová jednotka
Rukojeť
Ventil
Pneumatické přípojky
