4. Mit
Adapter anlegen oder
5. Referenzfahrt/Kalibrierung [} Seite 16] durchführen.
7.1.3.
Editieren und löschen
i
Alle zuvor angelegten Werte können überschrieben werden. X- und Z-Werte sind auf den GARANT-Adapter zu finden.
Ausgewählten Adapter löschen.
7.2.
MESSFUNKTION
i
Folgende Handlungsschritte vor dem Messen durchführen:
1. Adapter/Eichdorn in Grundaufnahme einlegen.
2. Adapter auswählen oder anlegen.
3. Kalibrierung durchführen.
10

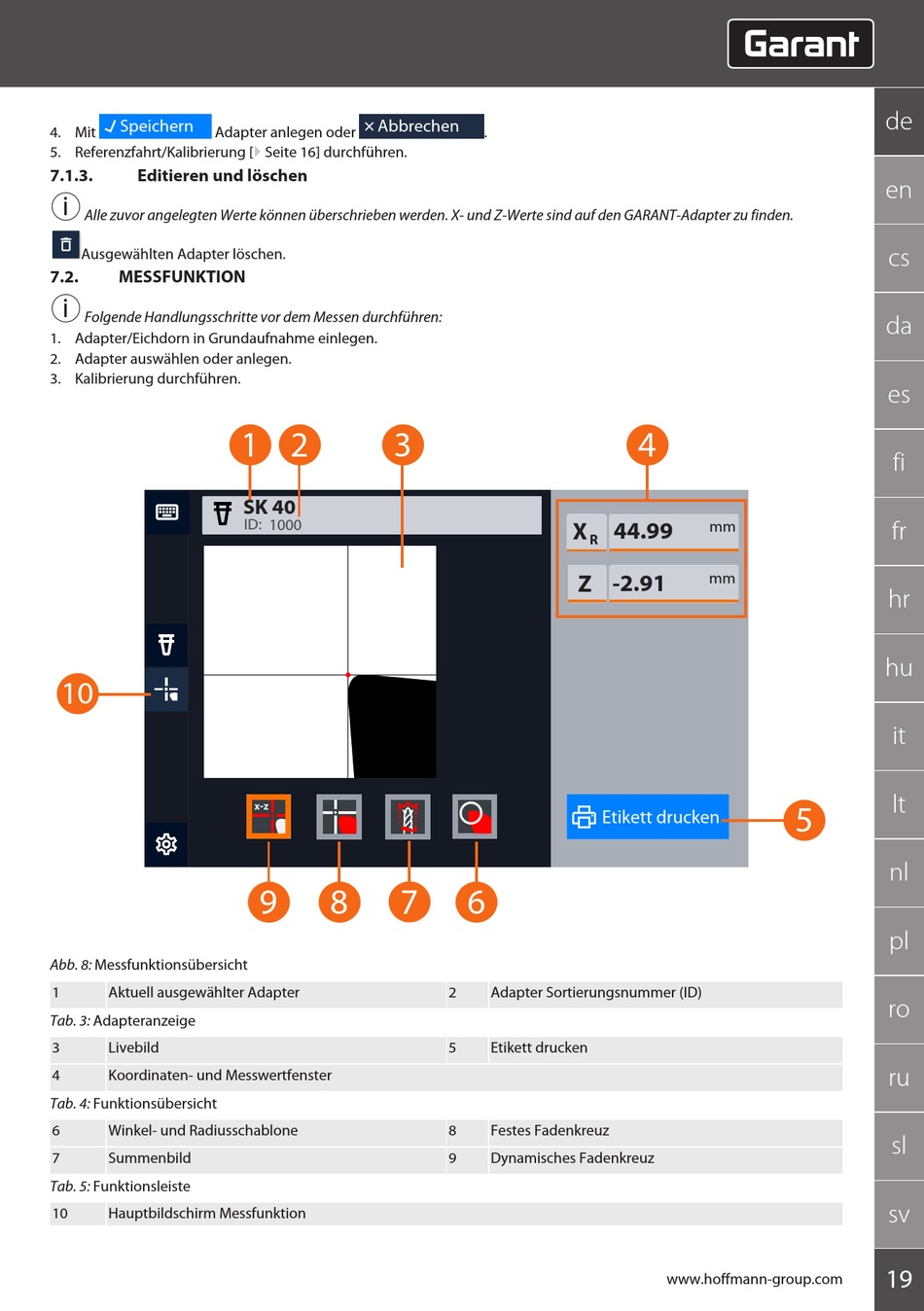

Abb. 8: Messfunktionsübersicht
1
Aktuell ausgewählter Adapter
Tab. 3: Adapteranzeige
3
Livebild
4
Koordinaten- und Messwertfenster
Tab. 4: Funktionsübersicht
6
Winkel- und Radiusschablone
7
Summenbild
Tab. 5: Funktionsleiste
10
Hauptbildschirm Messfunktion
Abbrechen
1 2
3
SK 40
ID:
1000
9
8
7
.
X
44.99
R
Z -2.91
Etikett drucken
6
2
Adapter Sortierungsnummer (ID)
5
Etikett drucken
8
Festes Fadenkreuz
9
Dynamisches Fadenkreuz
4
mm
mm
5
