10 Ecran principal al funcției de măsurare
Tab. 6: Funcții auxiliare și speciale

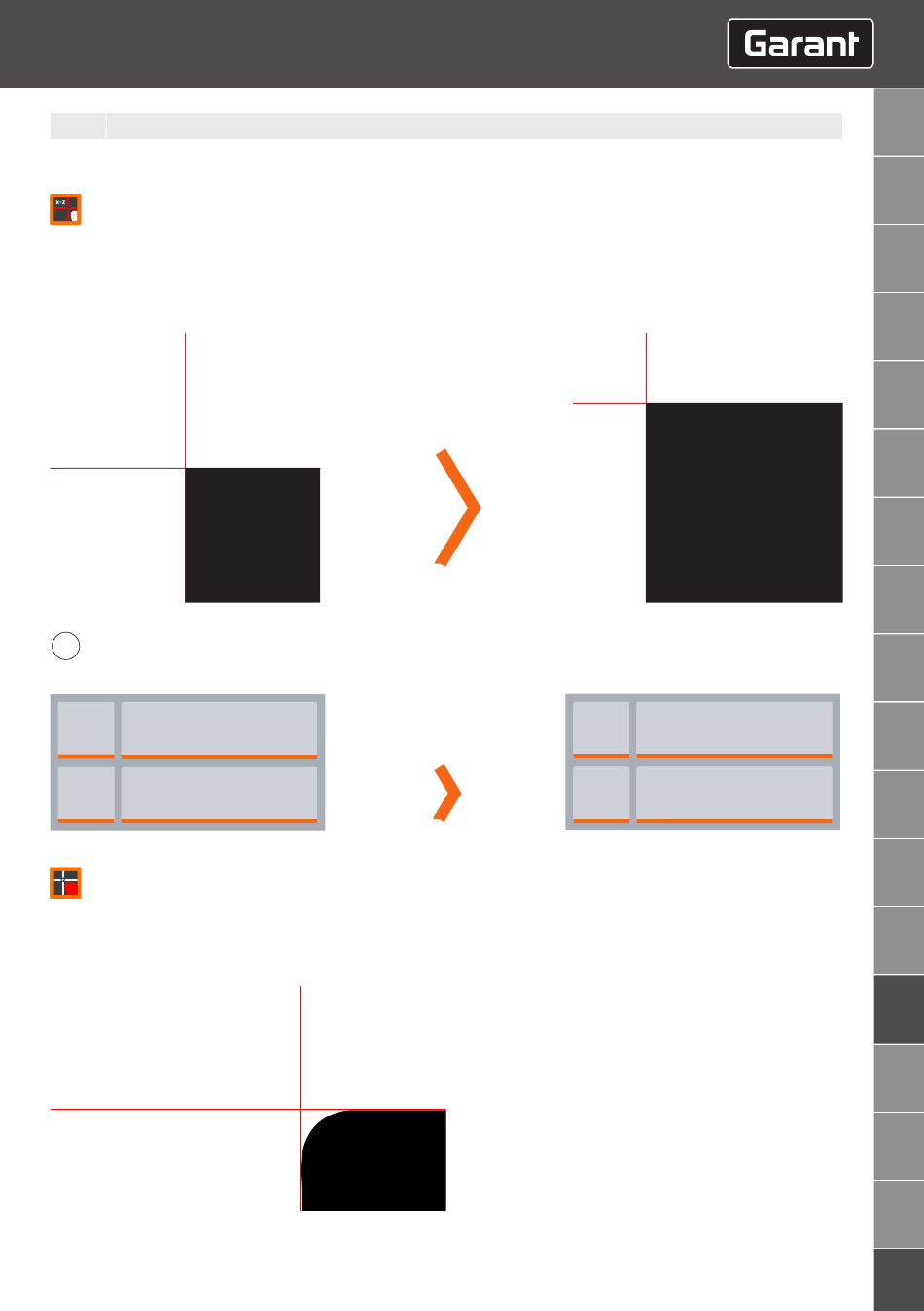

7.2.1. Reticul dinamic
Pentru calculul dinamic al punctului de intersectare din valorile maxime X și Z.
 Funcția de măsurare caută în imaginea live valorile maxime X și Z și, din aceste valori, construiește o linie verticală și una
orizontală.
 Din intersectarea acestor două linii rezultă coordonatele punctului construit.
 Coordonatele punctului de intersectare al liniei verticale cu cea orizontală se calculează din nou în imaginea live atunci
când instrumentul este deplasat.
Fig. 9: Punct construit în imaginea live
i
În fereastra valorilor măsurate, la deplasarea instrumentului în imaginea live nu se observă o modificare semnificativă a
coordonatelor.
X 44,99
R
-2,93
Z
7.2.2. Reticul fix
Funcție de măsurare pentru afișarea poziției mijlocului reticulului în imaginea live, în coordonatele X și Z.
1. Eliberați blocarea reglării rapide, deplasați turnul și unitatea optică în poziție.
2. Aduceți instrumentul cu reglarea fină infinită în câmpul vizual al camerei.
3. Reglați focalizarea maximă cu afișarea dinamică a focalizării.
4. Deplasați tăișul cu reglarea fină către reticul.
Z: -0.007
După deplasare în
imaginea live
După deplasare în
mm
imaginea live
mm
X: 0.008
X
R
Z
Linie roșie, când tăișul nu se situează în apropiere.
mm
44,99
mm
-2,93
