GARANT Banc de pré-réglage VG Basic
de
1. Raccorder la source d'air comprimé à la douille au dos du corps de base à l'aide du tuyau à air comprimé.
» Unité d'entretien intégrée (pré-réglée sur 5 bars) raccordée.

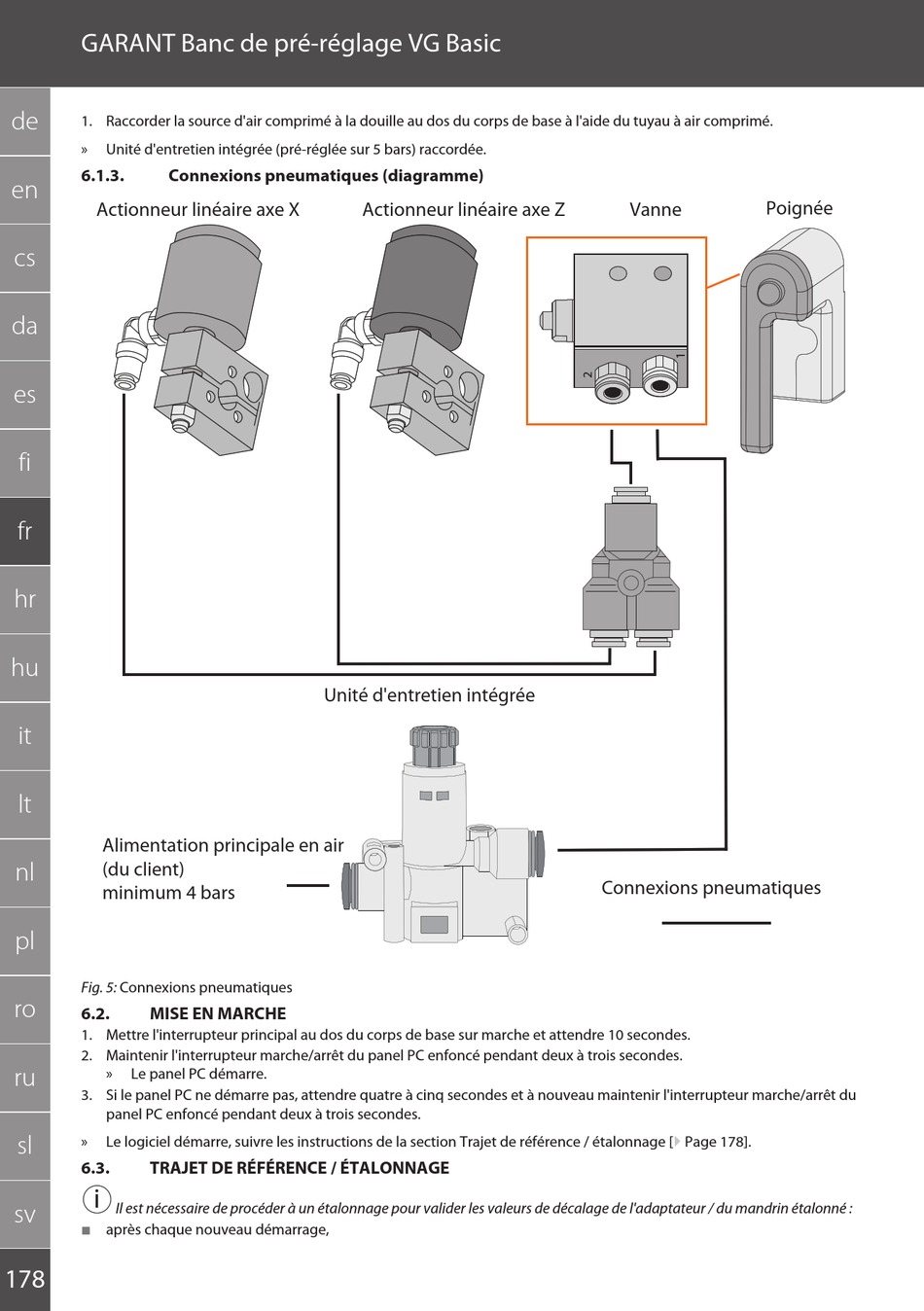

6.1.3. Connexions pneumatiques (diagramme)
en
Actionneur linéaire axe X
cs
da
es
fi
fr
hr
hu
it
lt
Alimentation principale en air
nl (du client)
minimum 4 bars
pl
Fig. 5: Connexions pneumatiques
ro
6.2. MISE EN MARCHE
1. Mettre l'interrupteur principal au dos du corps de base sur marche et attendre 10 secondes.
2. Maintenir l'interrupteur marche/arrêt du panel PC enfoncé pendant deux à trois secondes.
ru
» Le panel PC démarre.
3. Si le panel PC ne démarre pas, attendre quatre à cinq secondes et à nouveau maintenir l'interrupteur marche/arrêt du
panel PC enfoncé pendant deux à trois secondes.
sl
» Le logiciel démarre, suivre les instructions de la section Trajet de référence / étalonnage [} Page 178].
6.3. TRAJET DE RÉFÉRENCE / ÉTALONNAGE
i
Il est nécessaire de procéder à un étalonnage pour valider les valeurs de décalage de l'adaptateur / du mandrin étalonné :
sv
 après chaque nouveau démarrage,
178
Actionneur linéaire axe Z
Unité d'entretien intégrée
Poignée
Vanne
Connexions pneumatiques
