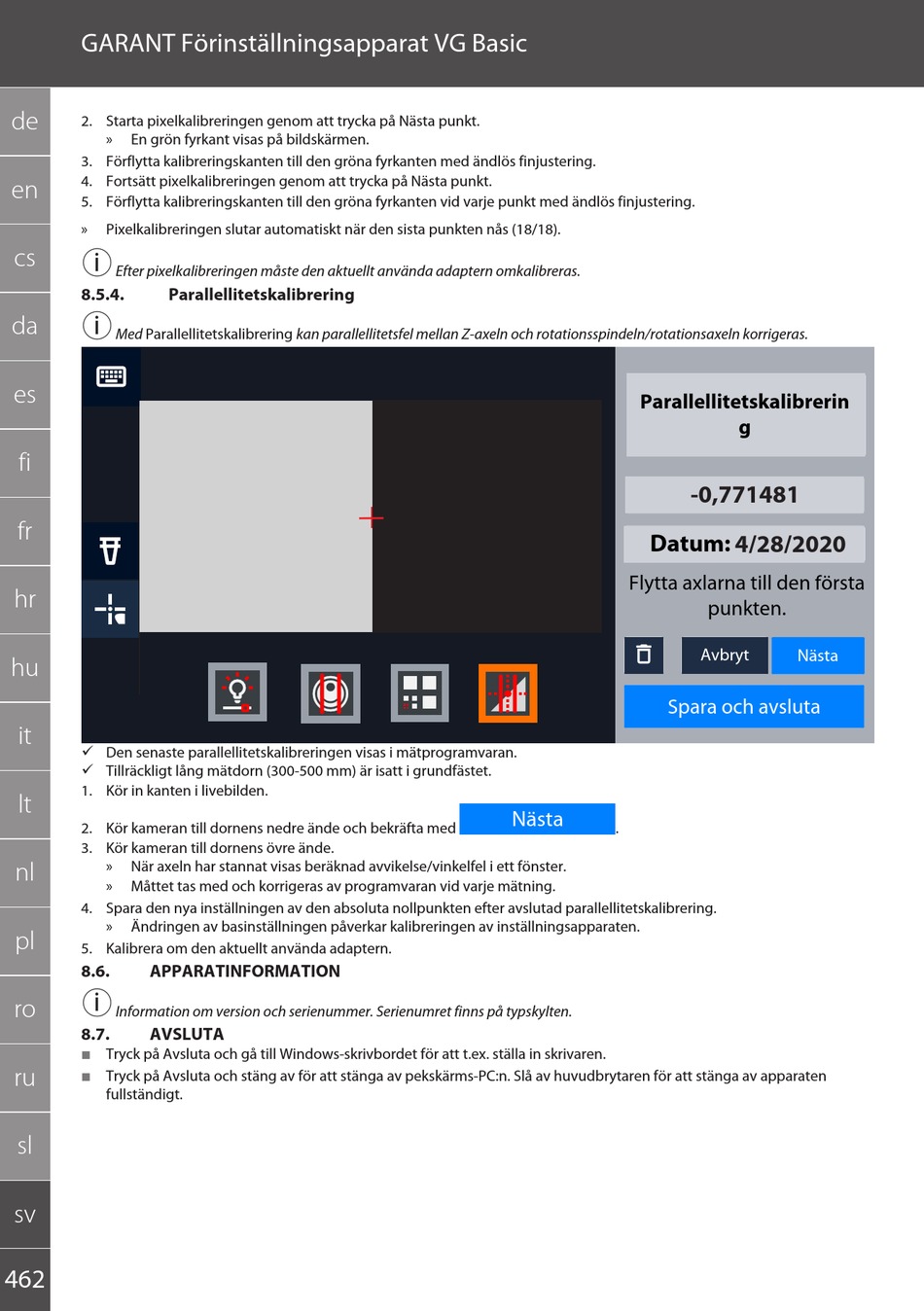

Garant VG BASIC Betriebsanleitung Seite 462

GARANT Förinställningsapparat VG Basic
de
2. Starta pixelkalibreringen genom att trycka på Nästa punkt.
» En grön fyrkant visas på bildskärmen.
3. Förflytta kalibreringskanten till den gröna fyrkanten med ändlös finjustering.
4. Fortsätt pixelkalibreringen genom att trycka på Nästa punkt.
en
5. Förflytta kalibreringskanten till den gröna fyrkanten vid varje punkt med ändlös finjustering.
» Pixelkalibreringen slutar automatiskt när den sista punkten nås (18/18).
cs i
Efter pixelkalibreringen måste den aktuellt använda adaptern omkalibreras.
8.5.4. Parallellitetskalibrering
i
da
Med Parallellitetskalibrering kan parallellitetsfel mellan Z-axeln och rotationsspindeln/rotationsaxeln korrigeras.
es
fi
fr
hr
hu
it
ü Den senaste parallellitetskalibreringen visas i mätprogramvaran.
ü Tillräckligt lång mätdorn (300-500 mm) är isatt i grundfästet.
1. Kör in kanten i livebilden.
lt
2. Kör kameran till dornens nedre ände och bekräfta med
3. Kör kameran till dornens övre ände.
» När axeln har stannat visas beräknad avvikelse/vinkelfel i ett fönster.
nl
» Måttet tas med och korrigeras av programvaran vid varje mätning.
4. Spara den nya inställningen av den absoluta nollpunkten efter avslutad parallellitetskalibrering.
» Ändringen av basinställningen påverkar kalibreringen av inställningsapparaten.
pl
5. Kalibrera om den aktuellt använda adaptern.
8.6. APPARATINFORMATION
i
ro
Information om version och serienummer. Serienumret finns på typskylten.
8.7. AVSLUTA
 Tryck på Avsluta och gå till Windows-skrivbordet för att t.ex. ställa in skrivaren.
ru
 Tryck på Avsluta och stäng av för att stänga av pekskärms-PC:n. Slå av huvudbrytaren för att stänga av apparaten
fullständigt.
sl
sv
462
Parallellitetskalibrerin
Datum:
Flytta axlarna till den första
Spara och avsluta
Nästa
.
g
-0,771481
4/28/2020
punkten.
Avbryt
Nästa
