ü Adapter/Eichdorn in Grundaufnahme eingelegt.
1. Eingelegten Adapter/Eichdorn in Messsoftware auswählen oder anlegen.
Adapter kalibrieren
2.
3. Verriegelung der Schnellverstellung lösen, Turm und optische Einheit in Position fahren.
4. Kamera mit Endlosfeinverstellung auf Position der Eichkante des Adapters fahren.
5. Kamerabild auf Panel-PC beachten, X- und Z-Werte müssen an Eichkante anliegen.
6. Eingelegten Adapter in Messsoftware bestätigen, Messwerte werden angezeigt.
»
VG Basic eingerichtet und Kalibrierung abgeschlossen.
»
Mit kalibriertem Adapter Messen möglich.
HSK50
HSK63
SK40
SK50

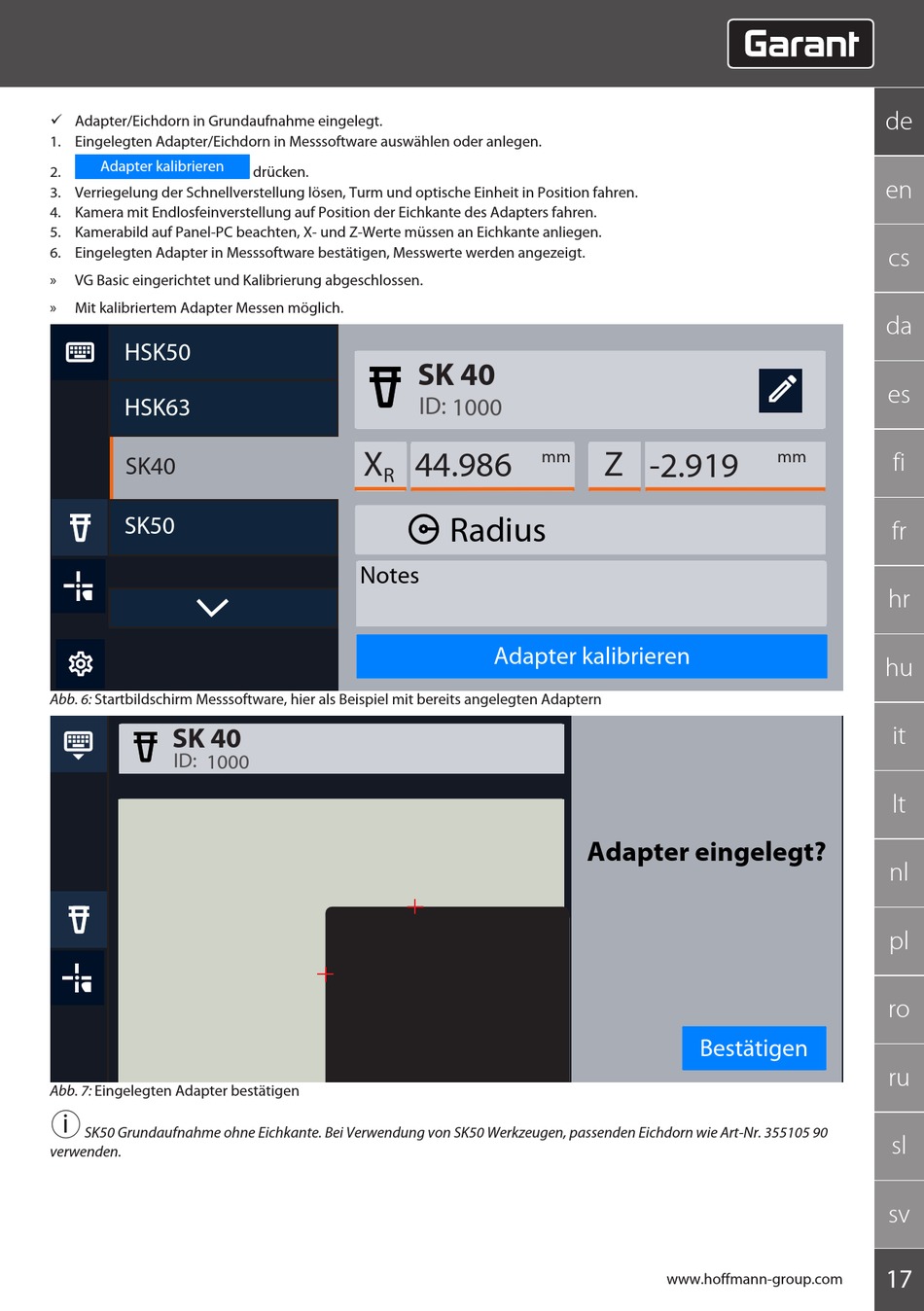

Abb. 6: Startbildschirm Messsoftware, hier als Beispiel mit bereits angelegten Adaptern
SK 40
ID: 1000
Abb. 7: Eingelegten Adapter bestätigen
i
SK50 Grundaufnahme ohne Eichkante. Bei Verwendung von SK50 Werkzeugen, passenden Eichdorn wie Art-Nr. 355105 90
verwenden.
drücken.
SK 40
ID: 1000
X
44.986
R
Notes
mm
Z
Radius
Adapter kalibrieren
Adapter eingelegt?
mm
-2.919
Bestätigen
