Taul. 6: Apu- ja erikoistoiminnot
7.2.1.
Dynaaminen hiusristikko
Leikkauspisteen dynaamiseen laskemiseen maksimaalisista X- ja Z-arvoista.
Mittaustoiminto etsii raaliaikaisesta kuvasta maksimaaliset X- ja Z-arvot ja luo arvoista kohtisuoran ja vaakasuoran
viivan.
Kummankin viivan leikkauspiste ilmoittaa luodun pisteen koordinaatit.
Leikkauspisteen koordinaatit pystysuorista ja vaakasuorista viivoista lasketaan uudelleen, kun työkalu siirtyy
reaaliaikaisessa kuvassa.

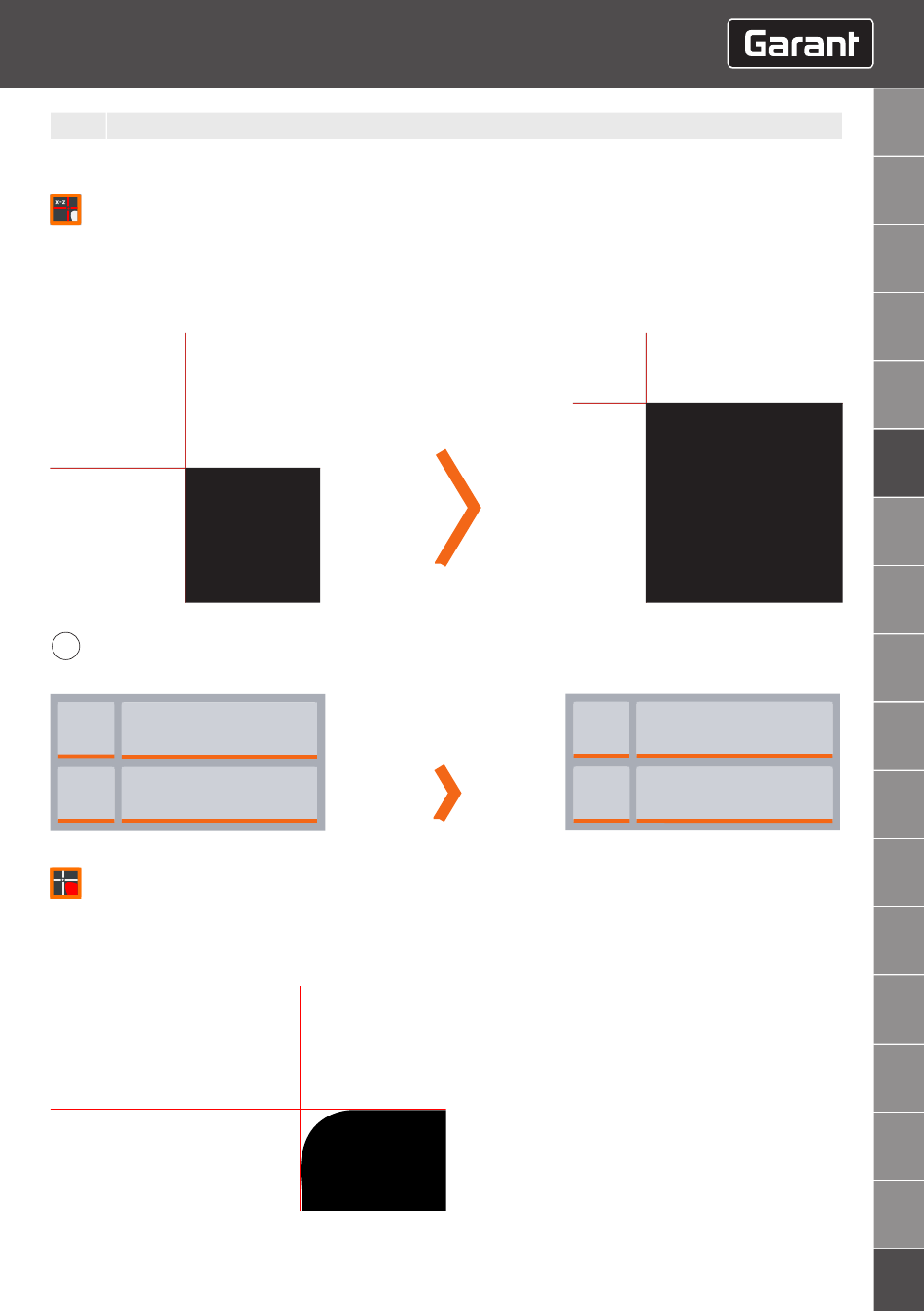

Kuva 9: Luotu piste reaaliaikaisessa kuvassa
i
Mittausarvoikkunassa ei ole havaittavissa koordinaattien huomattavaa muuttumista, kun työkalua siirretään
reaaliaikaisessa kuvassa.
X
44,99
R
-2,93
Z
7.2.2.
Kiinteä hiusristikko
Mittaustoiminto hiusristikon keskustan sijainnin näyttämiseen reaaliaikaisessa kuvassa koordinaateissa X ja Z.
1. Avaa pikasäädön lukitus, aja torni ja optiikkayksikkö asemiinsa.
2. Vie työkalu päättymättömällä hienosäädöllä kameran näkökenttään.
3. Säädä maksimaalinen tarkennus dynaamisella tarkennusnäytöllä.
4. Siirrä särmää hienosäädöllä hiusristikkoon.
Z: -0.007
Siirtymisen jälkeen
reaaliaikaisessa
kuvassa
Siirtymisen jälkeen
mm
reaaliaikaisessa kuvassa
mm
X: 0.008
X
R
Z
Punainen viiva niin kauan kuin särmä ei ole lähellä.
mm
44,99
mm
-2,93
