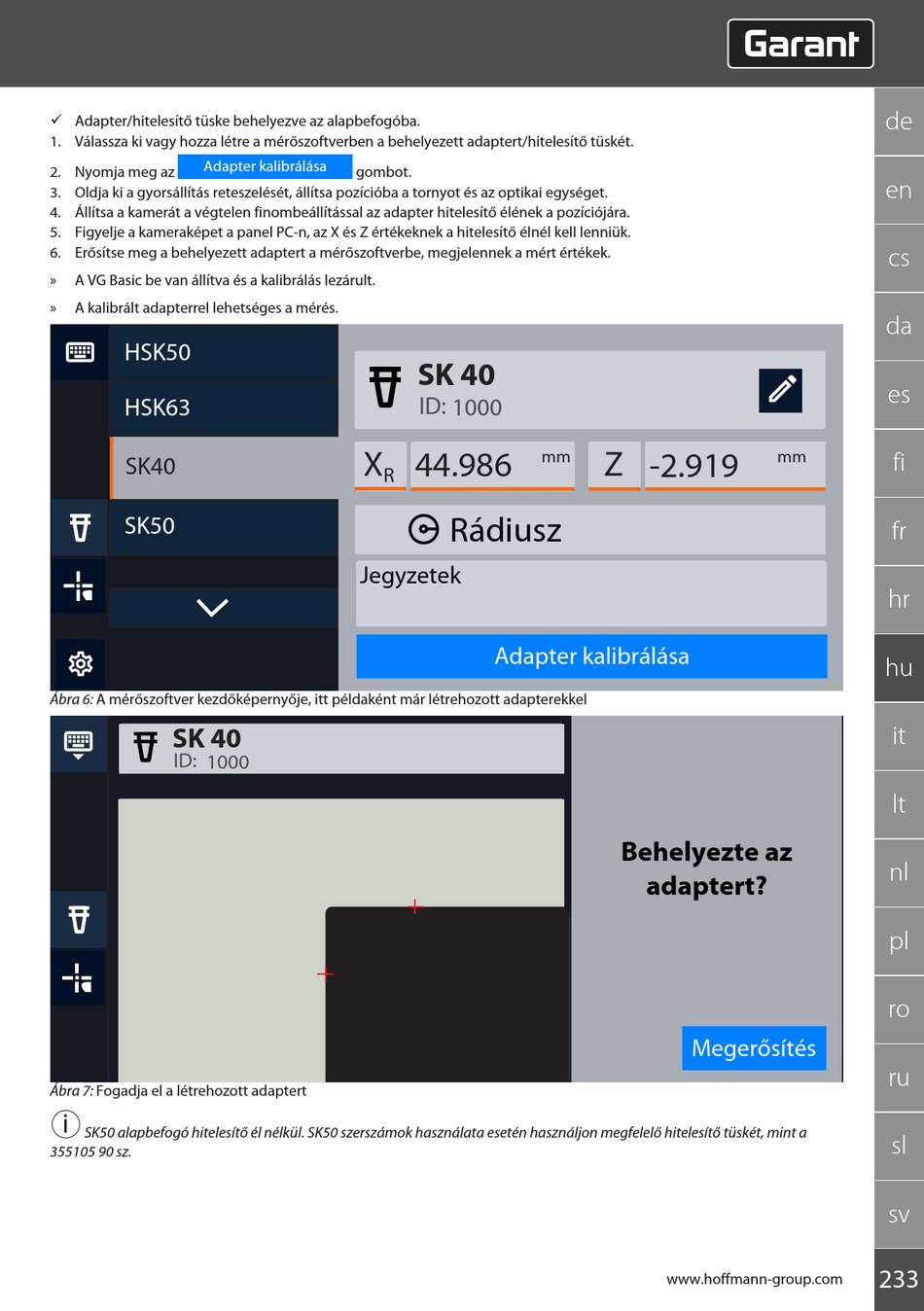

ü Adapter/hitelesítő tüske behelyezve az alapbefogóba.
1. Válassza ki vagy hozza létre a mérőszoftverben a behelyezett adaptert/hitelesítő tüskét.
Adapter kalibrálása
2. Nyomja meg az
3. Oldja ki a gyorsállítás reteszelését, állítsa pozícióba a tornyot és az optikai egységet.
4. Állítsa a kamerát a végtelen finombeállítással az adapter hitelesítő élének a pozíciójára.
5. Figyelje a kameraképet a panel PC-n, az X és Z értékeknek a hitelesítő élnél kell lenniük.
6. Erősítse meg a behelyezett adaptert a mérőszoftverbe, megjelennek a mért értékek.
»
A VG Basic be van állítva és a kalibrálás lezárult.
»
A kalibrált adapterrel lehetséges a mérés.
HSK50
HSK63
SK40
SK50
Ábra 6: A mérőszoftver kezdőképernyője, itt példaként már létrehozott adapterekkel
SK 40
ID: 1000
Ábra 7: Fogadja el a létrehozott adaptert
i
SK50 alapbefogó hitelesítő él nélkül. SK50 szerszámok használata esetén használjon megfelelő hitelesítő tüskét, mint a
355105 90 sz.
gombot.
SK 40
ID: 1000
X
44.986
R
Rádiusz
Jegyzetek
Adapter kalibrálása
mm
Z
-2.919
Behelyezte az
adaptert?
Megerősítés
