Garant VG BASIC Betriebsanleitung Seite 265

Tab. 8: La funzione di misura aggiuntiva si riferisce al profilo dell'utensile.

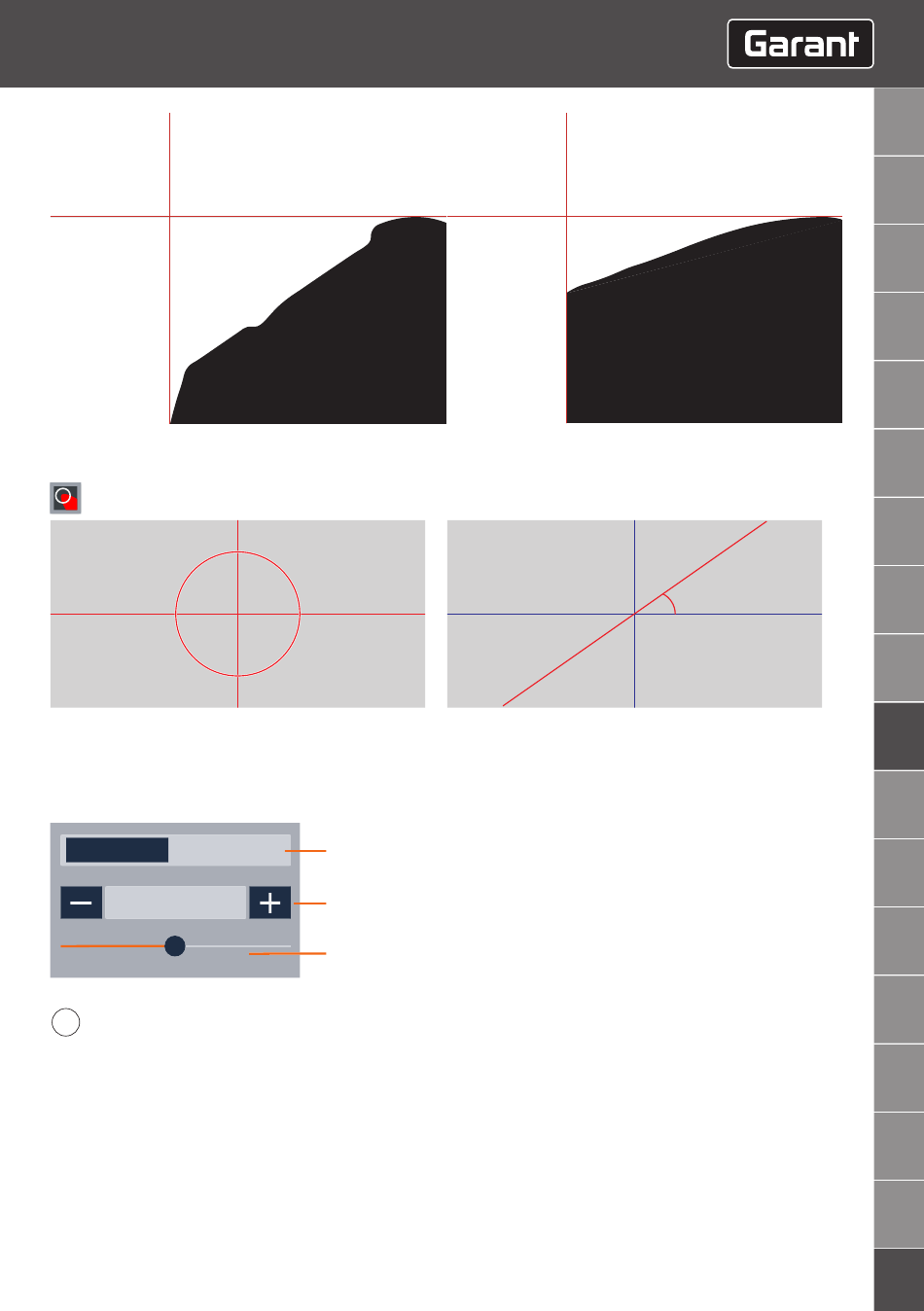

7.2.4. Dima angolare e radiale
Funzione per la verifica della geometria dell'utensile e non per la misurazione.
Dima radiale
1. Selezionare la dima angolare o radiale.
2. Spostare il raggio o l'angolo nella posizione desiderata tramite il touchscreen del Panel PC.
3. Adeguare il raggio o l'angolo mediante il cursore scorrevole oppure i tasti +/-.
4. Su richiesta, stampare l'etichetta.
Raggio
Angolo
2,00 mm
7.2.5. Indicazione di messa a fuoco dinamica
i
Indicazione di messa a fuoco dinamica per la focalizzazione su una caratteristica dell'utensile. Sempre attiva nella modalità
di misurazione.
1. Ruotare l'utensile fintanto che il raggio di misurazione di colore nero non si è spostato il più possibile nell'area cromati-
ca verde.
2. Non appena il raggio di misurazione si sposta verso sinistra, ruotare l'utensile in senso contrario, fino a raggiungere di
nuovo la massima deviazione.
Dima angolare
Dima angolare o
radiale
Microregolazione +/-
Regolazione rapida mediante
cursore scorrevole
