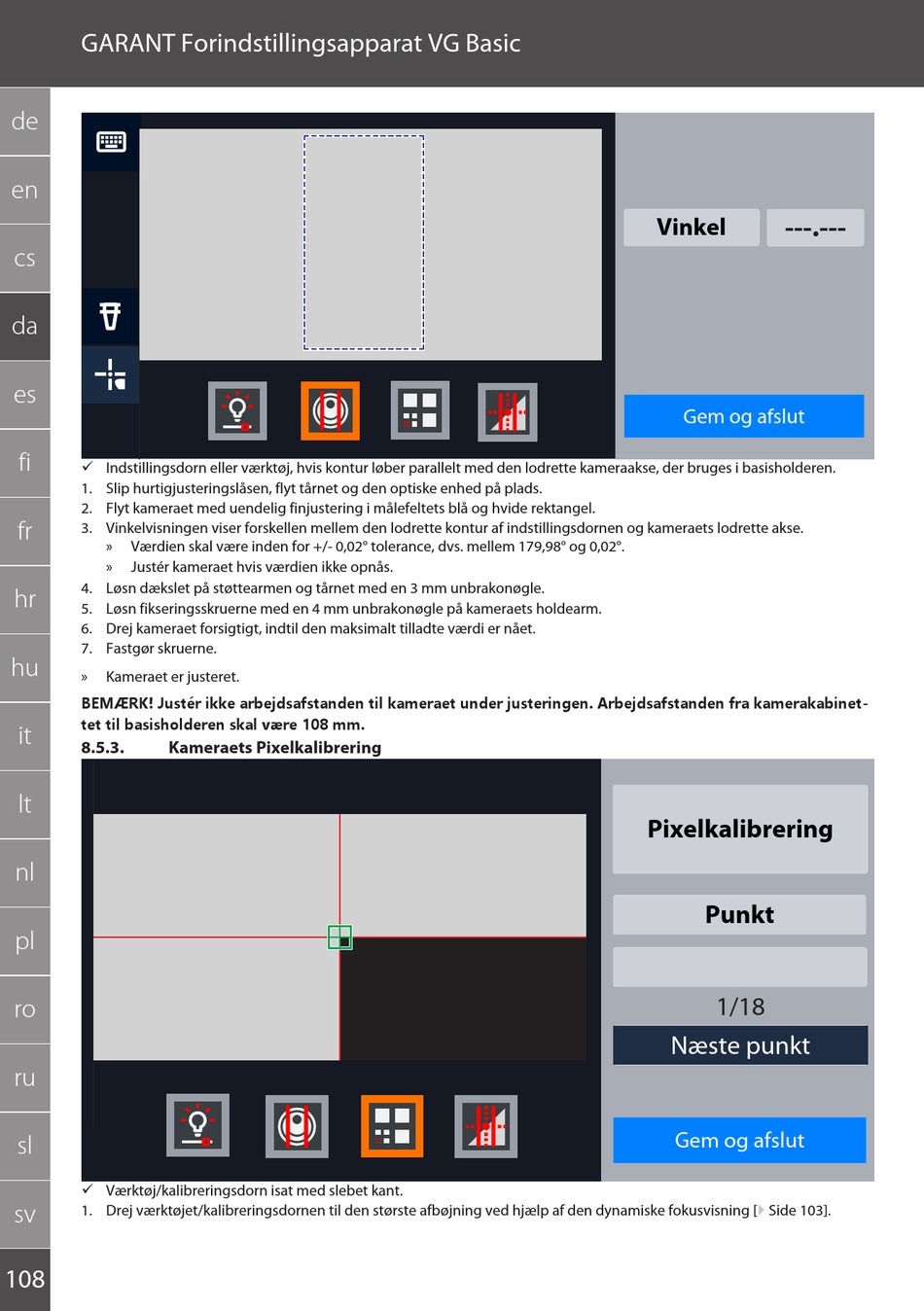

GARANT Forindstillingsapparat VG Basic
de
en
cs
da
es
fi
ü Indstillingsdorn eller værktøj, hvis kontur løber parallelt med den lodrette kameraakse, der bruges i basisholderen.
1. Slip hurtigjusteringslåsen, flyt tårnet og den optiske enhed på plads.
2. Flyt kameraet med uendelig finjustering i målefeltets blå og hvide rektangel.
fr
3. Vinkelvisningen viser forskellen mellem den lodrette kontur af indstillingsdornen og kameraets lodrette akse.
»
Værdien skal være inden for +/- 0,02° tolerance, dvs. mellem 179,98° og 0,02°.
»
Justér kameraet hvis værdien ikke opnås.
4. Løsn dækslet på støttearmen og tårnet med en 3 mm unbrakonøgle.
hr
5. Løsn fikseringsskruerne med en 4 mm unbrakonøgle på kameraets holdearm.
6. Drej kameraet forsigtigt, indtil den maksimalt tilladte værdi er nået.
7. Fastgør skruerne.
hu
»
Kameraet er justeret.
BEMÆRK! Justér ikke arbejdsafstanden til kameraet under justeringen. Arbejdsafstanden fra kamerakabinet-
tet til basisholderen skal være 108 mm.
it
8.5.3.
Kameraets Pixelkalibrering
lt
nl
pl
ro
ru
sl
ü Værktøj/kalibreringsdorn isat med slebet kant.
sv
1. Drej værktøjet/kalibreringsdornen til den største afbøjning ved hjælp af den dynamiske fokusvisning [} Side 103].
108
---.---
Vinkel
Gem og afslut
Pixelkalibrering
Punkt
1/18
Næste punkt
Gem og afslut
