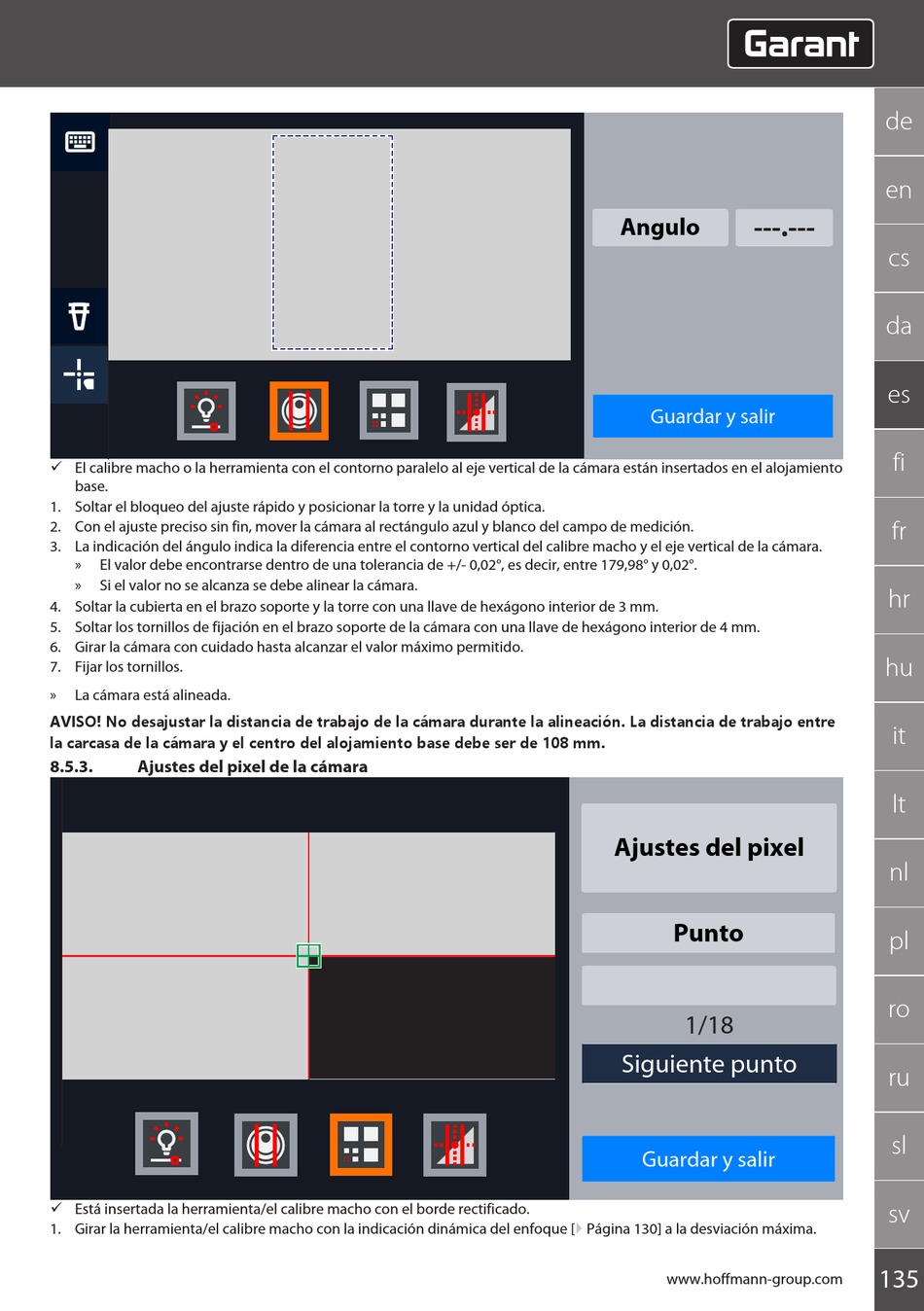

ü El calibre macho o la herramienta con el contorno paralelo al eje vertical de la cámara están insertados en el alojamiento
base.
1. Soltar el bloqueo del ajuste rápido y posicionar la torre y la unidad óptica.
2. Con el ajuste preciso sin fin, mover la cámara al rectángulo azul y blanco del campo de medición.
3. La indicación del ángulo indica la diferencia entre el contorno vertical del calibre macho y el eje vertical de la cámara.
»
El valor debe encontrarse dentro de una tolerancia de +/- 0,02°, es decir, entre 179,98° y 0,02°.
»
Si el valor no se alcanza se debe alinear la cámara.
4. Soltar la cubierta en el brazo soporte y la torre con una llave de hexágono interior de 3 mm.
5. Soltar los tornillos de fijación en el brazo soporte de la cámara con una llave de hexágono interior de 4 mm.
6. Girar la cámara con cuidado hasta alcanzar el valor máximo permitido.
7. Fijar los tornillos.
»
La cámara está alineada.
AVISO! No desajustar la distancia de trabajo de la cámara durante la alineación. La distancia de trabajo entre
la carcasa de la cámara y el centro del alojamiento base debe ser de 108 mm.
8.5.3.
Ajustes del pixel de la cámara
ü Está insertada la herramienta/el calibre macho con el borde rectificado.
1. Girar la herramienta/el calibre macho con la indicación dinámica del enfoque [} Página 130] a la desviación máxima.
---.---
Angulo
Guardar y salir
Ajustes del pixel
Punto
1/18
Siguiente punto
Guardar y salir
