Garant HCT Bedienungsanleitung

Elektronischer drehmoment-schraubendreher
Vorschau ausblenden Andere Handbücher für HCT:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
ELEKTRONISCHER DREHMOMENT-
SCHRAUBENDREHER HCT
659021, 659023

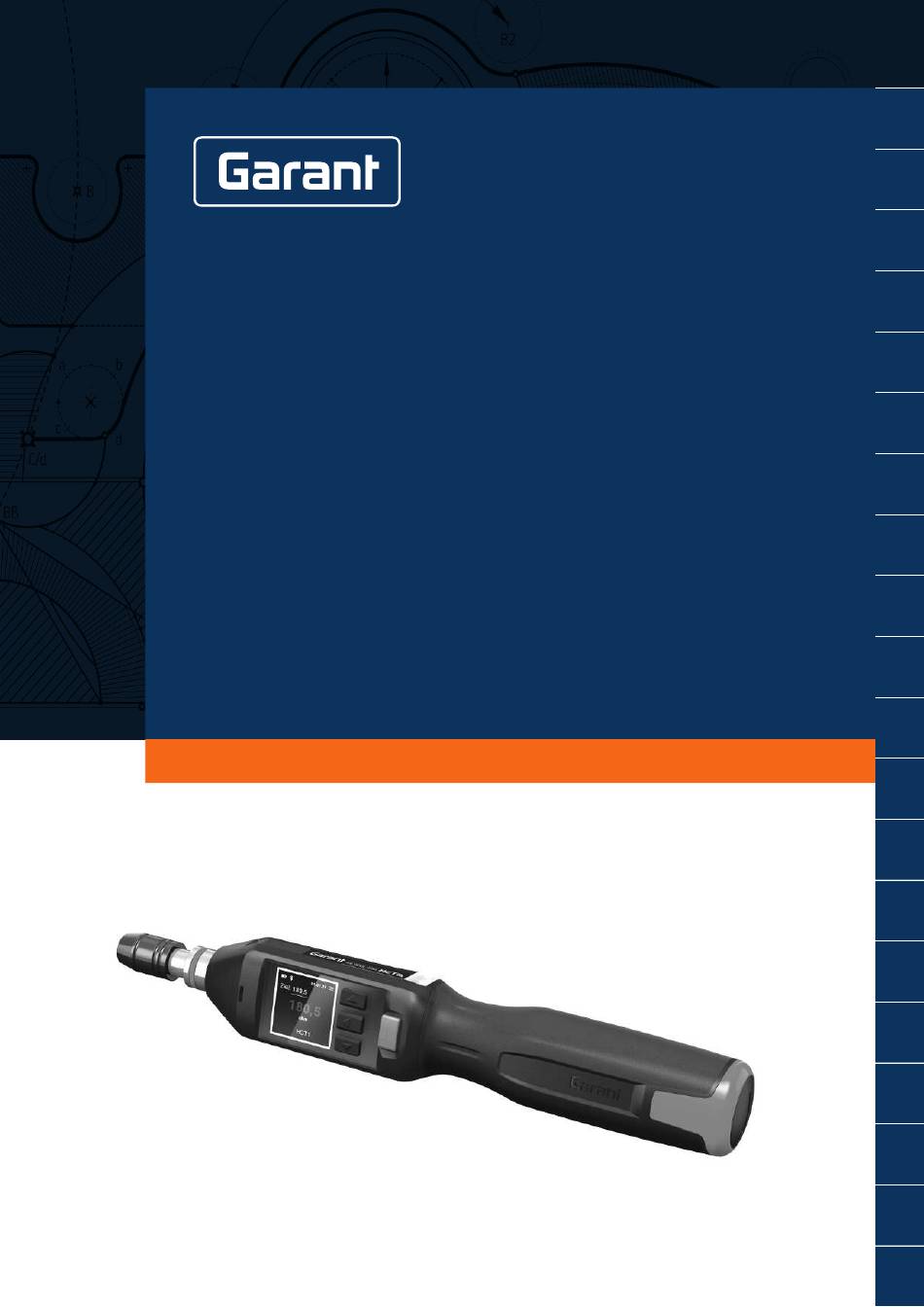

BEDIENUNGSANLEITUNG
