Garant VG BASIC Betriebsanleitung Seite 97

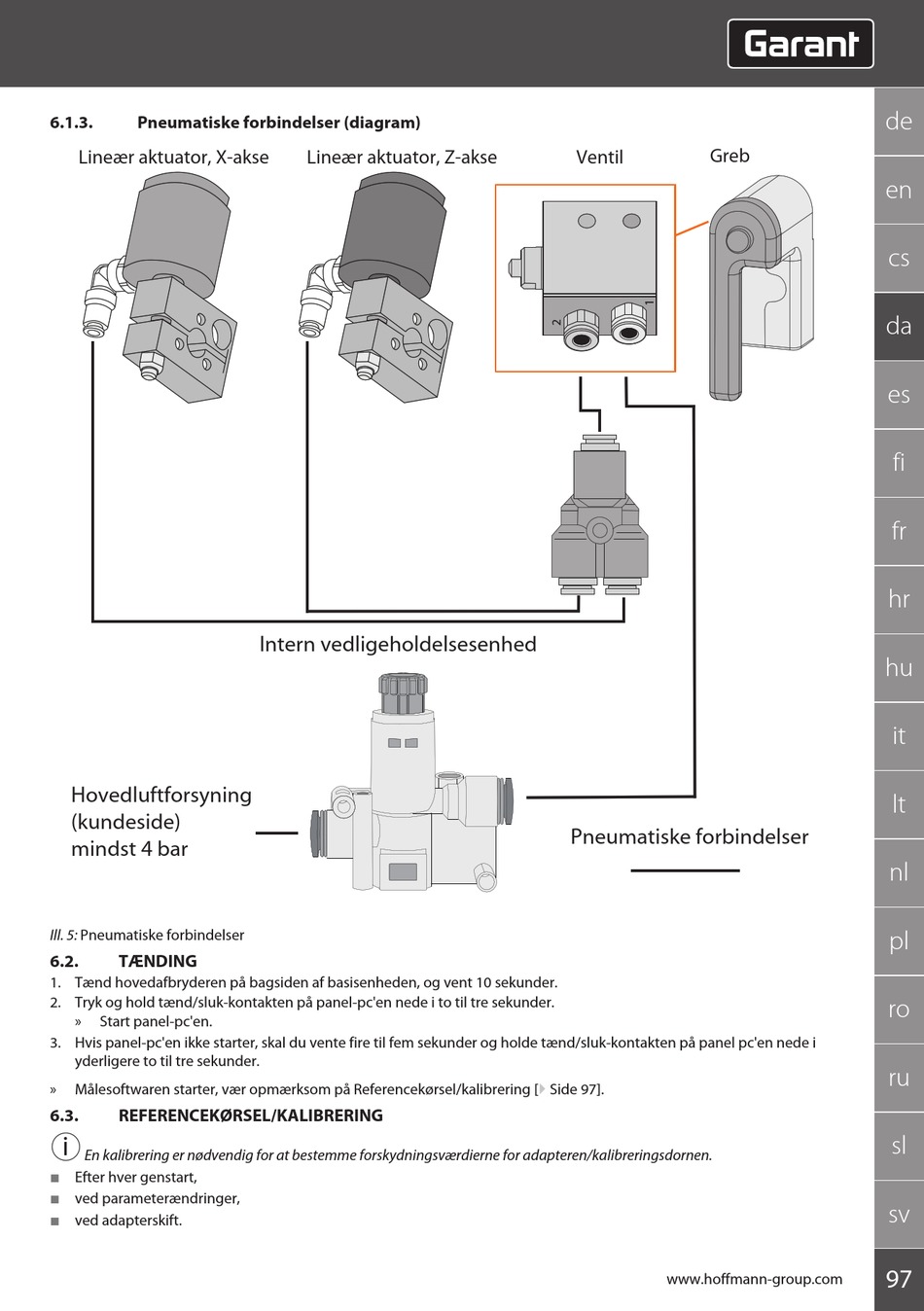

6.1.3. Pneumatiske forbindelser (diagram)
Lineær aktuator, X-akse
Hovedluftforsyning
(kundeside)
mindst 4 bar
Ill. 5: Pneumatiske forbindelser
6.2. TÆNDING
1. Tænd hovedafbryderen på bagsiden af basisenheden, og vent 10 sekunder.
2. Tryk og hold tænd/sluk-kontakten på panel-pc'en nede i to til tre sekunder.
» Start panel-pc'en.
3. Hvis panel-pc'en ikke starter, skal du vente fire til fem sekunder og holde tænd/sluk-kontakten på panel pc'en nede i
yderligere to til tre sekunder.
» Målesoftwaren starter, vær opmærksom på Referencekørsel/kalibrering [} Side 97].
6.3. REFERENCEKØRSEL/KALIBRERING
i
En kalibrering er nødvendig for at bestemme forskydningsværdierne for adapteren/kalibreringsdornen.
 Efter hver genstart,
 ved parameterændringer,
 ved adapterskift.
Lineær aktuator, Z-akse
Intern vedligeholdelsesenhed
Greb
Ventil
Pneumatiske forbindelser
