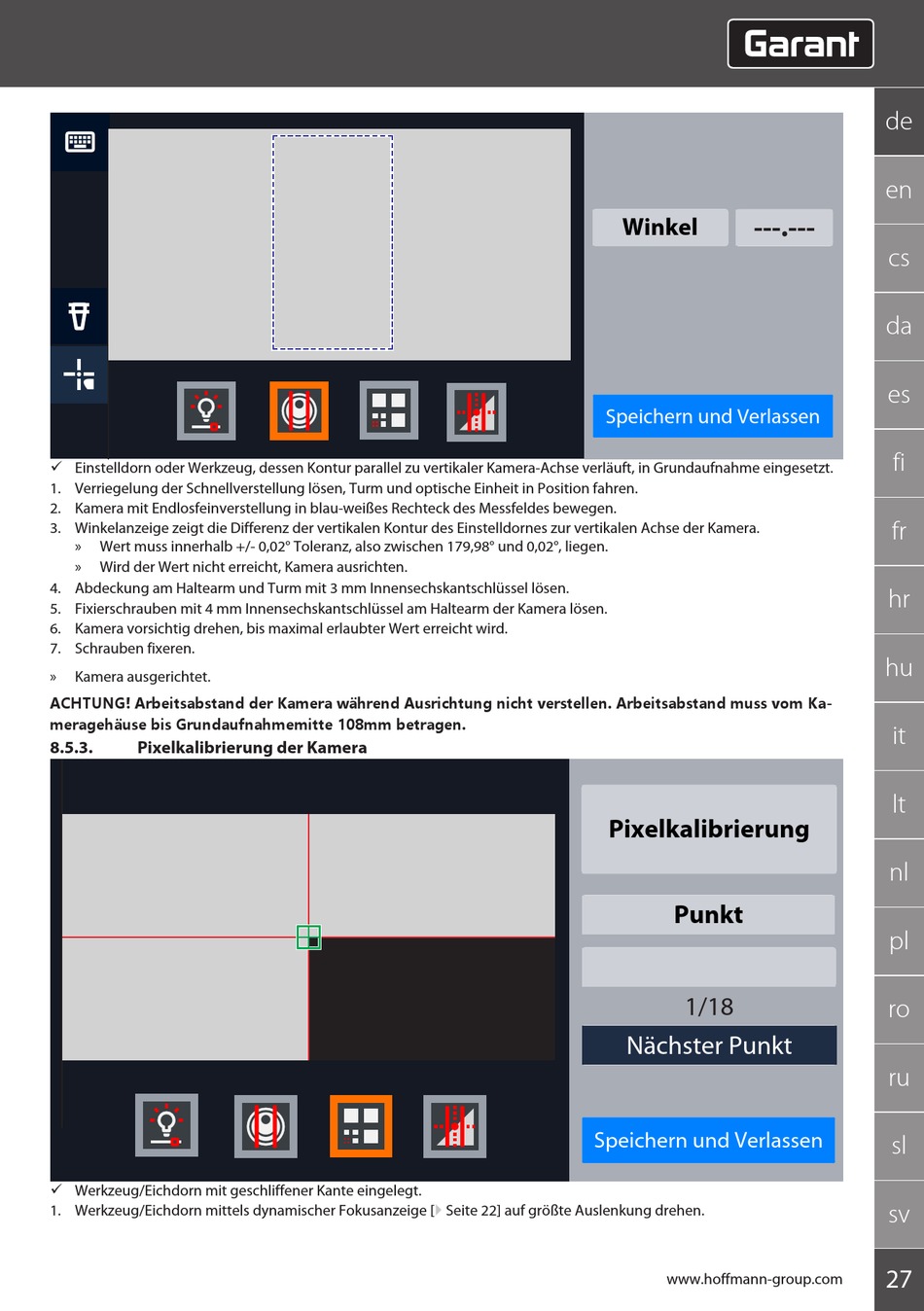

ü Einstelldorn oder Werkzeug, dessen Kontur parallel zu vertikaler Kamera-Achse verläuft, in Grundaufnahme eingesetzt.
1. Verriegelung der Schnellverstellung lösen, Turm und optische Einheit in Position fahren.
2. Kamera mit Endlosfeinverstellung in blau-weißes Rechteck des Messfeldes bewegen.
3. Winkelanzeige zeigt die Differenz der vertikalen Kontur des Einstelldornes zur vertikalen Achse der Kamera.
»
Wert muss innerhalb +/- 0,02° Toleranz, also zwischen 179,98° und 0,02°, liegen.
»
Wird der Wert nicht erreicht, Kamera ausrichten.
4. Abdeckung am Haltearm und Turm mit 3 mm Innensechskantschlüssel lösen.
5. Fixierschrauben mit 4 mm Innensechskantschlüssel am Haltearm der Kamera lösen.
6. Kamera vorsichtig drehen, bis maximal erlaubter Wert erreicht wird.
7. Schrauben fixeren.
»
Kamera ausgerichtet.
ACHTUNG! Arbeitsabstand der Kamera während Ausrichtung nicht verstellen. Arbeitsabstand muss vom Ka-
meragehäuse bis Grundaufnahmemitte 108mm betragen.
8.5.3.
Pixelkalibrierung der Kamera
ü Werkzeug/Eichdorn mit geschliffener Kante eingelegt.
1. Werkzeug/Eichdorn mittels dynamischer Fokusanzeige [} Seite 22] auf größte Auslenkung drehen.
---.---
Winkel
Speichern und Verlassen
Pixelkalibrierung
Punkt
1/18
Nächster Punkt
Speichern und Verlassen
