Garant VG BASIC Betriebsanleitung Seite 340

GARANT Przyrządy regulacyjne VG Basic
de

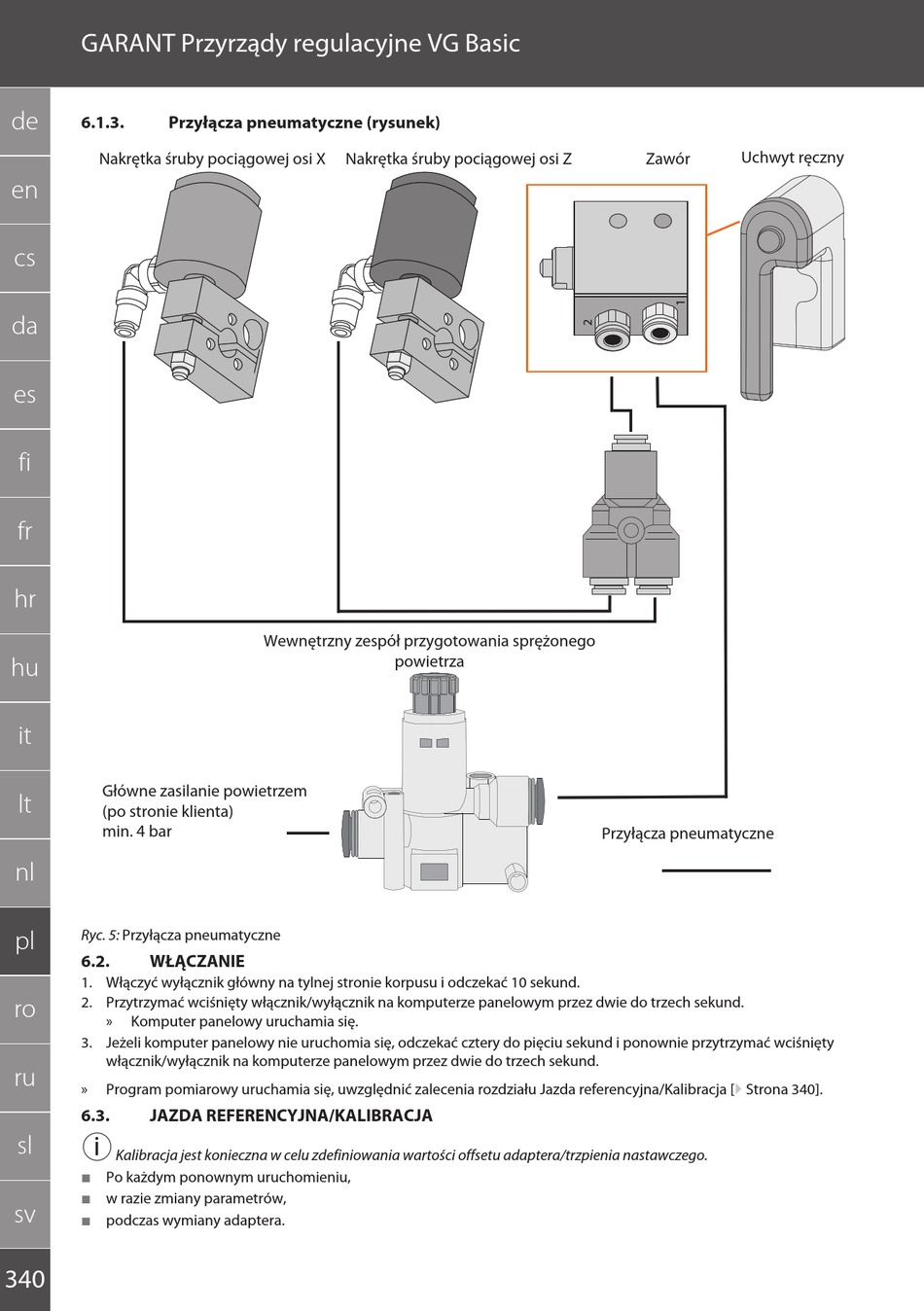

6.1.3. Przyłącza pneumatyczne (rysunek)
Nakrętka śruby pociągowej osi X
en
cs
da
es
fi
fr
hr
hu
it
Główne zasilanie powietrzem
lt
(po stronie klienta)
min. 4 bar
nl
pl Ryc. 5: Przyłącza pneumatyczne
6.2. WŁĄCZANIE
1. Włączyć wyłącznik główny na tylnej stronie korpusu i odczekać 10 sekund.
2. Przytrzymać wciśnięty włącznik/wyłącznik na komputerze panelowym przez dwie do trzech sekund.
ro
» Komputer panelowy uruchamia się.
3. Jeżeli komputer panelowy nie uruchomia się, odczekać cztery do pięciu sekund i ponownie przytrzymać wciśnięty
włącznik/wyłącznik na komputerze panelowym przez dwie do trzech sekund.
ru
» Program pomiarowy uruchamia się, uwzględnić zalecenia rozdziału Jazda referencyjna/Kalibracja [} Strona 340].
6.3. JAZDA REFERENCYJNA/KALIBRACJA
i
sl
Kalibracja jest konieczna w celu zdefiniowania wartości offsetu adaptera/trzpienia nastawczego.
 Po każdym ponownym uruchomieniu,
 w razie zmiany parametrów,
sv
 podczas wymiany adaptera.
340
Nakrętka śruby pociągowej osi Z
Wewnętrzny zespół przygotowania sprężonego
powietrza
Uchwyt ręczny
Zawór
Przyłącza pneumatyczne
