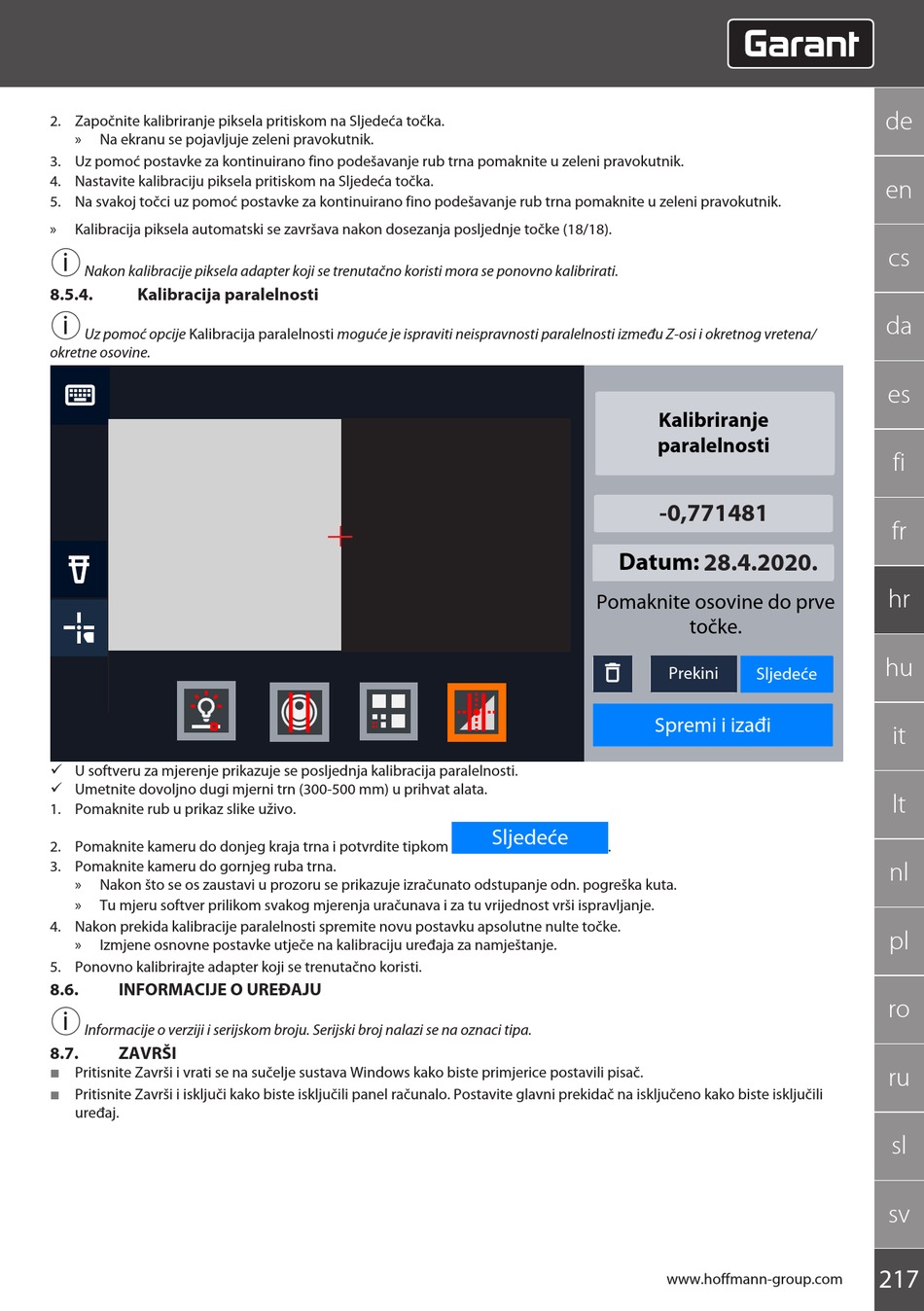

Garant VG BASIC Betriebsanleitung Seite 217

2. Započnite kalibriranje piksela pritiskom na Sljedeća točka.
» Na ekranu se pojavljuje zeleni pravokutnik.
3. Uz pomoć postavke za kontinuirano fino podešavanje rub trna pomaknite u zeleni pravokutnik.
4. Nastavite kalibraciju piksela pritiskom na Sljedeća točka.
5. Na svakoj točci uz pomoć postavke za kontinuirano fino podešavanje rub trna pomaknite u zeleni pravokutnik.
» Kalibracija piksela automatski se završava nakon dosezanja posljednje točke (18/18).
i
Nakon kalibracije piksela adapter koji se trenutačno koristi mora se ponovno kalibrirati.
8.5.4. Kalibracija paralelnosti
i
Uz pomoć opcije Kalibracija paralelnosti moguće je ispraviti neispravnosti paralelnosti između Z-osi i okretnog vretena/
okretne osovine.
ü U softveru za mjerenje prikazuje se posljednja kalibracija paralelnosti.
ü Umetnite dovoljno dugi mjerni trn (300-500 mm) u prihvat alata.
1. Pomaknite rub u prikaz slike uživo.
2. Pomaknite kameru do donjeg kraja trna i potvrdite tipkom
3. Pomaknite kameru do gornjeg ruba trna.
» Nakon što se os zaustavi u prozoru se prikazuje izračunato odstupanje odn. pogreška kuta.
» Tu mjeru softver prilikom svakog mjerenja uračunava i za tu vrijednost vrši ispravljanje.
4. Nakon prekida kalibracije paralelnosti spremite novu postavku apsolutne nulte točke.
» Izmjene osnovne postavke utječe na kalibraciju uređaja za namještanje.
5. Ponovno kalibrirajte adapter koji se trenutačno koristi.
8.6. INFORMACIJE O UREĐAJU
i
Informacije o verziji i serijskom broju. Serijski broj nalazi se na oznaci tipa.
8.7. ZAVRŠI
 Pritisnite Završi i vrati se na sučelje sustava Windows kako biste primjerice postavili pisač.
 Pritisnite Završi i isključi kako biste isključili panel računalo. Postavite glavni prekidač na isključeno kako biste isključili
uređaj.
Kalibriranje
paralelnosti
-0,771481
Datum:
Pomaknite osovine do prve
Spremi i izađi
Sljedeće
.
28.4.2020.
točke.
Prekini Sljedeće
