Garant VG BASIC Betriebsanleitung Seite 162

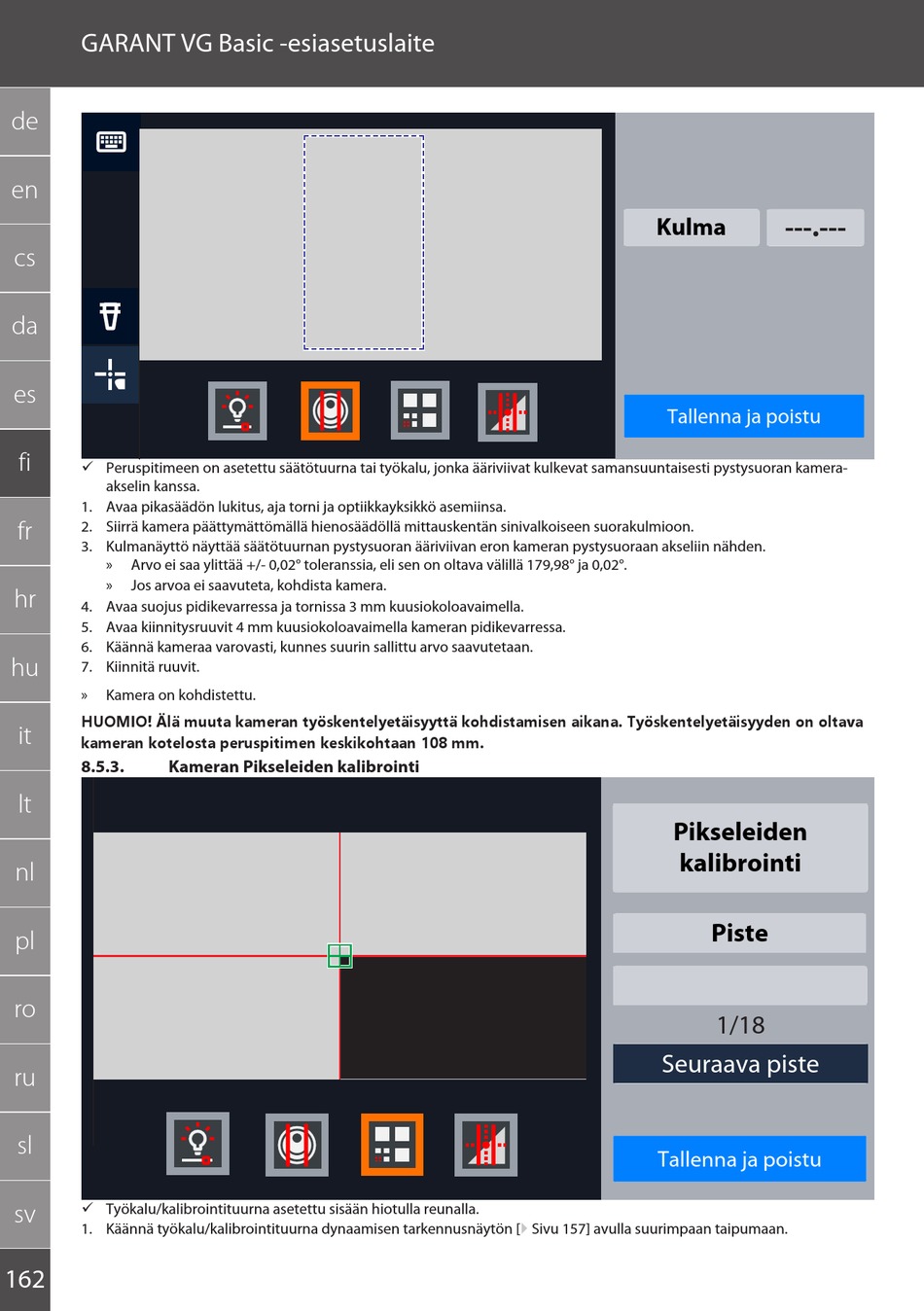

GARANT VG Basic -esiasetuslaite
de
en
cs
da
es
fi
ü Peruspitimeen on asetettu säätötuurna tai työkalu, jonka ääriviivat kulkevat samansuuntaisesti pystysuoran kamera-
akselin kanssa.
1. Avaa pikasäädön lukitus, aja torni ja optiikkayksikkö asemiinsa.
fr
2. Siirrä kamera päättymättömällä hienosäädöllä mittauskentän sinivalkoiseen suorakulmioon.
3. Kulmanäyttö näyttää säätötuurnan pystysuoran ääriviivan eron kameran pystysuoraan akseliin nähden.
» Arvo ei saa ylittää +/- 0,02° toleranssia, eli sen on oltava välillä 179,98° ja 0,02°.
» Jos arvoa ei saavuteta, kohdista kamera.
hr
4. Avaa suojus pidikevarressa ja tornissa 3 mm kuusiokoloavaimella.
5. Avaa kiinnitysruuvit 4 mm kuusiokoloavaimella kameran pidikevarressa.
6. Käännä kameraa varovasti, kunnes suurin sallittu arvo saavutetaan.
hu
7. Kiinnitä ruuvit.
» Kamera on kohdistettu.
HUOMIO! Älä muuta kameran työskentelyetäisyyttä kohdistamisen aikana. Työskentelyetäisyyden on oltava
it
kameran kotelosta peruspitimen keskikohtaan 108 mm.
8.5.3. Kameran Pikseleiden kalibrointi
lt
nl
pl
ro
ru
sl
sv ü Työkalu/kalibrointituurna asetettu sisään hiotulla reunalla.
1. Käännä työkalu/kalibrointituurna dynaamisen tarkennusnäytön [} Sivu 157] avulla suurimpaan taipumaan.
162
---.---
Kulma
Tallenna ja poistu
Pikseleiden
kalibrointi
Piste
1/18
Seuraava piste
Tallenna ja poistu
