GARANT Banc de pré-réglage VG Basic
de
10
Écran principal de la fonction de mesure
Tab. 6: Fonctions d'aide et spéciales
7.2.1.
Compte-fils dynamique
en
Pour le calcul dynamique du point d'intersection à partir des valeurs maximales X et Z.
Sur l'image en direct, la fonction de mesure recherche les valeurs X et Z maximales et construit une ligne verticale et
cs
une ligne horizontale à partir de ces valeurs.
Le point d'intersection des deux lignes permet d'obtenir les coordonnées du point construit.
Les coordonnées du point d'intersection des lignes verticale et horizontale sont de nouveau calculées lorsque l'outil est
déplacé dans l'image en direct.
da
es
fi
fr
hr

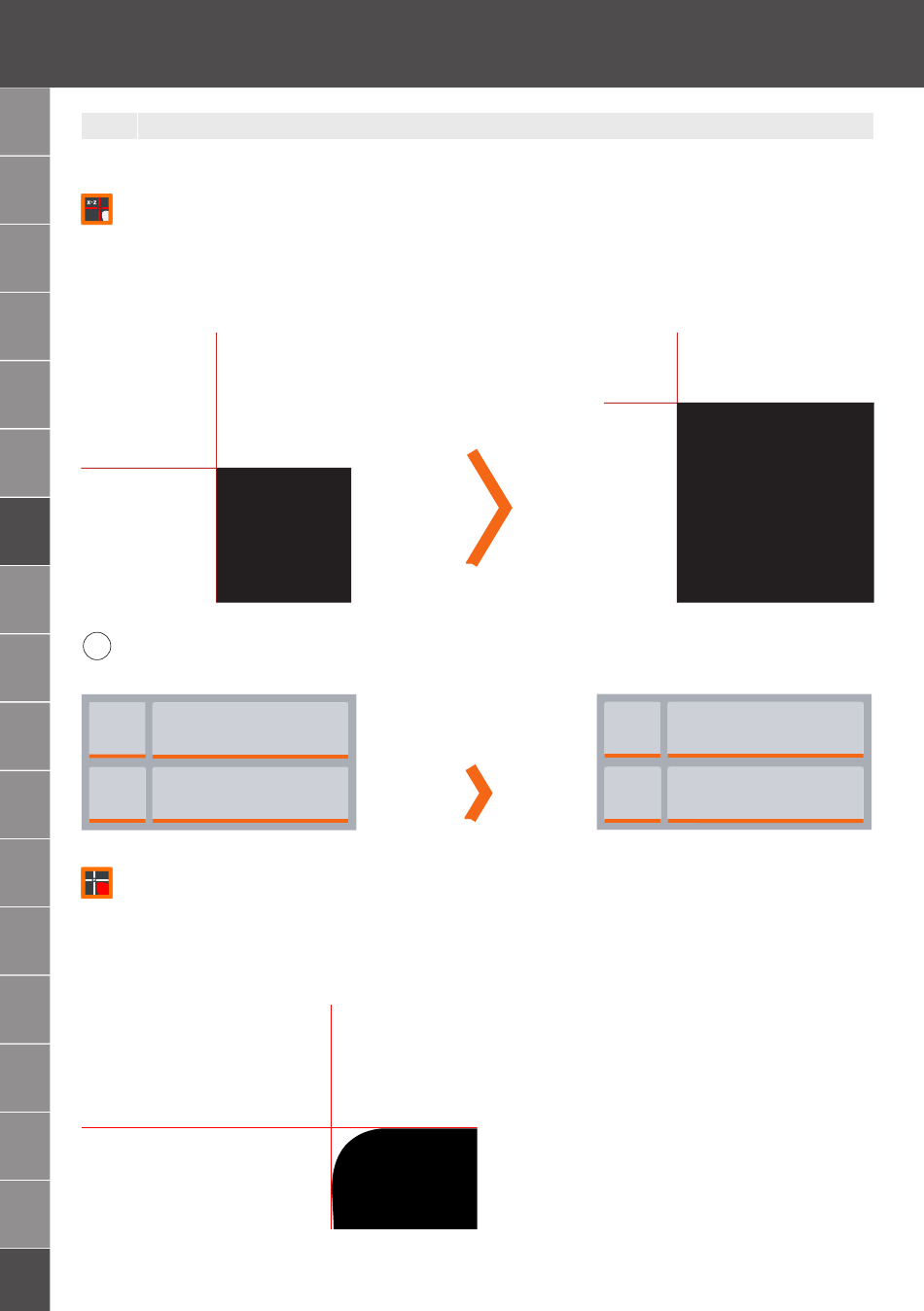

Fig. 9: Point construit sur l'image en direct
i
Lors du déplacement de l'outil dans l'image en direct, aucune modification significative des coordonnées n'est observée dans
hu
la fenêtre des valeurs mesurées.
X
44,99
it
R
-2,93
Z
lt
7.2.2.
Compte-fils fixe
nl
Fonction de mesure pour l'affichage de la position du milieu du compte-fils dans l'image en direct dans les coordon-
nées X et Z.
1. Déverrouiller le réglage rapide et mettre la colonne et l'unité optique en position.
pl
2. Amener l'outil dans le champ visuel de la caméra à l'aide du réglage fin continu.
3. Régler le point focal maximal avec l'affichage dynamique du point focal.
4. Déplacer l'arête jusqu'au compte-fils à l'aide du réglage fin.
ro
ru
Z: -0.007
sl
sv
182
Après déplacement
dans l'image en
direct
Après déplacement
mm
dans l'image en direct
mm
X: 0.008
X
R
Z
Ligne rouge, tant que l'arête n'est pas proche.
mm
44,99
mm
-2,93
