6.4.2
Stromausgang: aktiv/passiv
Über verschieden Steckbrücken auf der I/O-Platine bzw. dem Strom-Submodul können die
Stromausgänge wahlweise als "aktiv" oder "passiv" konfiguriert werden.
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern Sie
sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfernen.
1.
Hilfsenergie ausschalten.
I/O-Platine ausbauen ä 114.
2.
Steckbrücken entsprechend ä 97 positionieren.
3.
"
Achtung!
– Zerstörungsgefahr von Messgeräten!
Beachten Sie die in angegeben Positionen der Steckbrücken genau. Falsch gesteckte Brücken
können zu Überströmen führen und damit das Messgerät selber oder extern angeschlossene
Geräte zerstören!
– Beachten Sie, dass die Positionierung des Strom-Submoduls auf der I/O-Platine, je nach Bestell-
variante, unterschiedlich sein kann und damit auch die Klemmenbelegung im Anschlussraum des
Messumformers ä 62.
I/O-Platine einbauen ä 114.
4.
T P
O U
T /
P U
I N
T P
O U
T /
P U
I N
T P
O U
T /
P U
I N

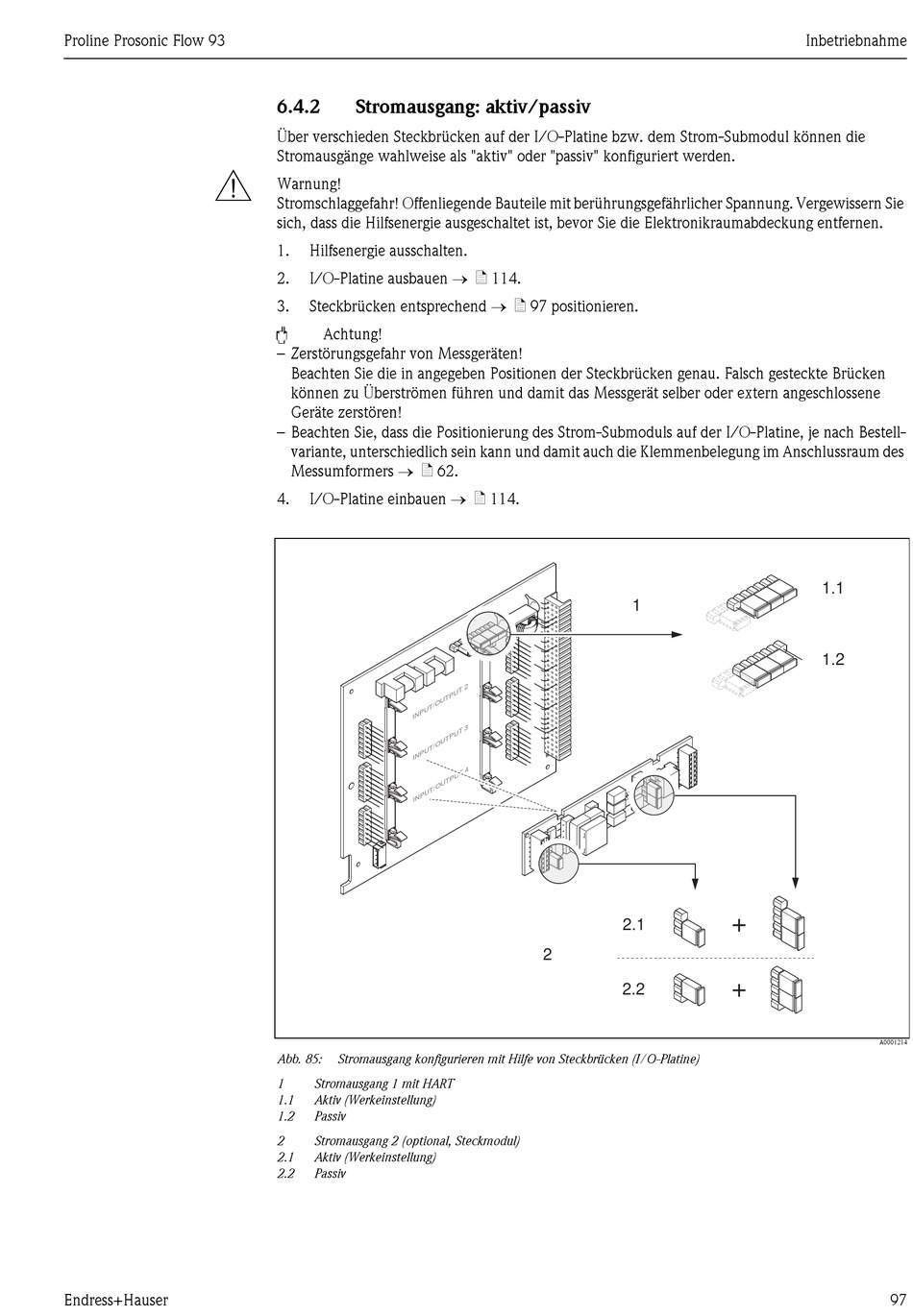

Abb. 85:
Stromausgang konfigurieren mit Hilfe von Steckbrücken (I/O-Platine)
1
Stromausgang 1 mit HART
1.1
Aktiv (Werkeinstellung)
1.2
Passiv
2
Stromausgang 2 (optional, Steckmodul)
2.1
Aktiv (Werkeinstellung)
2.2
Passiv
2
U T
3
U T
4
U T
2.1
2
2.2
1
+
+
Inbetriebnahme
1.1
1.2
A0001214
97
