Inbetriebnahme
#
72
6.4
Konfiguration
6.4.1
Stromausgang: aktiv/passiv
Die Konfiguration des Stromausgangs als "aktiv" oder "passiv" erfolgt über verschiedene Steck-
brücken auf der I/O-Platine.
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern Sie
sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfernen.
1.
Hilfsenergie ausschalten
I/O-Platine ausbauen → ä 87
2.
Steckbrücken positionieren → å 51
3.
"
Achtung!
Zerstörungsgefahr von Messgeräten! Beachten Sie die in der Abbildung angegeben Positionen
der Steckbrücken genau. Falsch gesteckte Brücken können zu Überströmen führen und damit
das Messgerät selber oder extern angeschlossene Geräte zerstören!
4.
Der Einbau der I/O-Platine erfolgt in umgekehrter Reihenfolge.

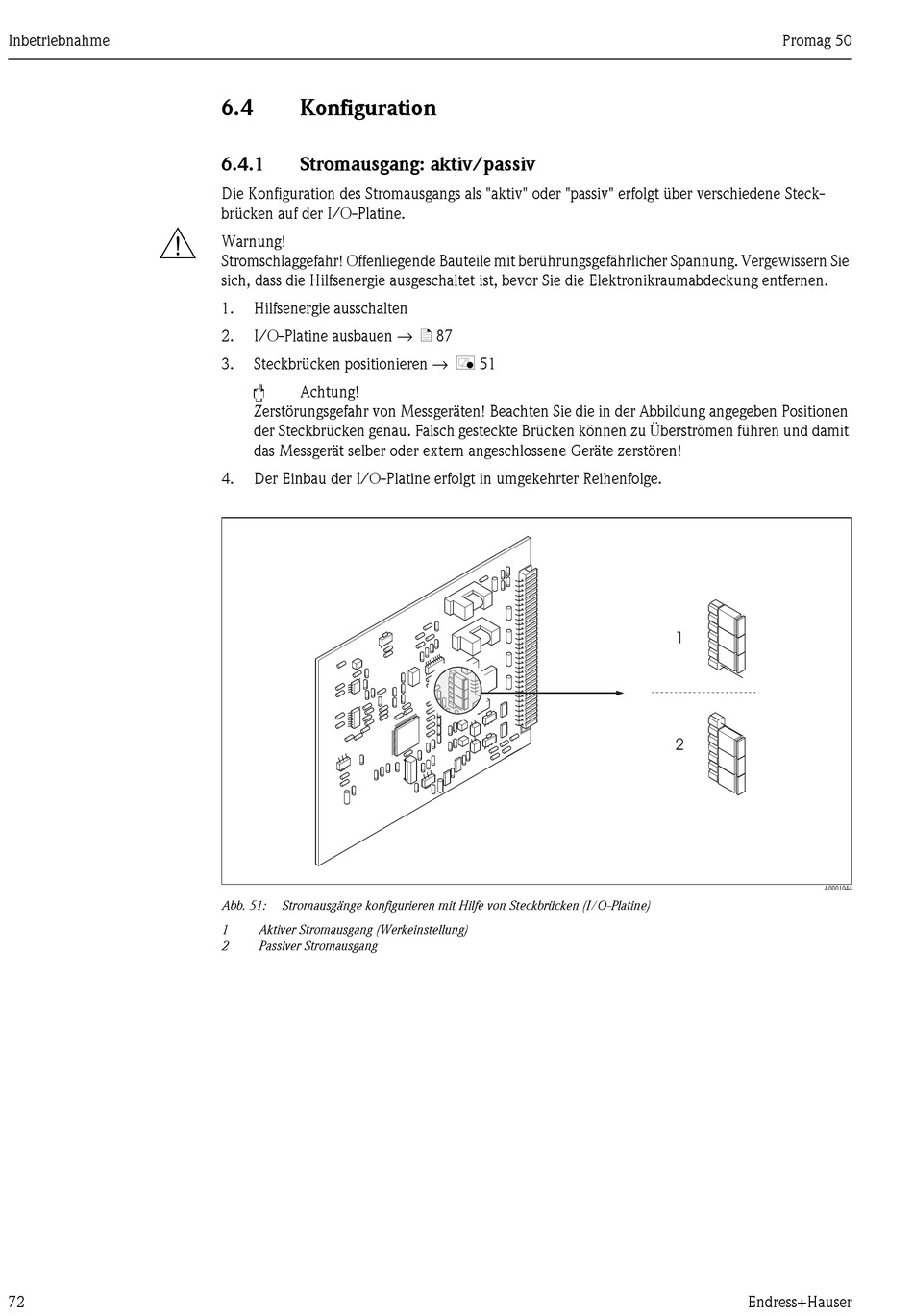

Abb. 51:
Stromausgänge konfigurieren mit Hilfe von Steckbrücken (I/O-Platine)
1
Aktiver Stromausgang (Werkeinstellung)
2
Passiver Stromausgang
Promag 50
1
2
A0001044
Endress+Hauser
