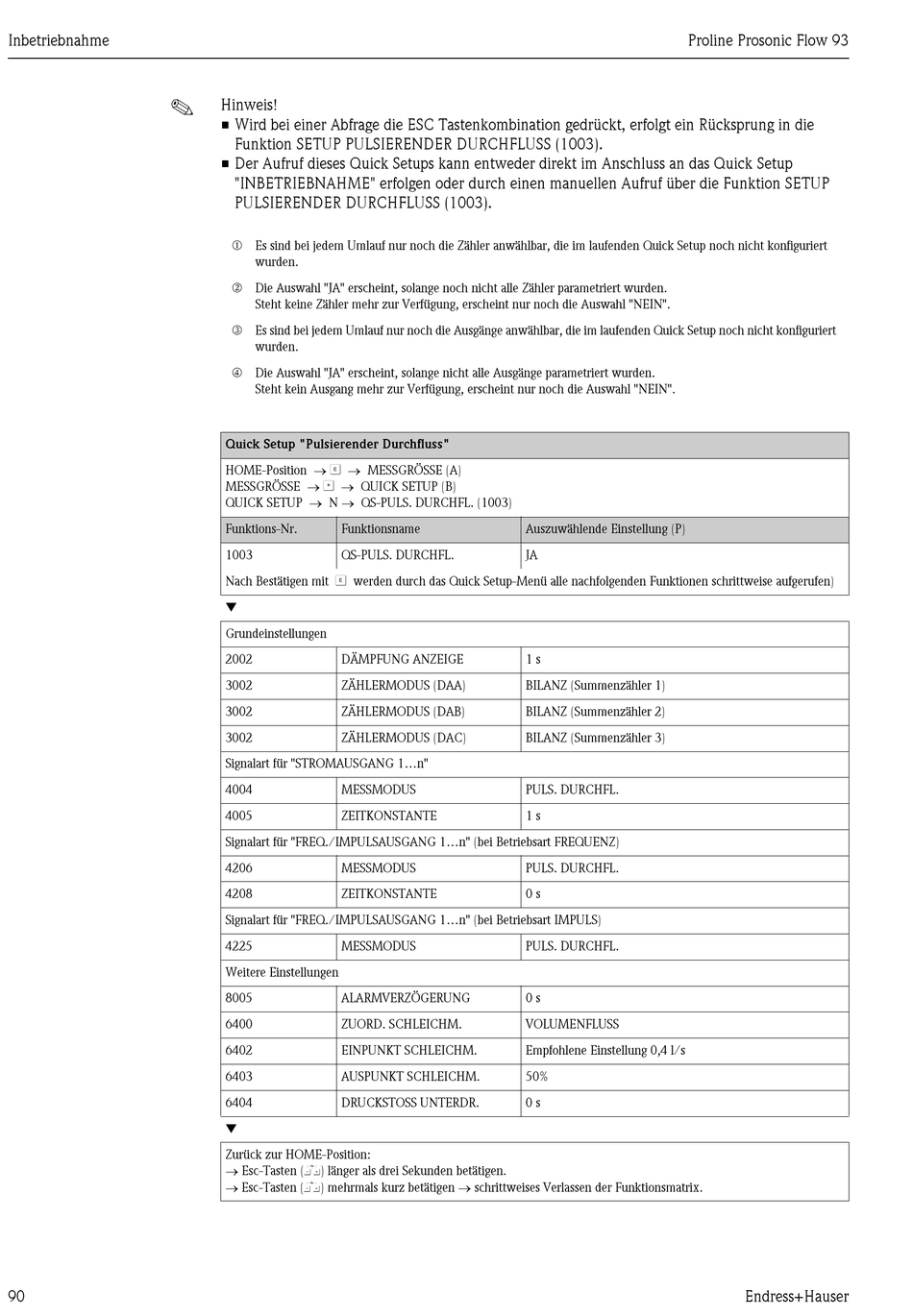

Inbetriebnahme
!
90
Hinweis!
• Wird bei einer Abfrage die ESC Tastenkombination gedrückt, erfolgt ein Rücksprung in die
Funktion SETUP PULSIERENDER DURCHFLUSS (1003).
• Der Aufruf dieses Quick Setups kann entweder direkt im Anschluss an das Quick Setup
"INBETRIEBNAHME" erfolgen oder durch einen manuellen Aufruf über die Funktion SETUP
PULSIERENDER DURCHFLUSS (1003).
m Es sind bei jedem Umlauf nur noch die Zähler anwählbar, die im laufenden Quick Setup noch nicht konfiguriert
wurden.
n Die Auswahl "JA" erscheint, solange noch nicht alle Zähler parametriert wurden.
Steht keine Zähler mehr zur Verfügung, erscheint nur noch die Auswahl "NEIN".
o Es sind bei jedem Umlauf nur noch die Ausgänge anwählbar, die im laufenden Quick Setup noch nicht konfiguriert
wurden.
p Die Auswahl "JA" erscheint, solange nicht alle Ausgänge parametriert wurden.
Steht kein Ausgang mehr zur Verfügung, erscheint nur noch die Auswahl "NEIN".
Quick Setup "Pulsierender Durchfluss"
HOME-Position  F  MESSGRÖSSE (A)
MESSGRÖSSE  O  QUICK SETUP (B)
QUICK SETUP  N  QS-PULS. DURCHFL. (1003)
Funktions-Nr. Funktionsname
1003 QS-PULS. DURCHFL.
Nach Bestätigen mit F werden durch das Quick Setup-Menü alle nachfolgenden Funktionen schrittweise aufgerufen)
Æ
Grundeinstellungen
2002 DÄMPFUNG ANZEIGE
3002 ZÄHLERMODUS (DAA)
3002 ZÄHLERMODUS (DAB)
3002 ZÄHLERMODUS (DAC)
Signalart für "STROMAUSGANG 1...n"
4004 MESSMODUS
4005 ZEITKONSTANTE
Signalart für "FREQ./IMPULSAUSGANG 1...n" (bei Betriebsart FREQUENZ)
4206 MESSMODUS
4208 ZEITKONSTANTE
Signalart für "FREQ./IMPULSAUSGANG 1...n" (bei Betriebsart IMPULS)
4225 MESSMODUS
Weitere Einstellungen
8005 ALARMVERZÖGERUNG
6400 ZUORD. SCHLEICHM.
6402 EINPUNKT SCHLEICHM.
6403 AUSPUNKT SCHLEICHM.
6404 DRUCKSTOSS UNTERDR.
Æ
Zurück zur HOME-Position:
 Esc-Tasten (X) länger als drei Sekunden betätigen.
Esc-Tasten (X) mehrmals kurz betätigen  schrittweises Verlassen der Funktionsmatrix.
Proline Prosonic Flow 93
Auszuwählende Einstellung (P)
JA
1 s
BILANZ (Summenzähler 1)
BILANZ (Summenzähler 2)
BILANZ (Summenzähler 3)
PULS. DURCHFL.
1 s
PULS. DURCHFL.
0 s
PULS. DURCHFL.
0 s
VOLUMENFLUSS
Empfohlene Einstellung 0,4 l/s
50%
0 s
