6 Inbetriebnahme
#
80
6.3.4
Stromausgang: aktiv/passiv
Die Konfiguration des Stromausganges als "aktiv" oder "passiv" erfolgt über verschie-
dene Steckbrücken auf der I/O-Platine.
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Ver-
gewissern Sie sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektroni-
kraumabdeckung entfernen.
1.
Hilfsenergie ausschalten.
I/O-Platine ausbauen → Seite 97, 99
2.
3.
Steckbrücken entsprechend Abb. 44 positionieren.
"
Achtung!
Zerstörungsgefahr von Messgeräten! Beachten Sie die in Abb. 44 angegeben
Positionen der Steckbrücken genau. Falsch gesteckte Brücken können zu
Überströmen führen und damit das Messgerät selber oder extern angeschlossene
Geräte zerstören!
4.
Der Einbau der I/O-Platine erfolgt in umgekehrter Reihenfolge.

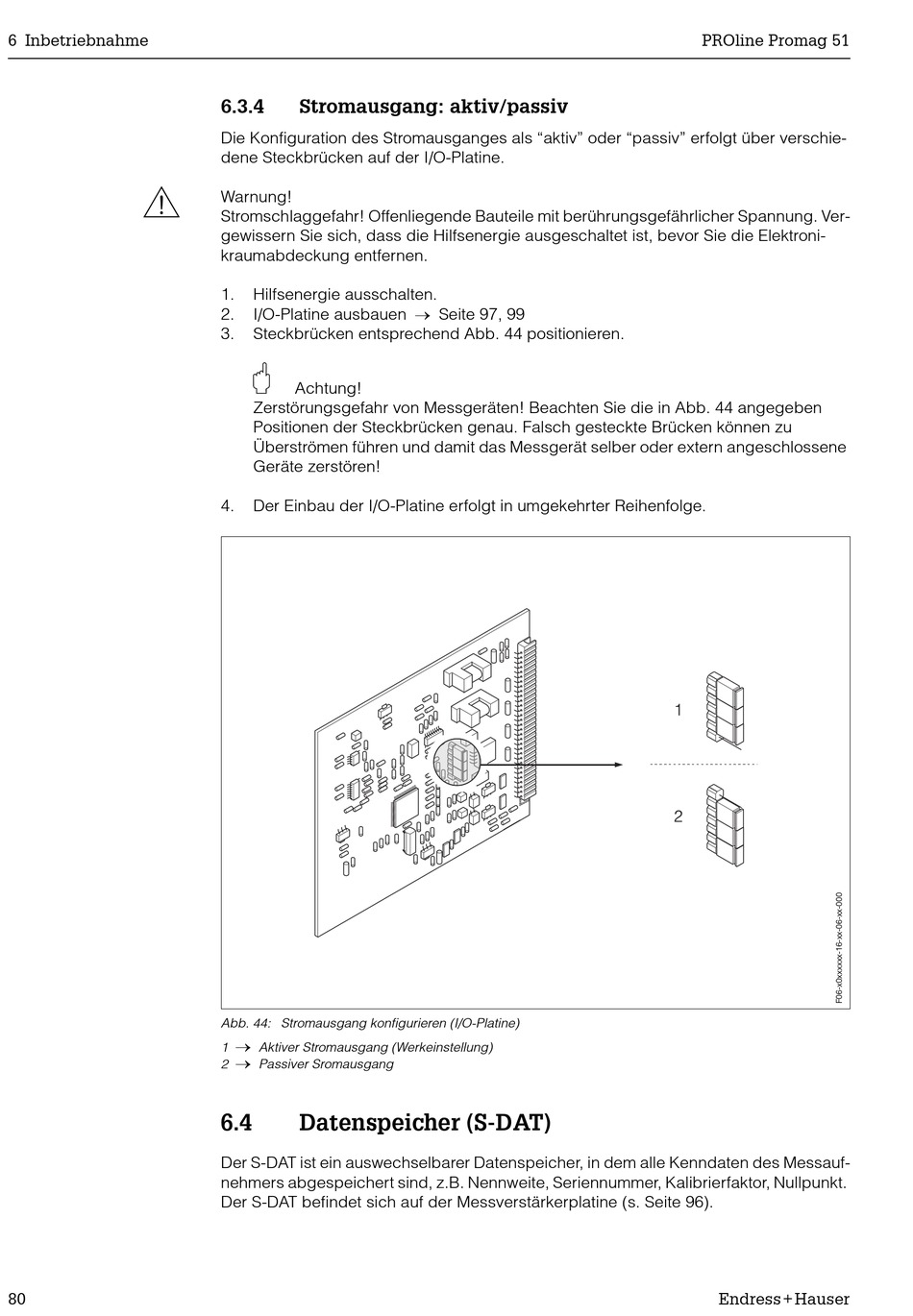

Abb. 44: Stromausgang konfigurieren (I/O-Platine)
→
1
Aktiver Stromausgang (Werkeinstellung)
→
2
Passiver Sromausgang
6.4
Datenspeicher (S-DAT)
Der S-DAT ist ein auswechselbarer Datenspeicher, in dem alle Kenndaten des Messauf-
nehmers abgespeichert sind, z.B. Nennweite, Seriennummer, Kalibrierfaktor, Nullpunkt.
Der S-DAT befindet sich auf der Messverstärkerplatine (s. Seite 96).
PROline Promag 51
Endress+Hauser
