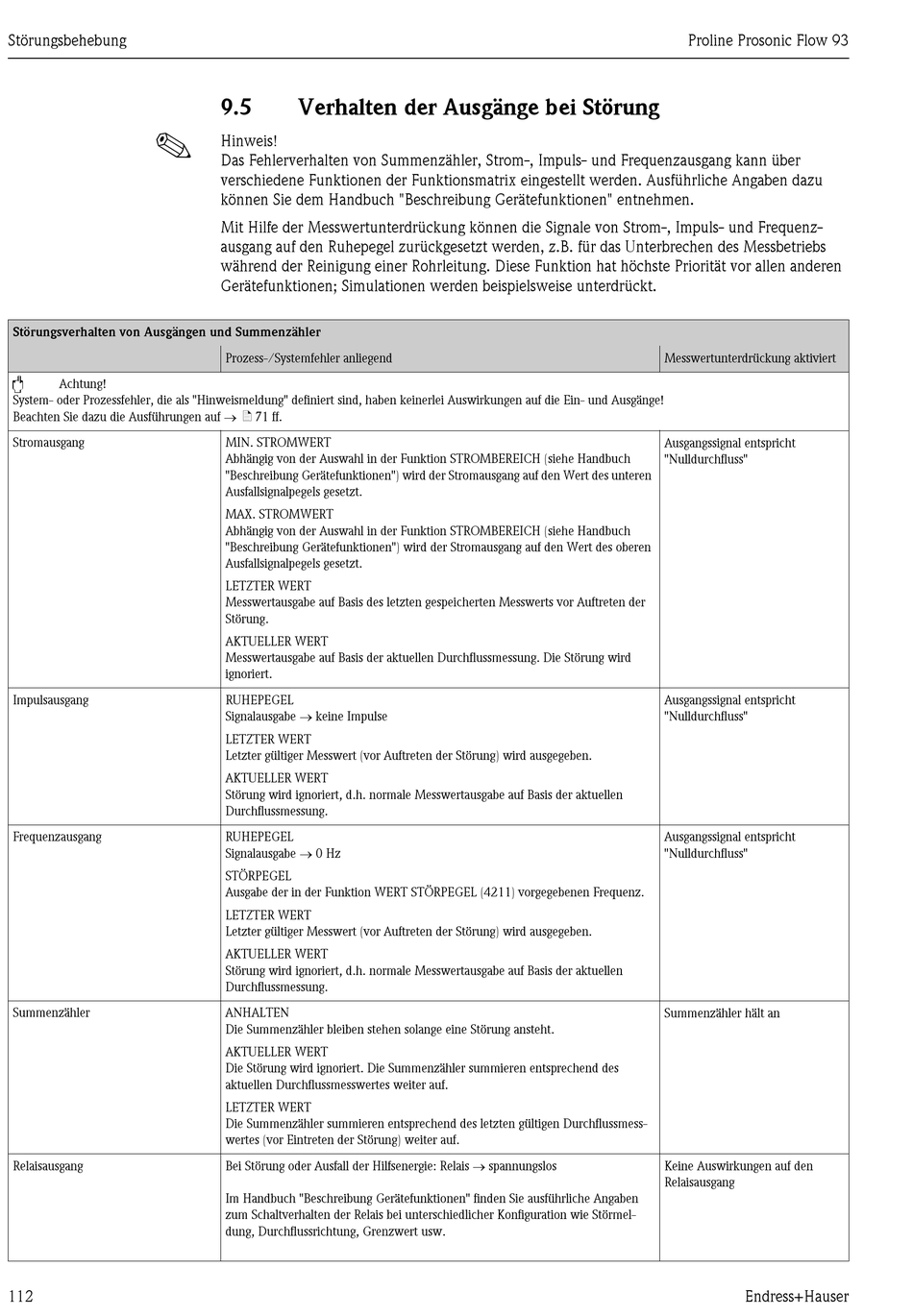

Störungsbehebung
!
Störungsverhalten von Ausgängen und Summenzähler
"
Achtung!
System- oder Prozessfehler, die als "Hinweismeldung" definiert sind, haben keinerlei Auswirkungen auf die Ein- und Ausgänge!
Beachten Sie dazu die Ausführungen auf ä 71 ff.
Stromausgang
Impulsausgang
Frequenzausgang
Summenzähler
Relaisausgang
112
9.5
Verhalten der Ausgänge bei Störung
Hinweis!
Das Fehlerverhalten von Summenzähler, Strom-, Impuls- und Frequenzausgang kann über
verschiedene Funktionen der Funktionsmatrix eingestellt werden. Ausführliche Angaben dazu
können Sie dem Handbuch "Beschreibung Gerätefunktionen" entnehmen.
Mit Hilfe der Messwertunterdrückung können die Signale von Strom-, Impuls- und Frequenz-
ausgang auf den Ruhepegel zurückgesetzt werden, z.B. für das Unterbrechen des Messbetriebs
während der Reinigung einer Rohrleitung. Diese Funktion hat höchste Priorität vor allen anderen
Gerätefunktionen; Simulationen werden beispielsweise unterdrückt.
Prozess-/Systemfehler anliegend
MIN. STROMWERT
Abhängig von der Auswahl in der Funktion STROMBEREICH (siehe Handbuch
"Beschreibung Gerätefunktionen") wird der Stromausgang auf den Wert des unteren
Ausfallsignalpegels gesetzt.
MAX. STROMWERT
Abhängig von der Auswahl in der Funktion STROMBEREICH (siehe Handbuch
"Beschreibung Gerätefunktionen") wird der Stromausgang auf den Wert des oberen
Ausfallsignalpegels gesetzt.
LETZTER WERT
Messwertausgabe auf Basis des letzten gespeicherten Messwerts vor Auftreten der
Störung.
AKTUELLER WERT
Messwertausgabe auf Basis der aktuellen Durchflussmessung. Die Störung wird
ignoriert.
RUHEPEGEL
Signalausgabe keine Impulse
LETZTER WERT
Letzter gültiger Messwert (vor Auftreten der Störung) wird ausgegeben.
AKTUELLER WERT
Störung wird ignoriert, d.h. normale Messwertausgabe auf Basis der aktuellen
Durchflussmessung.
RUHEPEGEL
Signalausgabe 0 Hz
STÖRPEGEL
Ausgabe der in der Funktion WERT STÖRPEGEL (4211) vorgegebenen Frequenz.
LETZTER WERT
Letzter gültiger Messwert (vor Auftreten der Störung) wird ausgegeben.
AKTUELLER WERT
Störung wird ignoriert, d.h. normale Messwertausgabe auf Basis der aktuellen
Durchflussmessung.
ANHALTEN
Die Summenzähler bleiben stehen solange eine Störung ansteht.
AKTUELLER WERT
Die Störung wird ignoriert. Die Summenzähler summieren entsprechend des
aktuellen Durchflussmesswertes weiter auf.
LETZTER WERT
Die Summenzähler summieren entsprechend des letzten gültigen Durchflussmess-
wertes (vor Eintreten der Störung) weiter auf.
Bei Störung oder Ausfall der Hilfsenergie: Relais spannungslos
Im Handbuch "Beschreibung Gerätefunktionen" finden Sie ausführliche Angaben
zum Schaltverhalten der Relais bei unterschiedlicher Konfiguration wie Störmel-
dung, Durchflussrichtung, Grenzwert usw.
Proline Prosonic Flow 93
Messwertunterdrückung aktiviert
Ausgangssignal entspricht
"Nulldurchfluss"
Ausgangssignal entspricht
"Nulldurchfluss"
Ausgangssignal entspricht
"Nulldurchfluss"
Summenzähler hält an
Keine Auswirkungen auf den
Relaisausgang
