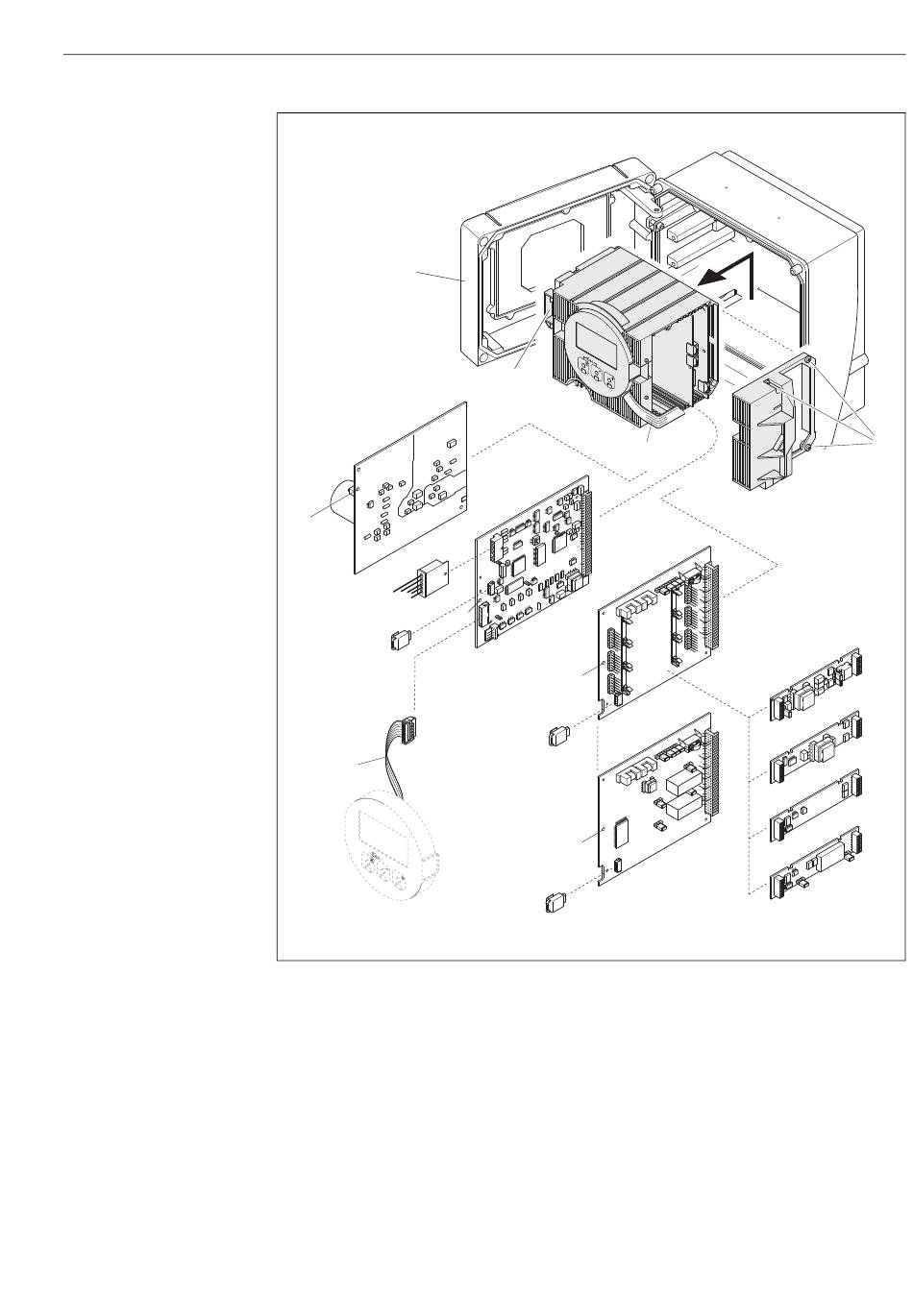

Abb. 89: Wandaufbaugehäuse: Ein- und Ausbau von Elektronikplatinen
1 Gehäusedeckel
2 Elektronikmodul
3 Flachbandkabel (Anzeigemodul)
4 Schrauben Elektronikraumabdeckung
5 Hilfsöffnung für Ein-/Ausbau
6 Netzteilplatine
7 Messverstärkerplatine
7.1 Sensorsignalkabel (Sensor)
7.2 T-DAT (Messumformer-Datenspeicher)
8 I/O-Platine (umrüstbar)
8.1 Steckbare Submodule (Statuseingang; Strom-, Frequenz- und Relaisausgang)
8.2 F-CHIP (Funktions-Chip für optionale Software)
9 I/O-Platine (nicht umrüstbar)
