Endress+Hauser Proline Prosonic Flow 93 Betriebsanleitung

Profibus dp/pa
Vorschau ausblenden Andere Handbücher für Proline Prosonic Flow 93:
Inhaltsverzeichnis

Werbung

Betriebsanleitung
Proline Prosonic Flow 93
PROFIBUS DP/PA

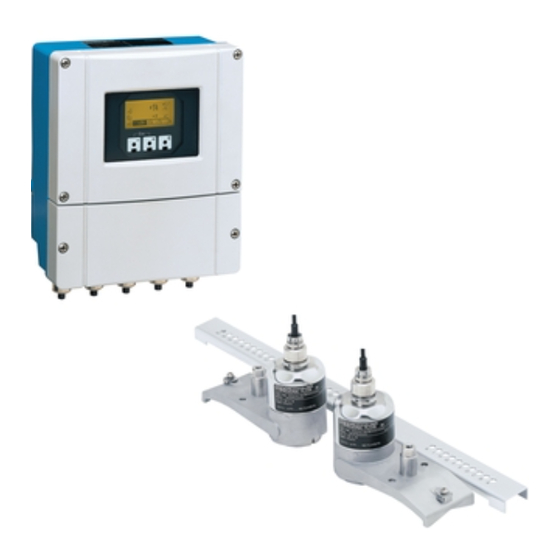

Ultraschall-Durchfluss-Messsystem
8
BA00076D/06/DE/14.11
71139004
gültig ab Version
PROFIBUS DP
V 3.06.XX (Gerätesoftware)
PROFIBUS PA
V 3.06.XX (Gerätesoftware)

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Endress+Hauser Proline Prosonic Flow 93

  • Seite 1 Betriebsanleitung Proline Prosonic Flow 93 PROFIBUS DP/PA Ultraschall-Durchfluss-Messsystem BA00076D/06/DE/14.11 71139004 gültig ab Version PROFIBUS DP V 3.06.XX (Gerätesoftware) PROFIBUS PA V 3.06.XX (Gerätesoftware)
  • Seite 3: Inhaltsverzeichnis

    Proline Prosonic Flow 93 PROFIBUS DP/PA Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise ....5 3.9.1 Einbau für eine Messung über eine Traverse ..... . . 37 Bestimmungsgemäße Verwendung .
  • Seite 4 Proline Prosonic Flow 93 PROFIBUS DP/PA Inhaltsverzeichnis 5.3.3 Programmiermodus sperren ... . 79 Wartung ..... . . 130 Fehlermeldungen .
  • Seite 5: Sicherheitshinweise

    • Das Gerät darf nur durch Personal bedient werden, das vom Anlagenbetreiber autorisiert und eingewiesen wurde. Die Anweisungen in dieser Betriebsanleitung sind unbedingt zu befolgen. • Bei speziellen Messstoffen, inkl. Medien für die Reinigung, ist Endress+Hauser gerne behilflich, die Korrosionsbeständigkeit messstoffberührender Materialien abzuklären.
  • Seite 6: Rücksendung

    Endress+Hauser zurücksenden, z.B. für eine Reparatur oder Kalibrierung: • Legen Sie dem Gerät in jedem Fall ein vollständig ausgefülltes Formular "Erklärung zur Kontami- nation" bei. Nur dann ist es Endress+Hauser möglich, ein zurückgesandtes Gerät zu transportie- ren, zu prüfen oder zu reparieren.
  • Seite 7: Identifizierung

    Proline Prosonic Flow 93 PROFIBUS DP/PA Identifizierung Identifizierung Gerätebezeichnung Das Durchfluss-Messsystem "Prosonic Flow 93" besteht aus folgenden Teilen: • Messumformer Prosonic Flow 93 • Messaufnehmer: – Prosonic Flow P Clamp on-Ausführung (DN 15…65 / ½…2½") – Prosonic Flow P Clamp on-Ausführung (DN 50…4000 / 2…160") –...
  • Seite 8: Typenschild Messaufnehmer

    Aufnehmertyp Nennweitenbereich: DN 100…4000 (4…160") Max. Messstofftemperaturbereich: –40…+80 °C (–40…+175 °F) Raum für Zusatzinformationen bei Sonderprodukten Schutzart Zulässige Umgebungstemperatur Angaben zum Explosionsschutz Detaillierte Angaben entnehmen Sie bitte der spezifischen Ex-Zusatzdokumentation. Bei Fragen steht Ihnen Ihre Endress+Hauser-Vertretung gerne zur Verfügung. Endress+Hauser...
  • Seite 9: Typenschild Anschlüsse

    Proline Prosonic Flow 93 PROFIBUS DP/PA Identifizierung 2.1.3 Typenschild Anschlüsse active See operating manual passive Betriebsanleitung beachten normally open contact Observer manuel d'instruction normally closed contact 12345678912 Ser.No.: L1/L+ Supply / Versorgung / N/L- Tension d'alimentation 26 = B (RxD/TxD-P) 27 = A (RxD/TxD-N) PROFIBUS DP Profile 3.0...
  • Seite 10: Zertifikate Und Zulassungen

    • Das Messgerät kann auch mit zertifizierten Geräten anderer Hersteller betrieben werden (Interoperabilität). Eingetragene Marken ® PROFIBUS Eingetragene Marke der PROFIBUS Nutzerorganisation e.V., Karlsruhe, D ® ® ® HistoROM™, T-DAT™, FieldCare , Fieldcheck , Applicator Angemeldete oder eingetragene Marken der Firma Endress+Hauser Flowtec AG, Reinach, CH Endress+Hauser...
  • Seite 11: Montage

    Proline Prosonic Flow 93 PROFIBUS DP/PA Montage Montage Warenannahme, Transport, Lagerung 3.1.1 Warenannahme Kontrollieren Sie nach der Warenannahme folgende Punkte: • Überprüfen Sie, ob Verpackung oder Inhalt beschädigt sind. • Überprüfen Sie die gelieferte Ware auf Vollständigkeit und vergleichen Sie den Lieferumfang mit Ihren Bestellangaben.
  • Seite 12: Einbaulage

    Montage Proline Prosonic Flow 93 PROFIBUS DP/PA 3.2.3 Einbaulage Vertikale Einbaulage Wie empfehlen die Messaufnahme mit der Strömungsrichtung nach oben zu montieren. Bei dieser Einbaulage sinken mitgeführte Feststoffe nach unten und Gase steigen bei stehendem Messstoff aus dem Messaufnehmerbereich nach oben.
  • Seite 13: Anordnung Und Auswahl Messaufnehmer

    Proline Prosonic Flow 93 PROFIBUS DP/PA Montage 3.2.5 Anordnung und Auswahl Messaufnehmer Die Messaufnehmer können unterschiedlich angeordnet werden: • Montage für eine Messung über eine Traverse: Die Messaufnehmer befinden sich auf gegenüber- liegenden Seiten der Rohrleitung. • Montage für eine Messung über zwei Traversen: Die Messaufnehmer befinden sich auf der glei- chen Seite der Rohrleitung.
  • Seite 14: Zweikanal-Messbetrieb

    Montage Proline Prosonic Flow 93 PROFIBUS DP/PA Zweikanal-Messbetrieb Der Messumformer besitzt die Möglichkeit zwei voneinander unabhängige Messkanäle (Messkanal 1 und Messkanal 2) zu betreiben. Pro Messkanal wird ein Messaufnehmerpaar angeschlossen. Beide Messkanäle arbeiten unabhängig voneinander und werden vom Messumformer gleicherma- ßen unterstützt.
  • Seite 15: Zweipfad-Messung

    Proline Prosonic Flow 93 PROFIBUS DP/PA Montage 3.3.2 Zweipfad-Messung Bei der Zweipfad-Messung wird der Durchfluss redundant an einer Messstelle erfasst. Die Messwerte der beiden Messkanäle können unterschiedlich verarbeitet und dargestellt werden. Folgende Messwertausgaben bieten sich vorzugsweise für eine Zweipfad-Messung an: •...
  • Seite 16: Einbau Vorbereiten

    – Vor-Ort-Bedienung des Messgerätes – FieldCare (Bedienprogramm), Anschluss eines Notebook an den Messumformer – Applicator (Software), online auf der Endress+Hauser Internetseite Mechanische Vorbereitung der Clamp on-Halterungen für die Messaufnehmer: – Vormontage der Spannbänder (DN 50…200 / 2…8") oder (DN 250…4000 / 10…160") –...
  • Seite 17: Werte Für Einbauabstände Ermitteln

    Proline Prosonic Flow 93 PROFIBUS DP/PA Montage Werte für Einbauabstände ermitteln 3.6.1 Einbauabstände über Vor-Ort-Bedienung ermitteln Um die Einbauabstände zu ermitteln sind folgende Arbeitsschritte durchzuführen: Wandaufbaugehäuses montieren. Hilfsenergie anschließen. Messgerät einschalten. Quick Setup Menü "Sensormontage" ausführen. Montage Wandaufbaugehäuse Das Wandaufbaugehäuse kann auf folgende Arten montiert werden: •...
  • Seite 18 Montage Proline Prosonic Flow 93 PROFIBUS DP/PA Schalttafeleinbau Einbauöffnung in der Schalttafel vorbereiten  ä 18. Gehäuse von vorne durch den Schalttafel-Ausschnitt schieben. Halterungen auf das Wandaufbaugehäuse schrauben. Gewindestangen in die Halterungen einschrauben und solange anziehen, bis das Gehäuse fest auf der Schalttafelwand sitzt.
  • Seite 19: Hilfsenergie Anschließen

    Proline Prosonic Flow 93 PROFIBUS DP/PA Montage Hilfsenergie anschließen Warnung! Für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hinweise und Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanleitung beachten. Bei Fragen steht Ihnen Ihre Endress+Hauser-Vertretung gerne zur Verfügung. Hinweis! Das Messgerät besitzt keine interne Trennvorrichtung. Ordnen Sie deshalb dem Messgerät einen Schalter oder Leistungsschalter zu, mit welchem die Versorgungsleitung vom Netz getrennt werden kann.
  • Seite 20 Montage Proline Prosonic Flow 93 PROFIBUS DP/PA Quick Setup Menü "Sensormontage" ausführen Hinweis! • Falls Sie nicht mit der Bedienung des Messgeräts vertraut sind  ä 74. • Nachfolgend werden nur die für die jeweilige Montageart Clamp on oder Einbauausführung benötigten Schritte innerhalb des Quick Setups "Sensormontage"...
  • Seite 21: Quick Setup Für Die Montageart Einbauausführung Ausführen

    Proline Prosonic Flow 93 PROFIBUS DP/PA Montage Quick Setup für die Montageart Einbauausführung ausführen Installationsspezifische Werte bzw. die hier vorgegebenen Werte eingeben oder auswählen. Die für die Montage benötigten Einbauabstände auslesen.   Setup Sensor Home Position Quick Setup ...
  • Seite 22: Einbauabstände Über Fieldcare Ermitteln

    Montage Proline Prosonic Flow 93 PROFIBUS DP/PA 3.6.2 Einbauabstände über FieldCare ermitteln FieldCare ist Endress+Hauser’s FDT-basierendes Anlagen-Asset-Management-Tool und ermöglicht die Konfiguration und Diagnose von intelligenten Feldgeräten. Der Zugriff auf die Proline Durch- fluss-Messgeräte erfolgt über eine Serviceschnittstelle bzw. über das Serviceinterface FXA193.
  • Seite 23 Proline Prosonic Flow 93 PROFIBUS DP/PA Montage Schalttafeleinbau Einbauöffnung in der Schalttafel vorbereiten  ä 23. Gehäuse von vorne durch den Schalttafel-Ausschnitt schieben. Halterungen auf das Wandaufbaugehäuse schrauben. Gewindestangen in die Halterungen einschrauben und solange anziehen, bis das Gehäuse fest auf der Schalttafelwand sitzt.
  • Seite 24 Montage Proline Prosonic Flow 93 PROFIBUS DP/PA Hilfsenergie anschließen Warnung! Für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hinweise und Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanleitung beachten. Bei Fragen steht Ihnen Ihre Endress+Hauser-Vertretung gerne zur Verfügung. Hinweis! Das Messgerät besitzt keine interne Trennvorrichtung. Ordnen Sie deshalb dem Messgerät einen Schalter oder Leistungsschalter zu, mit welchem die Versorgungsleitung vom Netz getrennt werden kann.
  • Seite 25: Pc Mit Anlagen-Asset-Management-Tool Anschließen

    Proline Prosonic Flow 93 PROFIBUS DP/PA Montage PC mit Anlagen-Asset-Management-Tool anschließen Der Anschluss eines Personal Computers mit dem Anlagen-Asset-Management-Tool FieldCare erfolgt über das Serviceinterface FXA 193. Das Serviceinterface FXA 193 wird am Servicestecker des Messumformer angeschlossen. – – – –...
  • Seite 26 Montage Proline Prosonic Flow 93 PROFIBUS DP/PA Grundfunktion   Prozessparameter K1/K2 Rohrdaten  Standardrohr Nennweite Rohrmaterial Schallgeschwindigkeit Rohr Rohrumfang Rohrdurchmesser Wandstärke Auskleidungsmaterial Grundfunktion   Prozessparameter K1/K2 Flüssigkeitsdaten  Flüssigkeit Temperatur Schallgeschwind. Flüssigkeit Grundfunktion  Einbauabstände Einbauabstände für eine Mes- für eine Messung...
  • Seite 27: Einbauabstände Über Fieldcare Für Die Montageart Einbauausführung Auslesen

    Proline Prosonic Flow 93 PROFIBUS DP/PA Montage Einbauabstände über FieldCare für die Montageart Einbauausführung auslesen Installationsspezifische Werte bzw. die hier vorgegebenen Werte eingeben oder auswählen. Die für die Montage benötigten Einbauabstände auslesen. Grundfunktion   Aufnehmerdaten K1/K2 Aufnehmerparameter  Insertion  Messung Sensor Typ Einspur oder Zweispur ...
  • Seite 28: Einbauabstände Über Applicator Ermitteln

    Montage Proline Prosonic Flow 93 PROFIBUS DP/PA 3.6.3 Einbauabstände über Applicator ermitteln Applicator ist eine Software für die Auswahl und Auslegung von Durchfluss-Messgeräten. Die für den Einbau benötigten Einbauabstände können ohne vorherigen Anschluss des Messumformers ermittelt werden. Applicator ist verfügbar: •...
  • Seite 29 Proline Prosonic Flow 93 PROFIBUS DP/PA Montage Einbauabstände für Einbauausführung, Zweispur-Messung ermitteln Die benötigten Einbauabstände ermitteln Sie über den Applicator: • Messstoff auswählen. • Messgerät auswählen (z.B. 93W Insert 2Ch). • Messstellenspezifische Werte eingeben oder auswählen. • Benötigte Einbauabstände auslesen: –...
  • Seite 30: Mechanische Vorbereitungen

    Montage Proline Prosonic Flow 93 PROFIBUS DP/PA Mechanische Vorbereitungen Die Befestigungart der Messaufnehmer unterscheidet sich grundsätzlich aufgrund der Nennweite des Rohrs und dem Messaufnehmertyp. Abhängig vom Messaufnehmertyp besteht zudem die Möglichkeit, die Messaufnehmer wieder lösbar mittels Spannbändern oder Schrauben bzw. fix mit Schweißbolzen oder geschweißten Halterungen zu befestigen.
  • Seite 31: Halterung Mit Spannbänder Montieren

    Proline Prosonic Flow 93 PROFIBUS DP/PA Montage 3.7.2 Halterung mit Spannbänder montieren Für die Montage auf eine Rohrleitung mit einer Nennweite DN  32 (1¼") Für Messaufnehmer: • Prosonic Flow 93W oder P (DN 15…65 / ½…2½") Vorgehensweise Messaufnehmer von Messaufnehmerhalterung trennen.
  • Seite 32: Spannbänder (Mittlere Nennweiten) Vormontieren

    Montage Proline Prosonic Flow 93 PROFIBUS DP/PA 3.7.3 Spannbänder (mittlere Nennweiten) vormontieren Bei der Montage auf eine Rohrleitungen mit einer Nennweite DN  200 (8") Für Messaufnehmer: • Prosonic Flow 93P (DN 50…4000 / 2…160") • Prosonic Flow 93W Vorgehensweise Erstes Spannband Gewindebolzen über Spannband schieben.
  • Seite 33: Spannbänder (Große Nennweiten) Vormontieren

    Proline Prosonic Flow 93 PROFIBUS DP/PA Montage 3.7.4 Spannbänder (große Nennweiten) vormontieren Bei der Montage auf eine Rohrleitungen mit einer Nennweite DN  200 (8") Für Messaufnehmer: • Prosonic Flow 93P (DN 50…4000 / 2…160") • Prosonic Flow 93W Vorgehensweise Rohrumfang messen.
  • Seite 34: Schweißbolzen Montieren

    Montage Proline Prosonic Flow 93 PROFIBUS DP/PA 3.7.5 Schweißbolzen montieren Bei der Montage auf eine Rohrleitungen mit einer Nennweite von DN 50…4000 (2…160") Für Messaufnehmer: • Prosonic Flow 93P (DN 50…4000 / 2…160") • Prosonic Flow 93W Vorgehensweise Die Schweißbolzen sind mit den gleichen Einbauabständen entsprechend den Gewindebolzen mit Spannbändern zu fixieren.
  • Seite 35: Einbau Prosonic Flow W Und Pdn 15

    Proline Prosonic Flow 93 PROFIBUS DP/PA Montage Einbau Prosonic Flow W und P DN 15…65 (½…2½") 3.8.1 Messaufnehmer montieren Voraussetzungen • Die Einbauabstand (Sensorabstand) ist bekannt  ä 16. • Halterung Messaufnehmer ist vormontiert  ä 30. Material Für die Montage wird folgendes Material benötigt: •...
  • Seite 36 Montage Proline Prosonic Flow 93 PROFIBUS DP/PA Messaufnehmergehäuse durch Einrasten des Bügels auf der Halterung fixieren. Hinweis! – Halterung und Messaufnehmergehäuse können bei Bedarf mit einer Schraube/Mutter oder einer Plombierung (nicht Teil des Lieferumfangs) gesichert werden. – Das Lösen des Bügels kann nur durch die Verwendung eines Hilfswerkzeug erfolgen.
  • Seite 37: Einbau Prosonic Flow Pdn 50

    Proline Prosonic Flow 93 PROFIBUS DP/PA Montage Einbau Prosonic Flow P DN 50…4000 (2…160"), Clamp on 3.9.1 Einbau für eine Messung über eine Traverse Voraussetzungen • Die Einbauabstände (Sensorabstand und Schnurlänge) sind bekannt  ä 16. • Spannbänder sind vormontiert  ä 31.
  • Seite 38 Montage Proline Prosonic Flow 93 PROFIBUS DP/PA Verschraubung der Fixierteile auf den Messschnüren lösen und Messschnüre von den Gewindebolzen entfernen. Messaufnehmerhalterungen über den jeweiligen Gewindebolzen schieben und mit der Haltemutter fest anziehen. A0001114 Abb. 30: Messaufnehmerhalterungen montieren Kontaktflächen der Messaufnehmer mit einer gleichmäßigen, ca. 1 mm (0,04") dicken Schicht Koppelmedium bestreichen.
  • Seite 39: Einbau Für Eine Messung Über Zwei Traversen

    Proline Prosonic Flow 93 PROFIBUS DP/PA Montage 3.9.2 Einbau für eine Messung über zwei Traversen Voraussetzungen • Die Einbauabstand (Position Sensor) ist bekannt  ä 16. • Spannbänder sind vormontiert  ä 31. Material Für die Montage wird folgendes Material benötigt: •...
  • Seite 40 Montage Proline Prosonic Flow 93 PROFIBUS DP/PA A0001156 Abb. 34: Messaufnehmerhalterungen und Montageschiene montieren Kontaktflächen der Messaufnehmer mit einer gleichmäßigen, ca. 1 mm (0,04") dicken Schicht Koppelmedium bestreichen. Dabei von der Nut durch das Zentrum bis zum gegenüberliegen- den Rand gehen.
  • Seite 41: Einbau Prosonic Flow W (Clamp On)

    Proline Prosonic Flow 93 PROFIBUS DP/PA Montage 3.10 Einbau Prosonic Flow W (Clamp on) 3.10.1 Einbau für eine Messung über eine Traverse Voraussetzungen • Die Einbauabstände (Sensorabstand und Schnurlänge) sind bekannt  ä 16. • Spannbänder sind vormontiert  ä 30.
  • Seite 42 Montage Proline Prosonic Flow 93 PROFIBUS DP/PA Verschraubung der Fixierteile auf den Messschnüren lösen und Messschnüre von den Gewindebolzen entfernen. Messaufnehmerhalterungen über den jeweiligen Gewindebolzen schieben und mit der Haltemutter fest anziehen. A0001114 Abb. 39: Messaufnehmerhalterungen montieren Kontaktflächen der Messaufnehmer mit einer gleichmäßigen, ca. 1 mm (0,04") dicken Schicht Koppelmedium bestreichen.
  • Seite 43: Einbau Für Eine Messung Über Zwei Traversen

    Proline Prosonic Flow 93 PROFIBUS DP/PA Montage 3.10.2 Einbau für eine Messung über zwei Traversen Voraussetzungen • Die Einbauabstand (Position Sensor) ist bekannt  ä 16. • Spannbänder sind vormontiert  ä 30. Material Für die Montage wird folgendes Material benötigt: •...
  • Seite 44 Montage Proline Prosonic Flow 93 PROFIBUS DP/PA A0001117 Abb. 43: Messaufnehmer montieren Kontaktflächen der Messaufnehmer mit einer gleichmäßigen, ca. 1 mm (0,04") dicken Schicht Koppelmedium bestreichen. Dabei von der Nut durch das Zentrum bis zum gegenüberliegen- den Rand gehen. A0011373 Abb.
  • Seite 45: Einbau Prosonic Flow W (Einbauausführung)

    Proline Prosonic Flow 93 PROFIBUS DP/PA Montage 3.11 Einbau Prosonic Flow W (Einbauausführung) In der folgenden Grafik finden Sie eine Übersicht der verwendeten Begriffe, die für die Montage eines Prosonic Flow W (Einbauausführung) erforderlich sind. α α A0013926 Abb. 46: Begriffserläuterung...
  • Seite 46: Einbau Für Eine Messung Als Einspur-Einbauausführung

    Montage Proline Prosonic Flow 93 PROFIBUS DP/PA 3.11.1 Einbau für eine Messung als Einspur-Einbauausführung Montagebereich (e) auf dem Rohrabschnitt festlegen: – Einbauort  ä 11 – Ein-/Auslaufstrecken  ä 12 – Platzbedarf der Messstelle: ca. 1× Rohrdurchmesser. Mittellinie auf dem Rohr am Montageort auftragen und erstes Bohrloch anzeichnen (Bohrlochdurchmesser: 65 mm / 2,56").
  • Seite 47 Proline Prosonic Flow 93 PROFIBUS DP/PA Montage Mittellinie auf die Rückseite des Rohrs projizieren und anzeichnen. A0001126 Abb. 49: Einbau Messsensoren, Schritte 5 und 6 Bohrloch auf der rückseitigen Mittellinie einzeichnen. Zweites Bohrloch herausschneiden und Löcher zum Einschweißen der Sensorhalterungen vorbereiten (entgraten, säubern usw.).
  • Seite 48 Montage Proline Prosonic Flow 93 PROFIBUS DP/PA 11. Beide Sensorhalterungen einschweißen. 12. Noch einmal die Bohrlochabstände kontrollieren und die Spurlänge ermitteln. Hinweis! Die Spurlänge wie folgt ermitteln: – bei Messgeräten mit Vor-Ort-Bedienung über das Quick Setup "Sensormontage". Das Quick Setup wie auf  ä 89 beschrieben ausführen. Die Spurlänge wird Ihnen dort in der Funktion SPURLÄNGE angezeigt.
  • Seite 49: Einbau Für Eine Messung Als Zweispur-Einbauausführung

    Proline Prosonic Flow 93 PROFIBUS DP/PA Montage 3.11.2 Einbau für eine Messung als Zweispur-Einbauausführung Montagebereich (e) auf dem Rohrabschnitt festlegen: – Einbauort  ä 11 – Ein-/Auslaufstrecken  ä 12 – Platzbedarf der Messstelle: ca. 1× Rohrdurchmesser. Mittellinie auf dem Rohr am Montageort anzeichnen.
  • Seite 50 Montage Proline Prosonic Flow 93 PROFIBUS DP/PA Mit der ermittelten Bogenlänge können Sie die Mittellinie korrigieren. A0001163 Abb. 55: Einbau Zweispur-Messsensoren, Schritte 5 und 6 Die korrigierte Mittellinie auf die gegenüberliegende Rohrseite projizieren und diese anzeich- nen (halber Rohrumfang). Sensorabstand auf der Mittellinie einzeichnen und auf die rückseitige Mittellinie projizieren.
  • Seite 51 Proline Prosonic Flow 93 PROFIBUS DP/PA Montage 11. Sensorhalterungen in die ersten beiden Bohrlöcher einsetzen und mit der Spurstange (Ausrichtwerkzeug) ausrichten. Mit dem Schweißgerät anpunkten und anschließend beide Sensorhalterungen festschweißen. Hinweis! Zur Ausrichtung der Spurstange müssen zwei Führungsbuchsen in die Sensorhalterungen ein- geschraubt werden.
  • Seite 52 Montage Proline Prosonic Flow 93 PROFIBUS DP/PA 15. Schrauben Sie nun die Ultraschallsensoren von Hand in die Sensorhalterungen ein. Falls Sie ein Werkzeug benutzen, darf das Anzugsdrehmoment max. 30 Nm betragen. 16. Die Sensorkabelstecker in die dafür vorgesehenen Öffnungen führen und die Stecker von Hand...
  • Seite 53: Einbau Messaufnehmer Ddu18

    Proline Prosonic Flow 93 PROFIBUS DP/PA Montage 3.12 Einbau Messaufnehmer DDU18 Spannband vormontieren: – Nennweiten DN  200 (8")  ä 32 – Nennweiten DN  200 (8")  ä 33 Die beiden Gewindebolzen müssen am Rohr gegenüberliegend positioniert werden.
  • Seite 54: Einbau Messaufnehmer Ddu19

    Montage Proline Prosonic Flow 93 PROFIBUS DP/PA 3.13 Einbau Messaufnehmer DDU19 3.13.1 Variante 1 Spannband vormontieren: – Nennweiten DN  200 (8")  ä 32 – Nennweiten DN  200 (8")  ä 33 Die beiden Gewindebolzen müssen am Rohr gegenüberliegend positioniert werden.
  • Seite 55: Montage Wandaufbaugehäuse

    Proline Prosonic Flow 93 PROFIBUS DP/PA Montage 3.14 Montage Wandaufbaugehäuse Das Wandaufbaugehäuse kann auf folgende Arten montiert werden: • Direkte Wandmontage • Schalttafeleinbau (mit separatem Montageset, Zubehör  ä 131) • Rohrmontage (mit separatem Montageset, Zubehör  ä 131) "...
  • Seite 56: Schalttafeleinbau

    Montage Proline Prosonic Flow 93 PROFIBUS DP/PA 3.14.2 Schalttafeleinbau Einbauöffnung in der Schalttafel vorbereiten  å 65. Gehäuse von vorne durch den Schalttafel-Ausschnitt schieben. Halterungen auf das Wandaufbaugehäuse schrauben. Gewindestangen in die Halterungen einschrauben und solange anziehen, bis das Gehäuse fest auf der Schalttafelwand sitzt.
  • Seite 57: Einbaukontrolle

    Proline Prosonic Flow 93 PROFIBUS DP/PA Montage 3.15 Einbaukontrolle Nach der Montage des Messgerätes auf die Rohrleitung folgende Kontrollen durchführen: Gerätezustand und -spezifikationen Hinweise Ist das Messgerät beschädigt (Sichtkontrolle)? –  ä 158 Entspricht das Messgerät den Messstellenspezifikationen, wie Prozesstemperatur, Umgebungstemperatur, Messbereich usw.?
  • Seite 58: Verdrahtung

    Beachten Sie für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hinweise und Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanleitung. Bei Fragen steht Ihnen Ihre Endress+Hauser-Vertretung gerne zur Verfügung. Hinweis! Das Gerät besitzt keine interne Trennvorrichtung. Ordnen Sie deshalb dem Gerät einen Schalter oder Leistungsschalter zu, mit welchem die Versorgungsleitung vom Netz getrennt werden kann.
  • Seite 59 Proline Prosonic Flow 93 PROFIBUS DP/PA Verdrahtung Beispiel Gemäß Herstellerangabe dürfen bei Verwendung einer Standardleitung 9 Repeater in Reihe geschaltet werden. Die maximale Entfernung zwischen zwei Busteilnehmern bei einer Übertragungsgeschwindigkeit von 1,5 MBit/s errechnet sich aus: (9 + 1) x 200 m (660 ft) = 2000 m (6600 ft).
  • Seite 60: Kabelspezifikation Profibus Pa

    Verdrahtung Proline Prosonic Flow 93 PROFIBUS DP/PA 4.1.2 Kabelspezifikation PROFIBUS PA Kabeltyp Für den Anschluss des Messgerätes an den Feldbus sind grundsätzlich zweiadrige Kabel empfeh- lenswert. In Anlehnung an die IEC 61158-2 (MBP) können beim Feldbus vier unterschiedliche Kabeltypen (A, B, C, D) verwendet werden, wobei nur die Kabeltypen A und B abgeschirmt sind.
  • Seite 61 Proline Prosonic Flow 93 PROFIBUS DP/PA Verdrahtung Maximale Stichleitungslänge Als Stichleitung wird die Leitung zwischen Verteilerbox und Feldgerät bezeichnet. Bei Nicht-Ex-Anwendungen ist die max. Länge einer Stichleitung von der Anzahl der Stichleitungen >1 m (>3,28 ft) abhängig: Anzahl Stichleitungen 1…12 13…14...
  • Seite 62: Schirmung Und Erdung

    Verdrahtung Proline Prosonic Flow 93 PROFIBUS DP/PA 4.1.3 Schirmung und Erdung Bei der Gestaltung des Schirmungs- und Erdungskonzeptes eines Feldbussystems sind drei wichtige Aspekte zu beachten: • Elektromagnetische Verträglichkeit (EMV) • Explosionsschutz • Personenschutz Um eine optimale Elektromagnetische Verträglichkeit von Systemen zu gewährleisten ist es wichtig, dass die Systemkomponenten und vor allem die Leitungen, welche die Komponenten verbinden, geschirmt sind und eine lückenlose Schirmung gegeben ist.
  • Seite 63 Proline Prosonic Flow 93 PROFIBUS DP/PA Verdrahtung Verbindungskabel anschließen: – Kanal 1 up stream = 1 – Kanal 1 down stream = 2 – Kanal 2 up stream = 3 – Kanal 3 down stream = 4 Die Gummidichtung (g) mit einem geeigneten Werkzeug, z.B. einem großen Schraubendre- her, entlang der seitlich geschlitzten Löcher spreizen und beide Verbindungskabel einklem-...
  • Seite 64: Anschluss Und Erdung Prosonic Flow W Und Prosonic Flow Pdn 15

    Deckel der Kabelverschraubung entfernen. Mit einer Zange zurückziehen. 4.2.3 Kabelspezifikation Verbindungskabel Es sind ausschließlich die von Endress+Hauser mitgelieferten Verbindungskabel zu verwenden. Die Verbindungskabel sind in verschiedenen Längen erhältlich  ä 131. Für die Kabelspezifikationen  ä 155.
  • Seite 65: Anschluss Der Messeinheit

    Proline Prosonic Flow 93 PROFIBUS DP/PA Verdrahtung Anschluss der Messeinheit 4.3.1 Anschlussklemmenbelegung Elektrische Werte für: • Eingänge  ä 152 • Ausgänge  ä 153 PROFIBUS DP " Achtung! Die Sub-Module dürfen nur gemäß den vorgegebenen Kombinationsmöglichkeiten (siehe Tabelle) auf die I/O-Platine gesteckt werden. Die einzelnen Steckplätze sind zusätzlich gekennzeichnet und den folgenden Anschlussklemmen im Anschlussraum des Messumformers zugeordnet: •...
  • Seite 66: Anschluss Messumformer

    Verdrahtung Proline Prosonic Flow 93 PROFIBUS DP/PA 4.3.2 Anschluss Messumformer Warnung! • Stromschlaggefahr! Schalten Sie die Hilfsenergie aus, bevor Sie das Messgerät öffnen. Installieren bzw. verdrahten Sie das Gerät nicht unter Spannung. Ein Nichtbeachten kann zur Zerstörung von Teilen der Elektronik führen.
  • Seite 67: Anschlussschema Profibus Dp

    Proline Prosonic Flow 93 PROFIBUS DP/PA Verdrahtung 4.3.3 Anschlussschema PROFIBUS DP Nicht umrüstbare Platine (Bestellvariante 93***-***********J) +5 V N (L–) DGND L1 (L+) B (RxD/TxD-P) A (RxD/TxD-N) 24 25 26 27 20 21 22 23 A0014363  Abb. 69: Anschließen des Messumformers, Leitungsquerschnitt max. 2,5 mm...
  • Seite 68 Verdrahtung Proline Prosonic Flow 93 PROFIBUS DP/PA Umrüstbare Platinen (Bestellvariante 93***-***********V und 93***-***********P) N (L–) L1 (L+) B (RxD/TxD-P) A (RxD/TxD-N) 20 21 22 23 24 25 26 27 A0014364  Abb. 70: Anschließen des Messumformers, Leitungsquerschnitt max. 2,5 mm...
  • Seite 69: Anschlussschema Profibus Pa

    Proline Prosonic Flow 93 PROFIBUS DP/PA Verdrahtung 4.3.4 Anschlussschema PROFIBUS PA Umrüstbare Platinen (Bestellvariante 93***-***********F und 93***-***********H) N (L–) L1 (L+) PA (+) PA (–) 20 21 22 23 24 25 26 27 A0014365  Abb. 71: Anschließen des Messumformers, Leitungsquerschnitt max. 2,5 mm...
  • Seite 70 • Vorhandene Kabelinfrastrukturen sind sofort nutz- und erweiterbar, z.B. beim Aufbau neuer Sternverteilungen mit Hilfe von 4- oder 8-kanaligen Verteilerbausteinen. Optional ist das Gerät deshalb mit einem bereits montierten Feldbus-Gerätestecker ab Werk liefer- bar. Feldbus-Gerätestecker für die nachträgliche Montage können bei Endress+Hauser als Ersatzteil bestellt werden  ä 131. 150/300 45.0 (1.77)
  • Seite 71: Abschirmung Der Zuleitung/T-Box

    Proline Prosonic Flow 93 PROFIBUS DP/PA Verdrahtung Technische Daten (Feldbus-Gerätestecker) Anschlussquerschnitt 0,75 mm (0,0012 in²) Anschlussgewinde PG 13.5 Schutzart IP 67 nach DIN 40 050 IEC 529 Kontaktoberfläche CuZnAu Werkstoff Gehäuse Cu Zn, Oberfläche Ni Brennbarkeit V - 2 nach UL - 94 Betriebstemperatur –40…+85 °C, (–40…...
  • Seite 72: Schutzart

    Um nach erfolgter Montage im Feld oder nach einem Servicefall die Schutzart IP 67/68 zu gewährleisten, müssen folgende Punkte zwingend beachtet werden: • Es dürfen nur die von Endress+Hauser gelieferten Verbindungskabel mit den dazugehörenden Kabelsteckern verwendet werden. • Beim Anschluss die Kabelstecker nicht verkanten und fest bis zum Anschlag anziehen.
  • Seite 73: Anschlusskontrolle

    Proline Prosonic Flow 93 PROFIBUS DP/PA Verdrahtung Anschlusskontrolle Führen Sie nach der elektrischen Installation des Messgerätes folgende Kontrollen durch: Gerätezustand und -spezifikationen Hinweise Sind Messgerät oder Kabel beschädigt (Sichtkontrolle)? Elektrischer Anschluss Hinweise Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild überein? 85…260 V AC (45…65 Hz)
  • Seite 74: Bedienung

    Bedienung Proline Prosonic Flow 93 PROFIBUS DP/PA Bedienung Bedienung auf einen Blick Für die Konfiguration und die Inbetriebnahme des Messgerätes stehen dem Bediener verschiedene Möglichkeiten zur Verfügung: Vor-Ort-Anzeige (Option)  ä 75 Mit der Vor-Ort-Anzeige können Sie wichtige Kenngrößen direkt an der Messstelle ablesen, gerätespezifische Parameter im Feld konfigurieren und die Inbetriebnahme durchfüh-...
  • Seite 75: Vor-Ort-Anzeige

    Proline Prosonic Flow 93 PROFIBUS DP/PA Bedienung Vor-Ort-Anzeige 5.2.1 Anzeige- und Bedienelemente Mit der Vor-Ort-Anzeige können Sie wichtige Kenngrößen direkt an der Messstelle ablesen oder Ihr Gerät über das "Quick Setup" bzw. die Funktionsmatrix konfigurieren. Das Anzeigefeld besteht aus vier Zeilen, auf denen Messwerte und/oder Statusgrößen (Durchfluss- richtung, Teilfüllung Rohr, Bargraph, usw.) angezeigt werden.
  • Seite 76: Anzeigedarstellung (Betriebsmodus)

    Bedienung Proline Prosonic Flow 93 PROFIBUS DP/PA 5.2.2 Anzeigedarstellung (Betriebsmodus) Das Anzeigefeld besteht aus insgesamt drei Zeilen, auf denen Messwerte und/oder Statusgrößen (Durchflussrichtung, Bargraph, usw.) angezeigt werden. Der Anwender hat die Möglichkeit, die Zuordnung der Anzeigezeilen zu bestimmten Anzeigegrößen beliebig zu ändern und nach seinen Bedürfnissen anzupassen (...
  • Seite 77: Anzeigesymbole

    Proline Prosonic Flow 93 PROFIBUS DP/PA Bedienung 5.2.4 Anzeigesymbole Die im linken Anzeigefeld dargestellten Symbole erleichtern dem Anwender vor Ort das Ablesen und Erkennen von Messgrößen, Gerätestatus und Fehlermeldungen. Anzeigesymbol Bedeutung Anzeigesym- Bedeutung Systemfehler Prozessfehler Störmeldung Hinweismeldung (mit Auswirkung auf Ausgänge) (ohne Auswirkung auf Ausgänge)
  • Seite 78: Kurzanleitung Zur Funktionsmatrix

    Bedienung Proline Prosonic Flow 93 PROFIBUS DP/PA Kurzanleitung zur Funktionsmatrix Hinweis! • Beachten Sie unbedingt die allgemeinen Hinweise  ä 79 • Funktionsbeschreibungen  Handbuch "Beschreibung Gerätefunktionen" HOME-Position  F  Einstieg in die Funktionsmatrix O / S  Block auswählen (z.B. ANZEIGE)  F) O / S ...
  • Seite 79: Allgemeine Hinweise

    Anzeige automatisch eine Aufforderung zur Code-Eingabe. • Wird als Kundencode "0" eingegeben, so ist die Programmierung immer freigegeben! • Falls Sie den persönlichen Code nicht mehr greifbar haben, kann Ihnen Ihre Endress+Hauser- Serviceorganisation weiterhelfen. "...
  • Seite 80: Fehlermeldungen

    Bedienung Proline Prosonic Flow 93 PROFIBUS DP/PA Fehlermeldungen 5.4.1 Fehlerart Fehler, die während der Inbetriebnahme oder des Messbetriebs auftreten, werden sofort angezeigt. Liegen mehrere System- oder Prozessfehler vor, so wird immer derjenige mit der höchsten Priorität angezeigt! Das Messsystem unterscheidet grundsätzlich zwei Fehlerarten: •...
  • Seite 81: Bedienmöglichkeiten

    Das Test- und Simulationsgerät Fieldcheck wird für die Überprüfung von Durchfluss-Messgeräten im Feld eingesetzt. Zusammen mit dem Softwarepaket "FieldCare" können Testergebnisse in eine Datenbank übernommen, ausgedruckt und für Zertifizierungen durch Behörden weiter verwendet werden. Weitere Informationen erhalten Sie bei Ihrer zuständigen Endress+Hauser Vertretung. Endress+Hauser...
  • Seite 82 Das Test- und Simulationsgerät Fieldcheck wird für die Überprüfung von Durchfluss-Messgeräten im Feld eingesetzt. Zusammen mit dem Softwarepaket "FieldCare" können Testergebnisse in eine Datenbank übernommen, ausgedruckt und für Zertifizierungen durch Behörden weiter verwendet werden. Weitere Informationen erhalten Sie bei Ihrer zuständigen Endress+Hauser Vertretung. Endress+Hauser...
  • Seite 83: Hardware-Einstellungen Profibus Dp

    Proline Prosonic Flow 93 PROFIBUS DP/PA Bedienung Hardware-Einstellungen PROFIBUS DP 5.6.1 Einstellen des Schreibschutzes Der Hardware-Schreibschutz kann über eine Steckbrücke auf der I/O-Platine ein- oder ausgeschaltet werden. Bei eingeschalteten Hardware-Schreibschutz ist ein Schreibzugriff auf die Gerätefunktionen via PROFIBUS (azyklische Datenübertragung, z.B. Bedienprogramm via Field- Care) nicht möglich.
  • Seite 84: Einstellen Der Geräteadresse

    Bedienung Proline Prosonic Flow 93 PROFIBUS DP/PA 5.6.2 Einstellen der Geräteadresse Die Adresse muss bei einem PROFIBUS DP/PA Gerät immer eingestellt werden. Gültige Geräte- adressen liegen im Bereich 1…126. In einem PROFIBUS DP/PA Netz kann jede Adresse nur ein- mal vergeben werden. Bei nicht korrekt eingestellter Adresse wird das Messgerät vom Master nicht erkannt.
  • Seite 85: Abschlusswiderstände Einstellen

    Proline Prosonic Flow 93 PROFIBUS DP/PA Bedienung 5.6.3 Abschlusswiderstände einstellen Hinweis! Es ist wichtig die RS485 Leitung am Anfang und Ende des Bussegments richtig abzuschließen, da Fehlanpassungen der Impedanz zu Reflexionen auf der Leitung führen und dadurch eine fehlerhafte Kommunikationsübertragung verursacht werden kann.
  • Seite 86: Hardware-Einstellungen Profibus Pa

    Bedienung Proline Prosonic Flow 93 PROFIBUS DP/PA Hardware–Einstellungen PROFIBUS PA 5.7.1 Einstellen des Schreibschutzes Der Hardware–Schreibschutz kann über eine Steckbrücke auf der I/O–Platine ein– oder ausgeschaltet werden. Bei eingeschalteten Hardware–Schreibschutz ist ein Schreibzugriff auf die Gerätefunktionen via PROFIBUS (azyklische Datenübertragung, z.B. via Bedienprogramm "Field- Care") nicht möglich.
  • Seite 87: Einstellen Der Geräteadresse

    Proline Prosonic Flow 93 PROFIBUS DP/PA Bedienung 5.7.2 Einstellen der Geräteadresse Die Adresse muss bei einem PROFIBUS PA Gerät immer eingestellt werden. Gültige Geräteadressen liegen im Bereich 1…126. In einem PROFIBUS Netz kann jede Adresse nur einmal vergeben wer- den. Bei nicht korrekt eingestellter Adresse wird das Messgerät vom Master nicht erkannt. Alle Messgeräte werden ab Werk mit der Adresse 126 und Software–Adressierung ausgeliefert.
  • Seite 88: Inbetriebnahme

    Inbetriebnahme Proline Prosonic Flow 93 PROFIBUS DP/PA Inbetriebnahme Installations- und Funktionskontrolle Vergewissern Sie sich, dass die folgenden Installations- und Funktionskontrollen erfolgreich durchgeführt wurden, bevor Sie die Versorgungsspannung für das Messgerät einschalten: • Checkliste "Einbaukontrolle"  ä 57 • Checkliste "Anschlusskontrolle"  ä 73...
  • Seite 89: Quick Setup

    Proline Prosonic Flow 93 PROFIBUS DP/PA Inbetriebnahme Quick Setup Bei Messgeräten ohne Vor-Ort-Anzeige, sind die einzelnen Parameter und Funktionen über das Bedienprogramm, z. B. FieldCare zu konfigurieren. Falls das Messgerät mit einer Vor-Ort-Anzeige ausgestattet ist, können über die folgenden Quick Setup-Menüs alle für den Standard-Messbetrieb wichtigen Geräteparameter sowie Zusatzfunktio-...
  • Seite 90 Inbetriebnahme Proline Prosonic Flow 93 PROFIBUS DP/PA Hinweis! Wird bei einer Abfrage die Tastenkombination X gedrückt, erfolgt ein Rücksprung in die Zelle SETUP AUFNEHMER (1001). Die bereits vorgenommene Konfiguration bleibt jedoch gültig. Wird ein Kanal ausgewählt für den zuvor schon ein Quick Setup ausgeführt wurde, werden die vorigen Werte über- schrieben.
  • Seite 91: Quick-Setup "Inbetriebnahme

    Proline Prosonic Flow 93 PROFIBUS DP/PA Inbetriebnahme 6.3.2 Quick-Setup "Inbetriebnahme" 1002 XXX.XXX.XX Quick Setup Inbetriebn. 2000 Sprache HOME-POSITION Einstellungs- vorgaben System- einheiten Auswahl Viskosität Volumenfluss Temperatur Länge Geschw. Beenden Systemeinheiten 0423 0402 0422 0424 0425 Einheit Einheit Einheit Einheit Einheit...
  • Seite 92: Quick Setup "Kommunikation

    Inbetriebnahme Proline Prosonic Flow 93 PROFIBUS DP/PA Hinweis! • Wird bei einer Abfrage die Tastenkombination X gedrückt, erfolgt ein Rücksprung in die Zelle SETUP INBETRIEB- NAHME (1002). Die bereits vorgenommene Konfiguration bleibt jedoch gültig. • Das Quick Setup "Inbetriebnahme" ist durchzuführen bevor eines der nachfolgend beschriebenen Quick Setups ausge- führt wird.
  • Seite 93 Proline Prosonic Flow 93 PROFIBUS DP/PA Inbetriebnahme Quick Setup "Kommunikation" 6101 BUS-ADRESSE Eingabe der Geräteadresse (zulässiger Adressbereich: 1…126) Werkeinstellung: 6140 SELECTION GSD Auswahl des Betriebsmodus (GSD-Datei), mit dem die zyklische Kommunikation zum PROFIBUS Master erfolgen soll. Auswahl: HERSTELLER SPEZ.  das Messgerät wird im herstellerspezifi- schen Modus betrieben.
  • Seite 94: Datensicherung/-Übertragung

    Inbetriebnahme Proline Prosonic Flow 93 PROFIBUS DP/PA 6.3.4 Datensicherung/-übertragung Mit der Funktion T-DAT VERWALTEN können Sie Daten (Geräteparameter und -einstellungen) zwischen dem T-DAT (auswechselbarer Datenspeicher) und dem EEPROM (Gerätespeicher) über- tragen. Für folgende Anwendungsfälle ist dies notwendig: • Backup erstellen: aktuelle Daten werden von einem EEPROM in den T-DAT übertragen.
  • Seite 95: Inbetriebnahme Der Profibus-Schnittstelle

    Proline Prosonic Flow 93 PROFIBUS DP/PA Inbetriebnahme Inbetriebnahme der PROFIBUS-Schnittstelle Hinweis! • Eine ausführliche Beschreibung aller für die Inbetriebnahme erforderlichen Funktionen finden Sie im Handbuch "Beschreibung Gerätefunktionen", das ein separater Bestandteil dieser Betriebsan- leitung ist. • Um Gerätefunktionen, Zahlenwerte oder Werkseinstellungen zu verändern, muss ein Zahlen- code (Werkeinstellung: 93) eingegeben werden.
  • Seite 96: Mögliche Einstellungen

    Inbetriebnahme Proline Prosonic Flow 93 PROFIBUS DP/PA Konfiguration der Analog Input Funktionsblöcke 1…8: Das Messgerät verfügt über acht Analog Input Funktionsblöcke (Module AI), über die unter- schiedliche Messgrößen zyklisch an den PROFIBUS Master (Klasse 1) übertragen werden kön- nen. Nachfolgend wird die Zuordnung einer Messgröße zum Analog Input Funktionsblock am Beispiel des Analog Input Funktionsblocks 1 (Modul AI, Steckplatz 1) dargestellt.
  • Seite 97 Proline Prosonic Flow 93 PROFIBUS DP/PA Inbetriebnahme Konfiguration der Summenzähler 1…3: Das Messgerät verfügt über drei Summenzähler. Nachfolgend wird die Konfiguration der Sum- menzähler am Beispiel des Summenzählers 1 dargestellt. • Über die Funktion KANAL (6133) können Sie die Messgröße (z.B. Massefluss) bestimmen, die als Summenzählerwert an den PROFIBUS Master (Klasse 1) übertragen werden soll:...
  • Seite 98: Inbetriebnahme Profibus Pa

    Inbetriebnahme Proline Prosonic Flow 93 PROFIBUS DP/PA Auswahl des Betriebsmodus Auswahl des Betriebsmodus (GSD-Datei), mit dem die zyklische Kommunikation zum PROFIBUS Master (Klasse 1) erfolgen soll. GRUNDFUNKTION (G)  PROFIBUS DP (GBA)  BETRIEB (614)  SELECTION GSD (6140)  Auswahl: –...
  • Seite 99 Proline Prosonic Flow 93 PROFIBUS DP/PA Inbetriebnahme Hinweis! • Die Konfiguration der Systemeinheiten für die Summenzähler wird separat beschrieben  siehe Schritt 7 • Wird die Systemeinheit einer Messgröße über die Vor-Ort-Bedienung bzw. ein Bedien- programm geändert, so hat dies zunächst keine Auswirkung auf die Einheit, die benutzt wird um die Messgröße an den PROFIBUS Master (Klasse 1) zu übertragen.
  • Seite 100 Inbetriebnahme Proline Prosonic Flow 93 PROFIBUS DP/PA GRUNDFUNKTION (G)  SYSTEMPARAMETER (GLA)  EINSTELLUNGEN (660)  MESSMODUS (6601)  Auswahl einer der folgenden Optionen: – UNIDIREKTIONAL (Werkeinstellung) = nur die positiven Durchflussanteile – BIDIREKTIONAL = die positiven und negativen Durchflussanteile Konfiguration der Summenzähler 1…3:...
  • Seite 101 Proline Prosonic Flow 93 PROFIBUS DP/PA Inbetriebnahme Auswahl des Betriebsmodus Auswahl des Betriebsmodus (GSD-Datei), mit dem die zyklische Kommunikation zum PROFIBUS Master (Klasse 1) erfolgen soll. GRUNDFUNKTION (G)  PROFIBUS PA (GCA)  BETRIEB (614)  SELECTION GSD (6140)  Auswahl: –...
  • Seite 102: Systemintegration Profibus Dp/Pa

    EH_1530_s.bmp/.dib Bezugsquellen • Internet (Endress+Hauser)  www.endress.de  Download • CD-ROM mit allen GSD-Dateien zu Endress+Hauser Geräten  Bestell-Nr.: 56003894 Inhalte der Download-Datei aus dem Internet und der CD-ROM • Alle Endress+Hauser GSD-Dateien (Standard und Extended Format) • Endress+Hauser Typ-Dateien •...
  • Seite 103 Jedes Gerät erhält von der Profibus-Nutzerorganisation (PNO) eine Identifikationsnummer (IDNr.). Aus dieser leitet sich der Name der Gerätestammdatei (GSD) ab. Für Endress+Hauser beginnt diese ID-Nr. mit der Herstellerkennung 15xx. Um eine bessere Zuordnung und Eindeudigkeit zur jeweiligen GSD zu erhalten lauten die GSDNa-...
  • Seite 104: Auswahl Der Gsd-Datei Im Messgerät

    Inbetriebnahme Proline Prosonic Flow 93 PROFIBUS DP/PA 6.5.2 Auswahl der GSD-Datei im Messgerät Je nachdem, welche GSD-Datei im PROFIBUS Mastersystem verwendet wird, muss im Messgerät über die Funktion SELECTION GSD die entsprechende GSD-Datei eingestellt werden. GRUNDFUNKTION (G)  PROFIBUS DP/PA (GBA/GCA)  BETRIEB (614)  SELECTION GSD (6140) ...
  • Seite 105: Zyklische Datenübertragung Profibus Dp

    Proline Prosonic Flow 93 PROFIBUS DP/PA Inbetriebnahme Zyklische Datenübertragung PROFIBUS DP Nachfolgend finden Sie die Beschreibung der zyklischen Datenübertragung bei Verwendung der Prosonic Flow 93 GSD-Datei (komplette Gerätefunktionalität 6.6.1 Blockmodell Das dargestellte Blockmodell zeigt, welche Ein- und Ausgangsdaten Prosonic Flow 93 für den zykli- schen Datenaustausch über PROFIBUS DP zur Verfügung stellt:...
  • Seite 106 Inbetriebnahme Proline Prosonic Flow 93 PROFIBUS DP/PA Bei der Konfiguration der Module im PROFIBUS Mastersystem muss folgende Reihenfolge/Zuord- nung unbedingt eingehalten werden: Reihen- folge Modul Beschreibung Steck- platz(Slot) Analog Input Funktionsblock 1 Ausgangsgröße  Volumenfluss Kanal 1 (Werkeinstellung) Analog Input Funktionsblock 2 Ausgangsgröße ...
  • Seite 107: Beschreibung Der Module

    Proline Prosonic Flow 93 PROFIBUS DP/PA Inbetriebnahme 6.6.3 Beschreibung der Module Modul AI (Analog Input) Über das Modul AI (Steckplatz 1…8) wird die entsprechende Messgröße inkl. Status zyklisch an den PROFIBUS Master (Klasse 1) übertragen. In den ersten vier Bytes wird die Messgröße in Form einer Gleitkommazahl nach IEEE 754-Standard dargestellt.
  • Seite 108 Inbetriebnahme Proline Prosonic Flow 93 PROFIBUS DP/PA Werkeinstellung: Modul Analog Messgröße Einheit Kennung für Input Funktion Funktions- CHANNEL block AI (Steckplatz 1) VOLUMENFLUSS KANAL 1 m³/h AI (Steckplatz 2) SCHALLGESCHWINDIGKEIT KANAL 1 AI (Steckplatz 3) DURCHFLUSSGESCHWINDIGKEIT KANAL 1 AI (Steckplatz 4) VOLUMENFLUSS KANAL 2 m³/h...
  • Seite 109 Proline Prosonic Flow 93 PROFIBUS DP/PA Inbetriebnahme Mögliche Einstellungen: Mögliche Einstellungen: Summenzählerwert/Messgröße (Kanal 1 = aktiv) Kennung für Funktion CHANNEL VOLUMENFLUSS KANAL 1 (Werkeinstellung Summenzähler 1…3) Summenzählerwert/Messgröße (Kanal 1 + Kanal 2 = aktiv) Kennung für Funktion CHANNEL VOLUMENFLUSS KANAL 1 (Werkeinstellung Summenzähler 1…3)
  • Seite 110 Inbetriebnahme Proline Prosonic Flow 93 PROFIBUS DP/PA Hinweis! Nachdem der Summenzählerwert auf den Wert 0 zurück- bzw. auf den voreingestellten Wert gesetzt wurde, läuft die Aufsummierung automatisch weiter. Es ist kein weiterer Wechsel der Steuervariabel auf 0 für einen erneuten Start der Aufsummierung nötig.
  • Seite 111 Proline Prosonic Flow 93 PROFIBUS DP/PA Inbetriebnahme Beispiel für den Einsatz des Moduls SETTOT_MODETOT_TOTAL Wird die Funktion SETTOT auf den Wert 1 (= Rücksetzen des Summenzählers) gesetzt, so wird der Wert für die aufsummierte Summe auf den Wert 0 zurückgesetzt.
  • Seite 112 Inbetriebnahme Proline Prosonic Flow 93 PROFIBUS DP/PA Beispiel (Wechsel des Ausgangsbytes) nach Auswirkung  Messwertunterdrückung Kanal 1 wird eingeschaltet  keine Auswirkung  Messwertunterdrückung Kanal 1 wird ausgeschaltet  keine Auswirkung Ausgangsdaten Byte 1 Steuerung Modul EMPTY_MODULE Das Messgerät ist ein so genannter modularer PROFIBUS Slave. Im Gegensatz zu einem Kompakt- slave ist der Aufbau eines modularen Slaves variabel, er besteht aus mehreren einzelnen Modulen.
  • Seite 113: Mit Simatic S7 Hw-Konfig

    Proline Prosonic Flow 93 PROFIBUS DP/PA Inbetriebnahme 6.6.4 Projektierungsbeispiele mit Simatic S7 HW-Konfig Beispiel 1: A0008802 Abb. 90: Vollkonfiguration mittels der Prosonic Flow 93 GSD-Datei Bei der Konfiguration der Module im PROFIBUS Master (Klasse 1) muss die folgende Reihenfolge unbedingt eingehalten werden: Reihenfolge Byte-Länge...
  • Seite 114 Inbetriebnahme Proline Prosonic Flow 93 PROFIBUS DP/PA Reihenfolge Byte-Länge Byte-Länge Steckplatz Modul Beschreibung Eingangsdaten Ausgangsdaten (Slot) Summenzähler Funktionsblock 2 TOTAL  Ausgangsgröße = aufsummierter Massefluss SETTOT_MODETOT_TOTAL (Werkeinstellung) SETTOT  Steuerung Summenzähler MODETOT  Konfiguration Summenzähler Summenzähler Funktionsblock 3 TOTAL  Ausgangsgröße = aufsummierter Massefluss...
  • Seite 115 Proline Prosonic Flow 93 PROFIBUS DP/PA Inbetriebnahme Beispiel 2: A0008803 Abb. 91: In diesem Projektierungsbeispiel werden nicht benötigte Module durch das Modul EMPTY_MODULE ersetzt. Verwendet wird die Prosonic Flow 93 GSD-Datei. Mit dieser Konfiguration wird der Analog Input Funktionsblock 1 (Steckplatz 1), der Summen- zählerwert TOTAL (Steckplatz 9) und die zyklische Steuerung von Gerätefunktionen...
  • Seite 116: Zyklische Datenübertragung Profibus Pa

    Inbetriebnahme Proline Prosonic Flow 93 PROFIBUS DP/PA Zyklische Datenübertragung PROFIBUS PA Nachfolgend finden Sie die Beschreibung der zyklischen Datenübertragung bei Verwendung der Prosonic Flow 93 GSD-Datei (komplette Gerätefunktionalität 6.7.1 Blockmodell Das dargestellte Blockmodell zeigt, welche Ein- und Ausgangsdaten Prosonic Flow 93 für den zykli- schen Datenaustausch über PROFIBUS PA zur Verfügung stellt:...
  • Seite 117 Proline Prosonic Flow 93 PROFIBUS DP/PA Inbetriebnahme Bei der Konfiguration der Module im PROFIBUS Mastersystem muss folgende Reihenfolge/Zuord- nung unbedingt eingehalten werden: Reihen- folge Modul Beschreibung Steckplatz (Slot) Analog Input Funktionsblock 1 Ausgangsgröße  Volumenfluss Kanal 1 (Werkeinstellung) Analog Input Funktionsblock 2 Ausgangsgröße ...
  • Seite 118: Beschreibung Der Module

    Inbetriebnahme Proline Prosonic Flow 93 PROFIBUS DP/PA 6.7.3 Beschreibung der Module Modul AI (Analog Input) Über das Modul AI (Steckplatz 1…8) wird die entsprechende Messgröße inkl. Status zyklisch an den PROFIBUS Master (Klasse 1) übertragen. In den ersten vier Bytes wird die Messgröße in Form einer Gleitkommazahl nach IEEE 754-Standard dargestellt.
  • Seite 119 Proline Prosonic Flow 93 PROFIBUS DP/PA Inbetriebnahme Werkeinstellung: Modul Analog Messgröße Einheit Kennung für Input Funktion Funktions- CHANNEL block AI (Steckplatz 1) VOLUMENFLUSS KANAL 1 m³/h AI (Steckplatz 2) SCHALLGESCHWINDIGKEIT KANAL 1 AI (Steckplatz 3) DURCHFLUSSGESCHWINDIGKEIT KANAL 1 AI (Steckplatz 4) VOLUMENFLUSS KANAL 2 m³/h...
  • Seite 120 Inbetriebnahme Proline Prosonic Flow 93 PROFIBUS DP/PA Mögliche Einstellungen: Mögliche Einstellungen: Summenzählerwert/Messgröße (Kanal 1 = aktiv) Kennung für Funktion CHANNEL VOLUMENFLUSS KANAL 1 (Werkeinstellung Summenzähler 1…3) Summenzählerwert/Messgröße (Kanal 1 + Kanal 2 = aktiv) Kennung für Funktion CHANNEL VOLUMENFLUSS KANAL 1 (Werkeinstellung Summenzähler 1…3)
  • Seite 121 Proline Prosonic Flow 93 PROFIBUS DP/PA Inbetriebnahme Hinweis! Nachdem der Summenzählerwert auf den Wert 0 zurück- bzw. auf den voreingestellten Wert gesetzt wurde, läuft die Aufsummierung automatisch weiter. Es ist kein weiterer Wechsel der Steuervariabel auf 0 für einen erneuten Start der Aufsummierung nötig.
  • Seite 122 Inbetriebnahme Proline Prosonic Flow 93 PROFIBUS DP/PA Beispiel für den Einsatz des Moduls SETTOT_MODETOT_TOTAL Wird die Funktion SETTOT auf den Wert 1 (= Rücksetzen des Summenzählers) gesetzt, so wird der Wert für die aufsummierte Summe auf den Wert 0 zurückgesetzt.
  • Seite 123 Proline Prosonic Flow 93 PROFIBUS DP/PA Inbetriebnahme Beispiel (Wechsel des Ausgangsbytes) nach Auswirkung  Messwertunterdrückung Kanal 1 wird eingeschaltet  keine Auswirkung  Messwertunterdrückung Kanal 1 wird ausgeschaltet  keine Auswirkung Ausgangsdaten Byte 1 Steuerung Modul EMPTY_MODULE Das Messgerät ist ein so genannter modularer PROFIBUS Slave. Im Gegensatz zu einem Kompakt- slave ist der Aufbau eines modularen Slaves variabel, er besteht aus mehreren einzelnen Modulen.
  • Seite 124: Projektierungsbeispiele Mit

    Inbetriebnahme Proline Prosonic Flow 93 PROFIBUS DP/PA 6.7.4 Projektierungsbeispiele mit Simatic S7 HW-Konfig Beispiel 1: A0008802 Abb. 93: Vollkonfiguration mittels der Prosonic Flow 93 GSD-Datei Bei der Konfiguration der Module im PROFIBUS Master (Klasse 1) muss die folgende Reihenfolge unbedingt eingehalten werden: Reihenfolge Byte-Länge...
  • Seite 125 Proline Prosonic Flow 93 PROFIBUS DP/PA Inbetriebnahme Reihenfolge Byte-Länge Byte-Länge Steckplatz Modul Beschreibung Eingangsdaten Ausgangsdaten (Slot) Summenzähler Funktionsblock 2 TOTAL  Ausgangsgröße = aufsummierter Massefluss SETTOT_MODETOT_TOTAL (Werkeinstellung) SETTOT  Steuerung Summenzähler MODETOT  Konfiguration Summenzähler Summenzähler Funktionsblock 3 TOTAL  Ausgangsgröße = aufsummierter Massefluss...
  • Seite 126 Inbetriebnahme Proline Prosonic Flow 93 PROFIBUS DP/PA Beispiel 2: A0008803 Abb. 94: In diesem Projektierungsbeispiel werden nicht benötigte Module durch das Modul EMPTY_MODULE ersetzt. Verwendet wird die Prosonic Flow 93 GSD-Datei. Mit dieser Konfiguration wird der Analog Input Funktionsblock 1 (Steckplatz 1), der Summen- zählerwert TOTAL (Steckplatz 9) und die zyklische Steuerung von Gerätefunktionen...
  • Seite 127: Azyklische Datenübertragung Profibus Dp/Pa

    Proline Prosonic Flow 93 PROFIBUS DP/PA Inbetriebnahme Azyklische Datenübertragung PROFIBUS DP/PA Die azyklische Datenübertragung wird für die Übertragung von Parametern während der Inbetrieb- nahme, der Wartung oder zur Anzeige weiterer Messgrößen, die nicht im zyklischen Nutzdaten- verkehr enthalten sind, verwendet. Es können somit Parameter zur Erkennung, zur Steuerung oder zum Abgleich in den verschiedenen Blöcken (Physical Block, Transducer Block , Funktionsblock)
  • Seite 128: Abgleich

    • Bei sehr schwierigen Messstoffen (z.B. feststoffbeladen oder ausgasend) ist es möglich, dass trotz mehrmaligem Nullpunktabgleich kein stabiler Nullpunkt erreicht werden kann. Setzen Sie sich bitte in solchen Fällen mit Ihrer Endress+Hauser-Servicestelle in Verbindung. • Den aktuell gültigen Nullpunktwert können Sie über die Funktion "NULLPUNKT" abfragen (siehe Handbuch "Beschreibung Gerätefunktionen").
  • Seite 129: Datenspeicher (Historom)

    – Esc-Tasten (X) mehrmals kurz betätigen. 6.10 Datenspeicher (HistoROM) Bei Endress+Hauser umfasst die Bezeichnung HistoROM verschiedene Typen von Datenspeicher- modulen, auf denen Prozess- und Messgerätedaten abgelegt sind. Durch das Umstecken solcher Module lassen sich u. a. Gerätekonfigurationen auf andere Messgeräte duplizieren, um nur ein Bei- spiel zu nennen.
  • Seite 130: Wartung

    Wartung Proline Prosonic Flow 93 PROFIBUS DP/PA Wartung Für das Durchfluss-Messsystem Prosonic Flow 93 sind grundsätzlich keine speziellen Wartungs- arbeiten erforderlich. Außenreinigung Bei der Außenreinigung von Messgeräten ist darauf zu achten, dass das verwendete Reinigungsmit- tel die Gehäuseoberfläche und die Dichtungen nicht angreift.
  • Seite 131: Zubehör

    Proline Prosonic Flow 93 PROFIBUS DP/PA Zubehör Zubehör Für Messumformer und Messaufnehmer sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser separat bestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode erhalten Sie von Ihrer Endress+Hauser Serviceorganisation. Gerätespezifisches Zubehör Zubehör(teil) Beschreibung Bestell-Code Messumformer, Messumformer für den Austausch oder für die Lagerhaltung.
  • Seite 132: Messprinzipspezifisches Zubehör

    Zubehör Proline Prosonic Flow 93 PROFIBUS DP/PA Zubehör(teil) Beschreibung Bestell-Code Messaufnehmer DDU18 Messaufnehmer zur Schallgeschwindigkeitsmessung • –40…+80 °C (–40…+176 °F) 50091703 • 0…+170 °C (+32…+338 °F) 50091704 Messaufnehmer DDU19 Messaufnehmer zur Wandstärkemessung. 50091713 Messprinzipspezifisches Zubehör Zubehör(teil) Beschreibung Bestell-Code Montageset für Montageset für Wandaufbaugehäuse.
  • Seite 133: Kommunikationsspezifisches Zubehör

    Proline Prosonic Flow 93 PROFIBUS DP/PA Zubehör Zubehör(teil) Beschreibung Bestell-Code Verbindungskabel für Prosonic Flow P und W (DN 15…65 / ½…2½") Prosonic Flow P/W 5 m Sensorkabel, TPE-V, –20…+70 °C (–4…+158 °F) DK9SS - BAA 10 m Sensorkabel, TPE-V, –20…+70 °C (–4…+158 °F) DK9SS - BAB 15 m Sensorkabel, TPE-V, –20…+70 °C (–4…+158 °F)
  • Seite 134: Servicespezifisches Zubehör

    Zubehör Proline Prosonic Flow 93 PROFIBUS DP/PA Servicespezifisches Zubehör Zubehör(teil) Beschreibung Bestell-Code Applicator Software für die Auswahl und Auslegung von Durchfluss- DXA80 - * Messgeräten. Applicator ist sowohl über das Internet verfügbar als auch auf CD-ROM für die lokale PC-Installation.
  • Seite 135: Störungsbehebung

    Proline Prosonic Flow 93 PROFIBUS DP/PA Störungsbehebung Störungsbehebung Fehlersuchanleitung Beginnen Sie die Fehlersuche in jedem Fall mit der nachfolgenden Checkliste, falls nach der Inbe- triebnahme oder während des Messbetriebs Störungen auftreten. Über die verschiedenen Abfragen werden Sie gezielt zur Fehlerursache und den entsprechenden Behebungsmaßnahmen geführt.
  • Seite 136 Störungsbehebung Proline Prosonic Flow 93 PROFIBUS DP/PA Feldbusspannung Prüfen Sie, ob an den Klemmen 26/27 eine min. Busspannung von 9 V DC vorhanden ist. (nur bei PROFIBUS PA) Zulässiger Bereich: 9…32 V DC Zulässige Feldbuslänge und Anzahl Stichleitungen überprüfen  ä 58...
  • Seite 137: Systemfehlermeldungen

    Proline Prosonic Flow 93 PROFIBUS DP/PA Störungsbehebung Systemfehlermeldungen Schwerwiegende Systemfehler werden vom Messgerät immer als "Störmeldung" erkannt und durch ein Blitzsymbol ($) auf der Anzeige dargestellt! Störmeldungen wirken sich unmittelbar auf die Ausgänge aus. Demgegenüber werden Simulationen sowie die Messwertunterdrückung nur als "Hinweismeldung"...
  • Seite 138: Liste Der Systemfehlermeldungen

    Störungsbehebung Proline Prosonic Flow 93 PROFIBUS DP/PA • Bei Auswahl FAILSAFE_TYPE  LAST GOOD VALUE (Werkeinstellung): Lag vor dem Ausfall ein gültiger Ausgangswert vor: Quality Code (HEX) Quality Status Quality Substatus Limits 0x44 0x45 UNCERTAIN Last usable value 0x46 High Lag vor dem Ausfall kein gültiger Ausgangswert vor:...
  • Seite 139 Proline Prosonic Flow 93 PROFIBUS DP/PA Störungsbehebung PROFIBUS Messwertstatus Erweit. Diagnose- Fehlerursache / Behebung Gerätestatusmeldung meldung im (Ersatzteile Seite 145 ff.) (Vor-Ort Anzeige) PROFIBUS Master S: TRANSM. HW-DAT 0x0F Device Failure Constant T-DAT failure Fehlerursache: $: # 041 (schlecht) (Gerätefehler) 1.
  • Seite 140 Störungsbehebung Proline Prosonic Flow 93 PROFIBUS DP/PA PROFIBUS Messwertstatus Erweit. Diagnose- Fehlerursache / Behebung Gerätestatusmeldung meldung im (Ersatzteile Seite 145 ff.) (Vor-Ort Anzeige) PROFIBUS Master S: V / K KOMPATIB. 0x0F Device Failure Constant Amplifier and I/O Fehlerursache: !: # 121 (schlecht) (Gerätefehler)
  • Seite 141 Proline Prosonic Flow 93 PROFIBUS DP/PA Störungsbehebung PROFIBUS Messwertstatus Erweit. Diagnose- Fehlerursache / Behebung Gerätestatusmeldung meldung im (Ersatzteile Seite 145 ff.) (Vor-Ort Anzeige) PROFIBUS Master S: ROHRDATEN K1 0x0F Device Failure Constant Pipe data ? CH1 Fehlerursache: $: # 469 (schlecht) (Gerätefehler)
  • Seite 142 Störungsbehebung Proline Prosonic Flow 93 PROFIBUS DP/PA PROFIBUS Messwertstatus Erweit. Diagnose- Fehlerursache / Behebung Gerätestatusmeldung meldung im (Ersatzteile Seite 145 ff.) (Vor-Ort Anzeige) PROFIBUS Master 602 S: M.WERTUNTER. K1 0x53 UNCERTAIN sensor con- Constant Positive zero return Fehlerursache: !: # 602...
  • Seite 143: Prozessfehlermeldungen

    • Typenschildangaben: Bestell-Code und Seriennummer  ä 7 Serviceorganisation. Rücksendung von Geräten an Endress+Hauser Sie ein Messgerät zur Reparatur oder Kalibrierung an Endress+Hauser zurücksenden. Legen Sie dem Durchfluss-Messgerät in jedem Fall die vollständig ausgefüllte "Erklärung zur Kontamination" bei. Eine Kopiervorlage befindet sich am Schluss dieser Betriebsanleitung.
  • Seite 144: Verhalten Der Ausgänge Bei Störung

    Störungsbehebung Proline Prosonic Flow 93 PROFIBUS DP/PA Verhalten der Ausgänge bei Störung Hinweis! Das Fehlerverhalten von Strom-, Impuls- und Frequenzausgang kann über verschiedene Funktio- nen der Funktionsmatrix eingestellt werden. Ausführliche Angaben dazu können Sie dem Hand- buch "Beschreibung Gerätefunktionen" entnehmen.
  • Seite 145: Ersatzteile

    Die nachfolgende Abbildung gibt eine Übersicht der lieferbaren Ersatzteile. Hinweis! Ersatzteile können Sie direkt bei Ihrer Endress+Hauser-Serviceorganisation bestellen, unter Angabe der Seriennummer, die auf dem Messumformer-Typenschild aufgedruckt ist  ä 7. Ersatzteile werden als "Set" ausgeliefert und beinhalten folgende Teile: •...
  • Seite 146: Profibus Pa

    Störungsbehebung Proline Prosonic Flow 93 PROFIBUS DP/PA 9.6.2 PROFIBUS PA A0008653 Abb. 98: Ersatzteile für Messumformer PROFIBUS PA (Feld- und Wandaufbaugehäuse) Netzteilplatine (85…260 V AC, 20…55 V AC, 16…62 V DC) Messverstärkerplatine I/O-Platine (COM Modul), nicht umrüstbar T-DAT (Messumformer-Datenspeicher) Anzeigemodul Feldbus-Gerätestecker bestehend aus Schutzkappe, Stecker, Adapterstück PG 13,5/M20,5...
  • Seite 147: Ein-/Ausbau Von Elektronikplatinen

    Proline Prosonic Flow 93 PROFIBUS DP/PA Störungsbehebung 9.6.3 Ein-/Ausbau von Elektronikplatinen Warnung! • Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern Sie sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfer- nen. • Beschädigungsgefahr elektronischer Bauteile (ESD-Schutz)! Durch statische Aufladung können elektronischer Bauteile beschädigt oder in ihrer Funktion beeinträchtigt werden.
  • Seite 148 Störungsbehebung Proline Prosonic Flow 93 PROFIBUS DP/PA A0008652 Abb. 99: Wandaufbaugehäuse: Ein- und Ausbau der Elektronikplatine Gehäusedeckel Elektronikmodul Flachbandkabel (Anzeigemodul) Schrauben Elektronikraumabdeckung Hilfsöffnung für den Ein-/Ausbau von Platinen Netzteilplatine Messverstärkerplatine Sensorsignalkabel T-DAT (Messumformer-Datenspeicher) I/O-Platine Endress+Hauser...
  • Seite 149: Ein-/Ausbau Der Messsensoren W

    Proline Prosonic Flow 93 PROFIBUS DP/PA Störungsbehebung 9.6.4 Ein-/Ausbau der Messsensoren W Der aktive Teil des Durchflussmesssensors W "Einbau" kann ohne Prozessunterbruch ausgetauscht werden. Sensorstecker (1) vom Sensordeckel (3) ziehen. Kleinen Sprengring (2) entfernen. Er sitzt auf dem oberen Rand des Sensorhalses und hält den Sensordeckel fest.
  • Seite 150: Austausch Der Gerätesicherung

    Störungsbehebung Proline Prosonic Flow 93 PROFIBUS DP/PA 9.6.5 Austausch der Gerätesicherung Warnung! Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern Sie sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfernen. Die Gerätesicherung befindet sich auf der Netzteilplatine  Abb. 101.
  • Seite 151: Software-Historie

    Proline Prosonic Flow 93 PROFIBUS DP/PA Störungsbehebung Software-Historie Datum Software Version Software-Änderungen Dokumentation 06.2011 PROFIBUS DP/PA – Messaufnehmer Prosonic Flow W 71139004/06.11 3.06.XX (DN 15…65/ ½ …2½") – Informaton Auskleidung zum Quick Setup hinzugefühgt – Zu den Standard Rohren zusätzlich ANSI Rohre hinzugefügt...
  • Seite 152: Technische Daten

    Technische Daten Proline Prosonic Flow 93 PROFIBUS DP/PA Technische Daten 10.1 Technische Daten auf einen Blick 10.1.1 Anwendungsbereich • Durchflussmessung von Flüssigkeiten in geschlossenen Rohrleitungen. • Anwendungen in der Mess-, Steuer- und Regeltechnik zur Kontrolle von Prozessen. 10.1.2 Arbeitsweise und Systemaufbau Messprinzip Das Messsystem arbeitet nach dem Laufzeitdifferenz-Messverfahren.
  • Seite 153: Ausgangskenngrößen

    Proline Prosonic Flow 93 PROFIBUS DP/PA Technische Daten 10.1.4 Ausgangskenngrößen Ausgangssignal Stromausgang • galvanisch getrennt • aktiv/passv wählbar < 700  (bei HART: R 250 ) – aktiv: 0/4…20 mA, R 150  – passiv: 4…20 mA, max. 30 V DC, R •...
  • Seite 154 Technische Daten Proline Prosonic Flow 93 PROFIBUS DP/PA • Busadresse über DIP-Schalter am Messgerät einstellbar FOUNDATION Fieldbus Schnittstelle • FOUNDATION Fieldbus H1, IEC 61158-2 • galvanisch getrennt • Datenübertragungsgeschwindigkeit, unterstützte Baudrate: 31,25 kBit/s • Stromaufnahme = 12 mA • Fehlerstrom FDE (Fault Disconnection Electronic) = 0 mA •...
  • Seite 155: Hilfsenergie

    A0008152 Abb. 102: Kabelverschraubung für zwei Verbindungskabel (2 × Ø 4 mm / 0,16") pro Kabeleinführung Kabelspezifikation Es sind ausschließlich die von Endress+Hauser mitgelieferten Verbindungskabel zu verwenden! Die Verbindungskabel sind in unterschiedlichen Ausführungen verfügbar  ä 131. Prosonic Flow P •...
  • Seite 156: Einschaltstrom

    Technische Daten Proline Prosonic Flow 93 PROFIBUS DP/PA • Kabellänge: – für den Einsatz in einer Ex-freien Zone: 5…60 m (16,4…196,8 ft) – für den Einsatz in einer Ex-Zone: 5…30 m (16,4…98,4 ft) Prosonic Flow W • Kabelmaterial aus PVC (Standard) oder PTFE (für höhere Temperaturen) •...
  • Seite 157 Proline Prosonic Flow 93 PROFIBUS DP/PA Technische Daten Messabweichung an der Messstelle Die Messabweichung an der Messstelle setzt sich aus der Messabweichung des Messgeräts (0,5 % v.M.) und der Messabweichung aufgrund der vor Ort herrschenden Installationsbedingun- gen zusammen. Bei einer Durchflussgeschwindigkeit von > 0,3 m/s...
  • Seite 158: Einsatzbedingungen: Einbau

    Technische Daten Proline Prosonic Flow 93 PROFIBUS DP/PA Wiederholbarkeit ±0,3 % für Durchflussgeschwindigkeiten > 0,3 m/s (1 ft/s) 10.1.7 Einsatzbedingungen: Einbau Einbauhinweise Einbauort  ä 11 Einbaulage  ä 12  ä 12 Ein- und Auslaufstrecken Verbindungskabellänge Das Verbindungskabel ist in folgenden Längen verfügbar: (Messaufnehmer/-umformer) •...
  • Seite 159: Einsatzbedingungen: Prozess

    Proline Prosonic Flow 93 PROFIBUS DP/PA Technische Daten Schutzart Messumformer IP 67 (NEMA 4X) Messaufnehmer P IP 68 (NEMA 6P) Messaufnehmer W IP 67 (NEMA 4X) optional: IP 68 (NEMA 6P) Messaufnehmer DDU18 (Zubehör: Schallgeschwindigkeitsmessung) IP 68 (NEMA 6P) Messaufnehmer DDU19 (Zubehör: Wandstärkemessung) IP 67 (NEMA 4X) Stoßfestigkeit...
  • Seite 160: 10.1.10 Konstruktiver Aufbau

    Technische Daten Proline Prosonic Flow 93 PROFIBUS DP/PA 10.1.10 Konstruktiver Aufbau Bauform, Maße Die Abmessungen und Einbaulängen des Messaufnehmers und -umformers finden Sie in der separaten Dokumentation "Technischen Information" zu dem jeweiligen Messgerät, welche Sie im PDF-Format unter www.endress.com herunterladen können.
  • Seite 161 Proline Prosonic Flow 93 PROFIBUS DP/PA Technische Daten Messaufnehmer (Zubehör) Prosonic Flow DDU18; Prosonic Flow P DDU19 • Messaufnehmerhalterung: rostfreier Stahl 1.4308/CF-8 • Messaufnehmergehäuse: rostfreier Stahl 1.4301 • Spannbänder/-bügel: Gewebe oder rostfreier Stahl 1.4301 • Kontaktflächen Messaufnehmer: chemisch beständiger Kunststoff Verbindungskabel (Messaufnehmer/-umformer) Prosonic Flow 93P Prosonic Flow 93P (DN 15…65 / ½…2½")
  • Seite 162: 10.1.11 Anzeige- Und Bedienoberfläche

    10.1.12 Zertifikate und Zulassungen Ex-Zulassung Über die aktuell lieferbaren Ex-Ausführungen (ATEX, FM, CSA, IECEx, NEPSI usw.) erhalten Sie bei Ihrer Endress+Hauser Vertriebsstelle Auskunft. Alle für den Explosionsschutz relevanten Daten finden Sie in separaten Dokumentationen, die Sie bei Bedarf anfordern können. CE-Zeichen Das Messsystem erfüllt die gesetzlichen Anforderungen der EG-Richtlinien.
  • Seite 163: 10.1.13 Bestellinformationen

    Endress+Hauser Serviceorganisation. 10.1.14 Zubehör Für Messumformer und Messaufnehmer sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser separat bestellt werden können  ä 131. Ausführliche Angaben zu den betreffenden Bestellcodes erhalten Sie von Ihrer Endress+Hauser Serviceorganisation. 10.1.15 Ergänzende Dokumentation • Durchfluss-Messtechnik (FA005D) •...
