Proline Prosonic Flow 93
!
Endress+Hauser

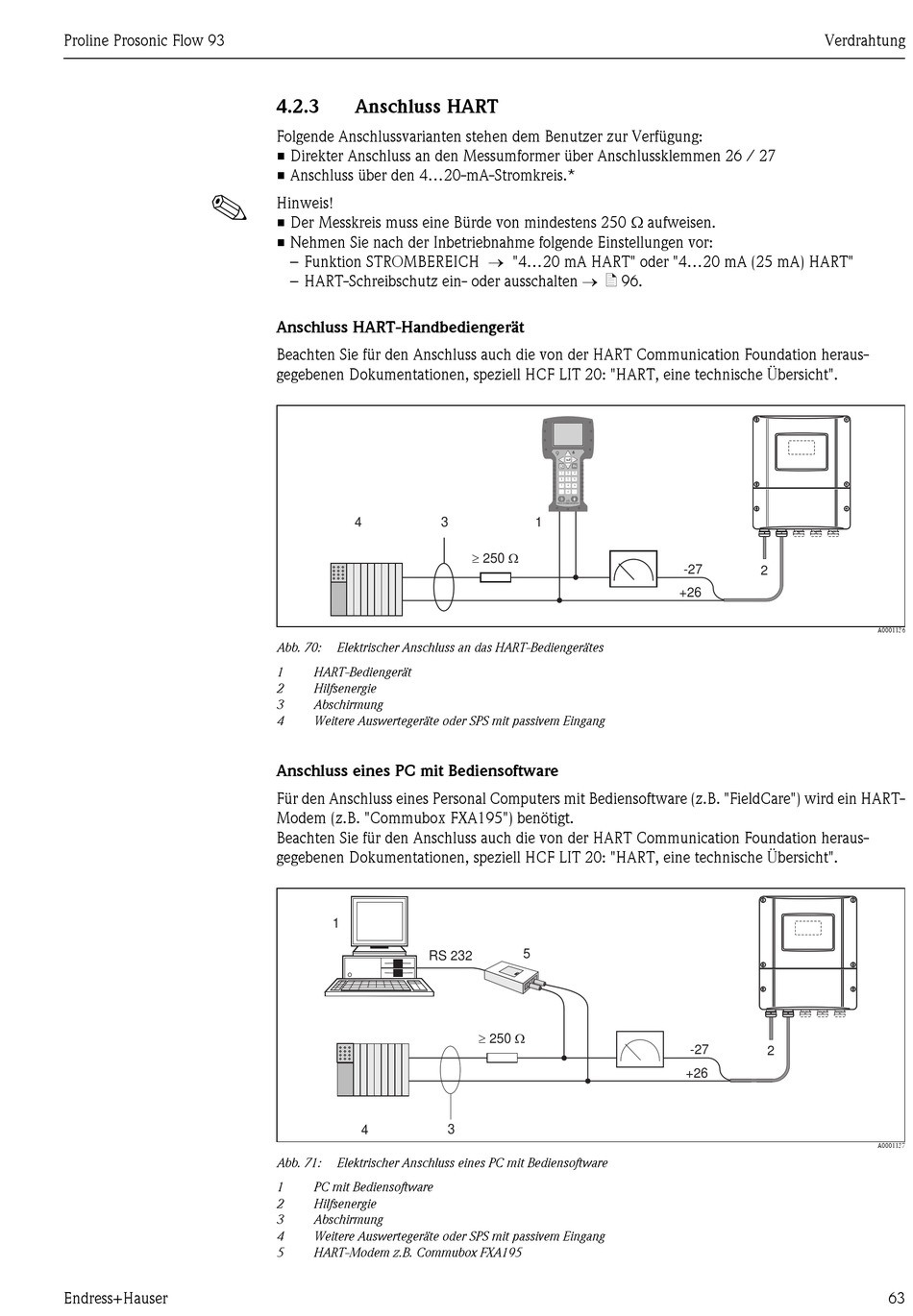

4.2.3
Anschluss HART
Folgende Anschlussvarianten stehen dem Benutzer zur Verfügung:
• Direkter Anschluss an den Messumformer über Anschlussklemmen 26 / 27
• Anschluss über den 4...20-mA-Stromkreis.*
Hinweis!
• Der Messkreis muss eine Bürde von mindestens 250 aufweisen.
• Nehmen Sie nach der Inbetriebnahme folgende Einstellungen vor:
– Funktion STROMBEREICH "4...20 mA HART" oder "4...20 mA (25 mA) HART"
– HART-Schreibschutz ein- oder ausschalten ä 96.
Anschluss HART-Handbediengerät
Beachten Sie für den Anschluss auch die von der HART Communication Foundation heraus-
gegebenen Dokumentationen, speziell HCF LIT 20: "HART, eine technische Übersicht".
4
3
Abb. 70:
Elektrischer Anschluss an das HART-Bediengerätes
1
HART-Bediengerät
2
Hilfsenergie
3
Abschirmung
4
Weitere Auswertegeräte oder SPS mit passivem Eingang
Anschluss eines PC mit Bediensoftware
Für den Anschluss eines Personal Computers mit Bediensoftware (z.B. "FieldCare") wird ein HART-
Modem (z.B. "Commubox FXA195") benötigt.
Beachten Sie für den Anschluss auch die von der HART Communication Foundation heraus-
gegebenen Dokumentationen, speziell HCF LIT 20: "HART, eine technische Übersicht".
1
RS 232
4
3
Abb. 71:
Elektrischer Anschluss eines PC mit Bediensoftware
1
PC mit Bediensoftware
2
Hilfsenergie
3
Abschirmung
4
Weitere Auswertegeräte oder SPS mit passivem Eingang
5
HART-Modem z.B. Commubox FXA195
9
6
Page
Up
Bksp
Delete
Page
On
# % &
A B C
D E F
1
2
3
Copy
Paste
Hot Key
G H I
J K L
M N O
4
5
6
Insert
+ Hot Key
P Q R S
T U V
W X Y Z
7
8
9
, ( ) '
_ < >
+ * /
.
0
-
375
FIELD COMMUNICATOR
1
³
W
250
5
³
W
250
Verdrahtung
-27
2
+26
-27
2
+26
A0001136
A0001137
63
