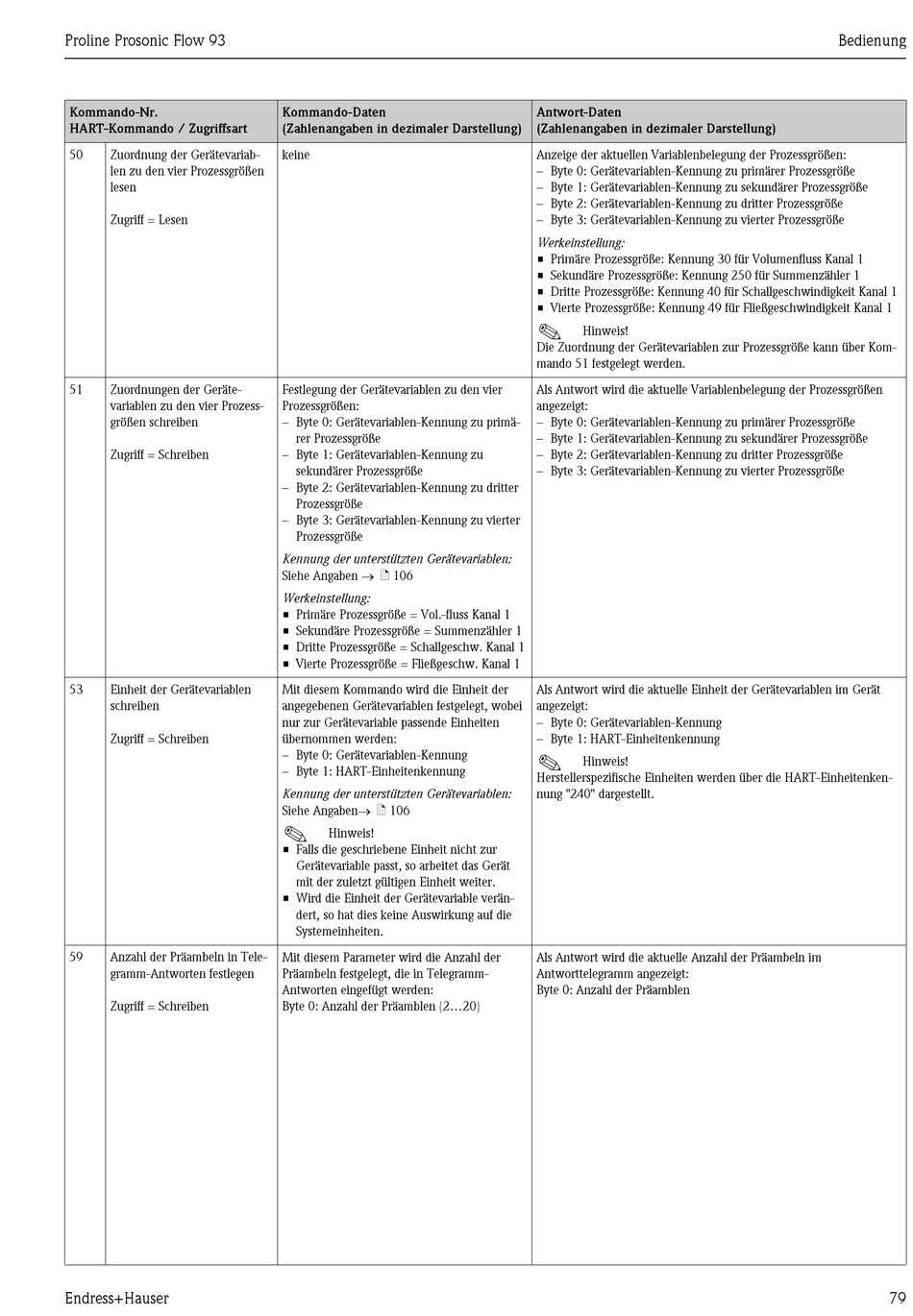

Proline Prosonic Flow 93
Kommando-Nr.
HART-Kommando / Zugriffsart
50 Zuordnung der Gerätevariab-
len zu den vier Prozessgrößen
lesen
Zugriff = Lesen
51 Zuordnungen der Geräte-
variablen zu den vier Prozess-
größen schreiben
Zugriff = Schreiben
53 Einheit der Gerätevariablen
schreiben
Zugriff = Schreiben
59 Anzahl der Präambeln in Tele-
gramm-Antworten festlegen
Zugriff = Schreiben
Endress+Hauser
Kommando-Daten
(Zahlenangaben in dezimaler Darstellung)
keine
Festlegung der Gerätevariablen zu den vier
Prozessgrößen:
– Byte 0: Gerätevariablen-Kennung zu primä-
rer Prozessgröße
– Byte 1: Gerätevariablen-Kennung zu
sekundärer Prozessgröße
– Byte 2: Gerätevariablen-Kennung zu dritter
Prozessgröße
– Byte 3: Gerätevariablen-Kennung zu vierter
Prozessgröße
Kennung der unterstützten Gerätevariablen:
Siehe Angaben  ä 106
Werkeinstellung:
• Primäre Prozessgröße = Vol.-fluss Kanal 1
• Sekundäre Prozessgröße = Summenzähler 1
• Dritte Prozessgröße = Schallgeschw. Kanal 1
• Vierte Prozessgröße = Fließgeschw. Kanal 1
Mit diesem Kommando wird die Einheit der
angegebenen Gerätevariablen festgelegt, wobei
nur zur Gerätevariable passende Einheiten
übernommen werden:
– Byte 0: Gerätevariablen-Kennung
– Byte 1: HART-Einheitenkennung
Kennung der unterstützten Gerätevariablen:
Siehe Angaben ä 106
!
Hinweis!
• Falls die geschriebene Einheit nicht zur
Gerätevariable passt, so arbeitet das Gerät
mit der zuletzt gültigen Einheit weiter.
• Wird die Einheit der Gerätevariable verän-
dert, so hat dies keine Auswirkung auf die
Systemeinheiten.
Mit diesem Parameter wird die Anzahl der
Präambeln festgelegt, die in Telegramm-
Antworten eingefügt werden:
Byte 0: Anzahl der Präamblen (2...20)
Antwort-Daten
(Zahlenangaben in dezimaler Darstellung)
Anzeige der aktuellen Variablenbelegung der Prozessgrößen:
– Byte 0: Gerätevariablen-Kennung zu primärer Prozessgröße
– Byte 1: Gerätevariablen-Kennung zu sekundärer Prozessgröße
– Byte 2: Gerätevariablen-Kennung zu dritter Prozessgröße
– Byte 3: Gerätevariablen-Kennung zu vierter Prozessgröße
Werkeinstellung:
• Primäre Prozessgröße: Kennung 30 für Volumenfluss Kanal 1
• Sekundäre Prozessgröße: Kennung 250 für Summenzähler 1
• Dritte Prozessgröße: Kennung 40 für Schallgeschwindigkeit Kanal 1
• Vierte Prozessgröße: Kennung 49 für Fließgeschwindigkeit Kanal 1
!
Hinweis!
Die Zuordnung der Gerätevariablen zur Prozessgröße kann über Kom-
mando 51 festgelegt werden.
Als Antwort wird die aktuelle Variablenbelegung der Prozessgrößen
angezeigt:
– Byte 0: Gerätevariablen-Kennung zu primärer Prozessgröße
– Byte 1: Gerätevariablen-Kennung zu sekundärer Prozessgröße
– Byte 2: Gerätevariablen-Kennung zu dritter Prozessgröße
– Byte 3: Gerätevariablen-Kennung zu vierter Prozessgröße
Als Antwort wird die aktuelle Einheit der Gerätevariablen im Gerät
angezeigt:
– Byte 0: Gerätevariablen-Kennung
– Byte 1: HART-Einheitenkennung
!
Hinweis!
Herstellerspezifische Einheiten werden über die HART-Einheitenken-
nung "240" dargestellt.
Als Antwort wird die aktuelle Anzahl der Präambeln im
Antworttelegramm angezeigt:
Byte 0: Anzahl der Präamblen
Bedienung
79
