Inbetriebnahme
#
98
6.4.3

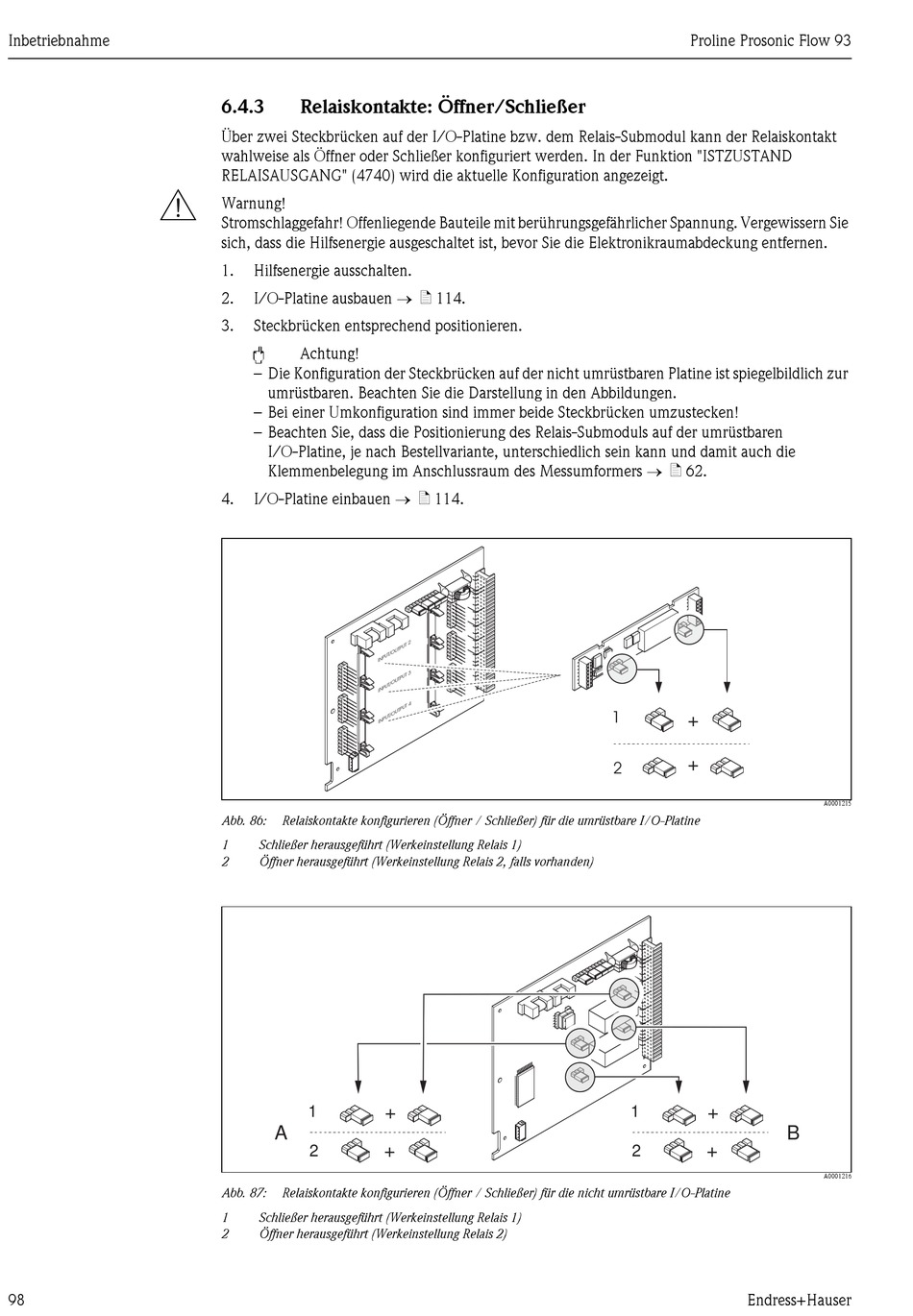

Relaiskontakte: Öffner/Schließer
Über zwei Steckbrücken auf der I/O-Platine bzw. dem Relais-Submodul kann der Relaiskontakt
wahlweise als Öffner oder Schließer konfiguriert werden. In der Funktion "ISTZUSTAND
RELAISAUSGANG" (4740) wird die aktuelle Konfiguration angezeigt.
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern Sie
sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfernen.
1.
Hilfsenergie ausschalten.
I/O-Platine ausbauen ä 114.
2.
3.
Steckbrücken entsprechend positionieren.
"
Achtung!
– Die Konfiguration der Steckbrücken auf der nicht umrüstbaren Platine ist spiegelbildlich zur
umrüstbaren. Beachten Sie die Darstellung in den Abbildungen.
– Bei einer Umkonfiguration sind immer beide Steckbrücken umzustecken!
– Beachten Sie, dass die Positionierung des Relais-Submoduls auf der umrüstbaren
I/O-Platine, je nach Bestellvariante, unterschiedlich sein kann und damit auch die
Klemmenbelegung im Anschlussraum des Messumformers ä 62.
I/O-Platine einbauen ä 114.
4.
/ O
U T
I N P
/ O
U T
I N P
/ O
U T
I N P
Abb. 86:
Relaiskontakte konfigurieren (Öffner / Schließer) für die umrüstbare I/O-Platine
1
Schließer herausgeführt (Werkeinstellung Relais 1)
2
Öffner herausgeführt (Werkeinstellung Relais 2, falls vorhanden)
+
1
A
+
2
Abb. 87:
Relaiskontakte konfigurieren (Öffner / Schließer) für die nicht umrüstbare I/O-Platine
1
Schließer herausgeführt (Werkeinstellung Relais 1)
2
Öffner herausgeführt (Werkeinstellung Relais 2)
T 2
P U
U T
T 3
P U
U T
T 4
P U
U T
Proline Prosonic Flow 93
1
+
+
2
+
1
+
2
Endress+Hauser
A0001215
B
A0001216
