Proline Prosonic Flow 93
#
!
Endress+Hauser
3.7.2

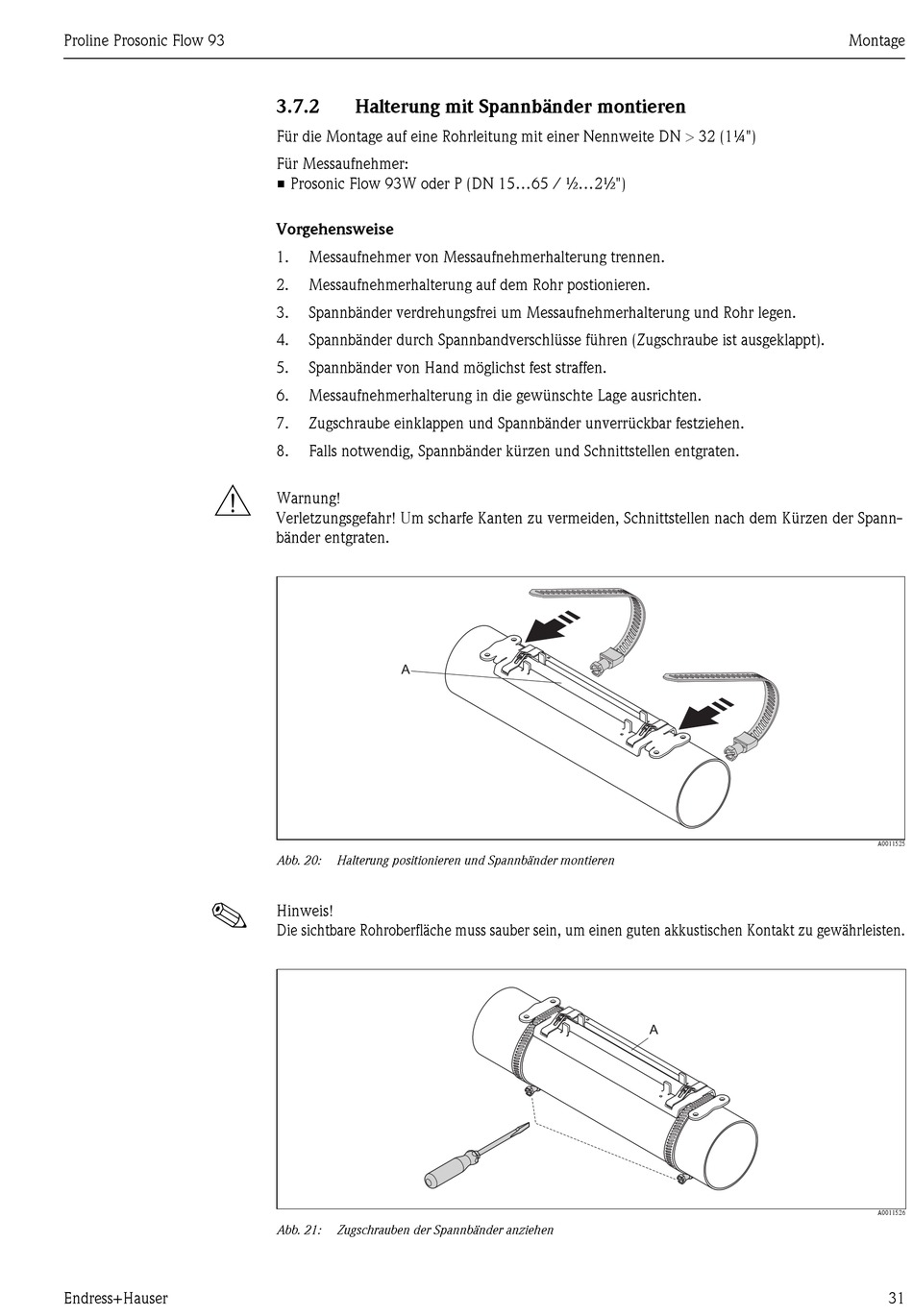

Halterung mit Spannbänder montieren
Für die Montage auf eine Rohrleitung mit einer Nennweite DN 32 (1¼")
Für Messaufnehmer:
• Prosonic Flow 93W oder P (DN 15...65 / ½...2½")
Vorgehensweise
1.
Messaufnehmer von Messaufnehmerhalterung trennen.
2.
Messaufnehmerhalterung auf dem Rohr postionieren.
3.
Spannbänder verdrehungsfrei um Messaufnehmerhalterung und Rohr legen.
4.
Spannbänder durch Spannbandverschlüsse führen (Zugschraube ist ausgeklappt).
5.
Spannbänder von Hand möglichst fest straffen.
6.
Messaufnehmerhalterung in die gewünschte Lage ausrichten.
7.
Zugschraube einklappen und Spannbänder unverrückbar festziehen.
8.
Falls notwendig, Spannbänder kürzen und Schnittstellen entgraten.
Warnung!
Verletzungsgefahr! Um scharfe Kanten zu vermeiden, Schnittstellen nach dem Kürzen der Spann-
bänder entgraten.
A
Abb. 20:
Halterung positionieren und Spannbänder montieren
Hinweis!
Die sichtbare Rohroberfläche muss sauber sein, um einen guten akkustischen Kontakt zu gewährleisten.
Abb. 21:
Zugschrauben der Spannbänder anziehen
A
Montage
A0011525
A0011526
31
