Proline Prosonic Flow 93
Endress+Hauser
3.12
Einbau Messaufnehmer DDU18
1.
Spannband vormontieren:
– Nennweiten DN 200 (8") ä 32
– Nennweiten DN 200 (8") ä 33
Die beiden Gewindebolzen müssen am Rohr gegenüberliegend positioniert werden.
2.
Messaufnehmerhalterungen über den jeweiligen Gewindebolzen schieben und mit der
Haltemutter fest anziehen.
3.
Kontaktflächen der Messaufnehmer mit einer gleichmäßigen, ca. 1 mm (0,04") dicken Schicht
Koppelmedium bestreichen. Dabei von der Nut durch das Zentrum bis zum gegenüberliegen-
den Rand gehen.
4.
Messaufnehmer in die Messaufnehmerhalterung einführen.
5.
Messaufnehmerdeckel auf die Messaufnehmerhalterung drücken und drehen, bis:
– Der Messaufnehmerdeckel hörbar einrasten
– Die Pfeilmarkierungen (Å / Æ "close") aufeinander zeigen.
6.
Verbindungskabel in den jeweiligen Messaufnehmer schrauben.

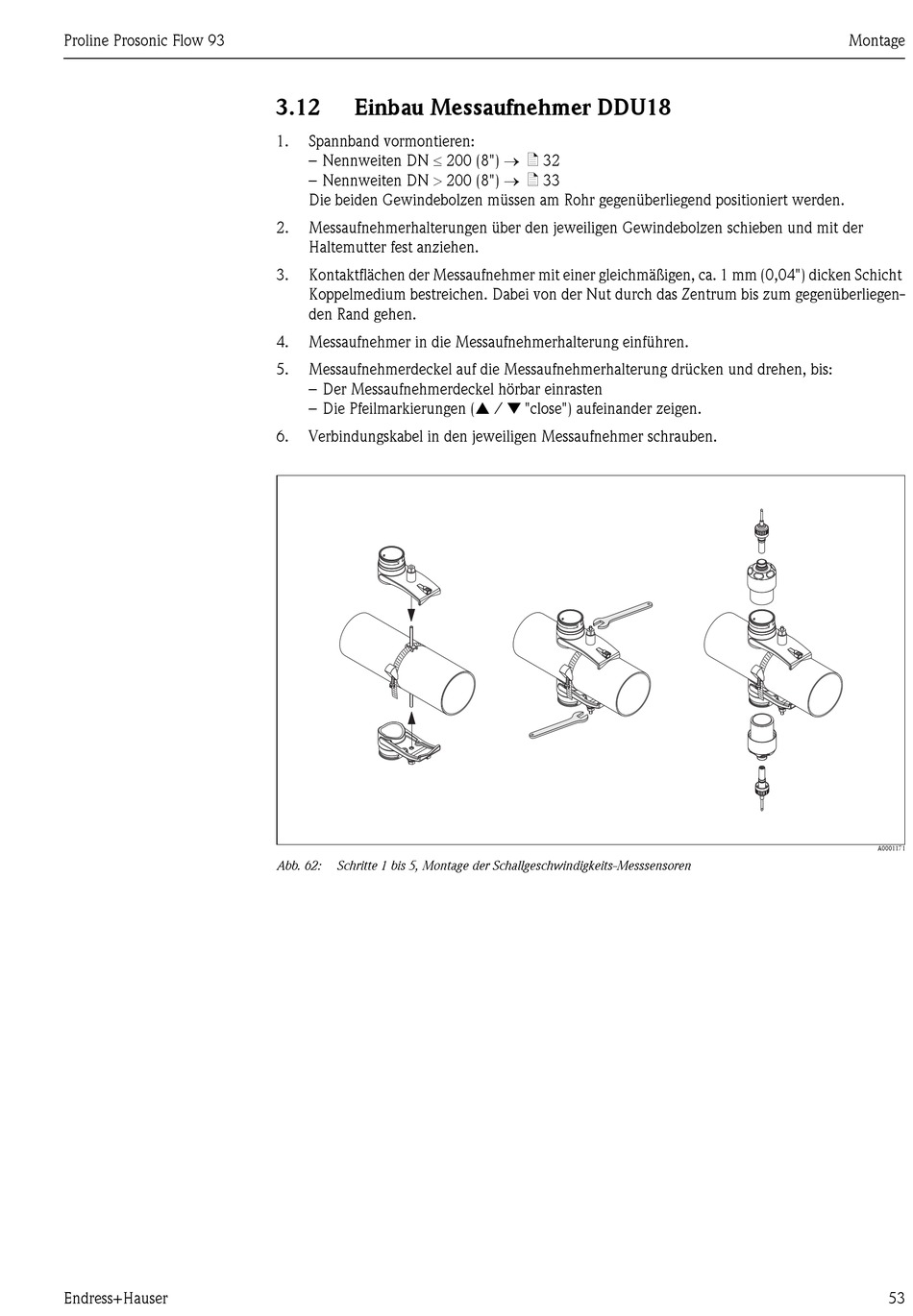

Abb. 62:
Schritte 1 bis 5, Montage der Schallgeschwindigkeits-Messsensoren
Montage
A0001171
53
