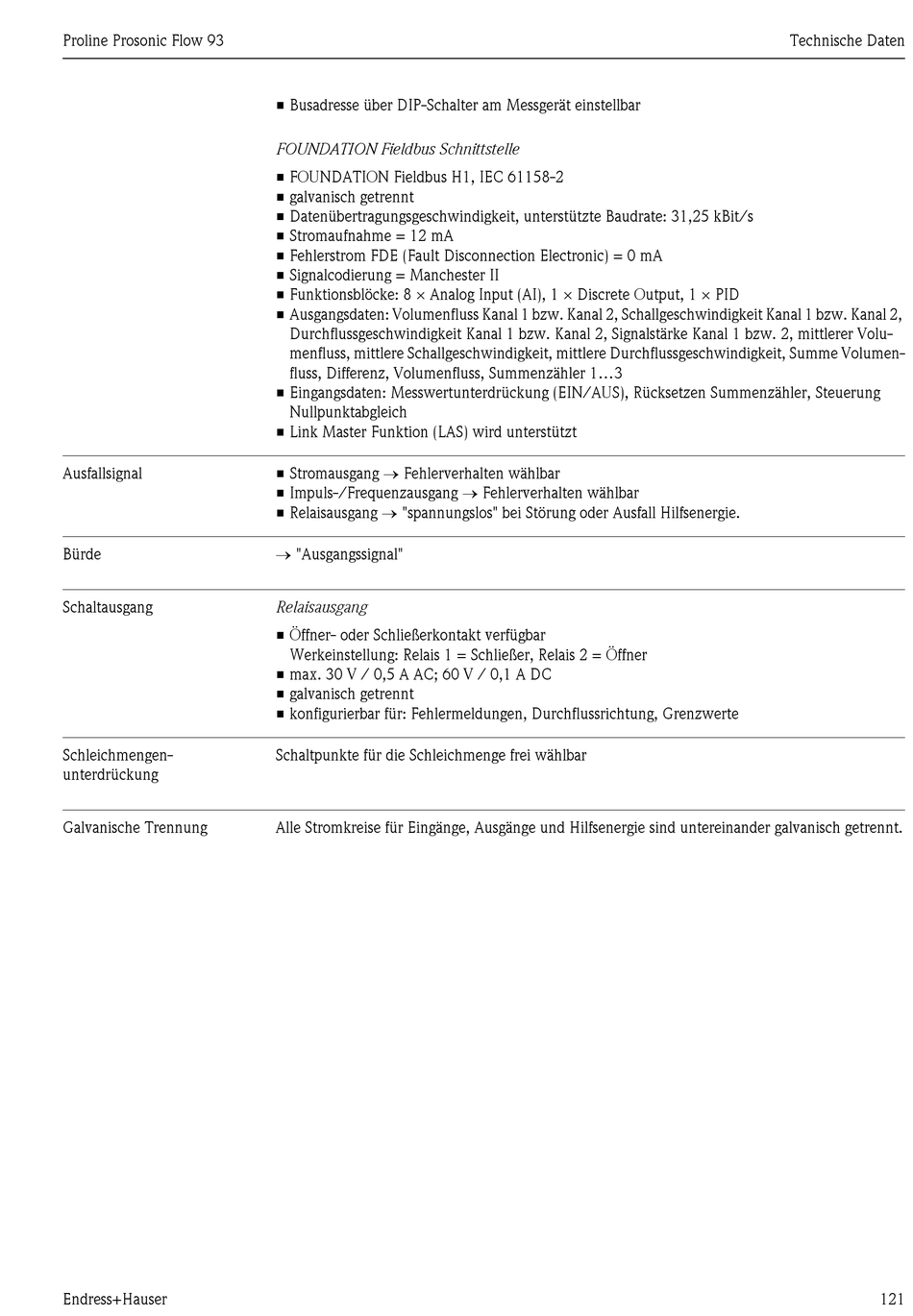

Endress+Hauser Proline Prosonic Flow 93 HART Betriebsanleitung Seite 121

Proline Prosonic Flow 93
Ausfallsignal
Bürde
Schaltausgang
Schleichmengen-
unterdrückung
Galvanische Trennung
Endress+Hauser
• Busadresse über DIP-Schalter am Messgerät einstellbar
FOUNDATION Fieldbus Schnittstelle
• FOUNDATION Fieldbus H1, IEC 61158-2
• galvanisch getrennt
• Datenübertragungsgeschwindigkeit, unterstützte Baudrate: 31,25 kBit/s
• Stromaufnahme = 12 mA
• Fehlerstrom FDE (Fault Disconnection Electronic) = 0 mA
• Signalcodierung = Manchester II
• Funktionsblöcke: 8 × Analog Input (AI), 1 × Discrete Output, 1 × PID
• Ausgangsdaten: Volumenfluss Kanal 1 bzw. Kanal 2, Schallgeschwindigkeit Kanal 1 bzw. Kanal 2,
Durchflussgeschwindigkeit Kanal 1 bzw. Kanal 2, Signalstärke Kanal 1 bzw. 2, mittlerer Volu-
menfluss, mittlere Schallgeschwindigkeit, mittlere Durchflussgeschwindigkeit, Summe Volumen-
fluss, Differenz, Volumenfluss, Summenzähler 1...3
• Eingangsdaten: Messwertunterdrückung (EIN/AUS), Rücksetzen Summenzähler, Steuerung
Nullpunktabgleich
• Link Master Funktion (LAS) wird unterstützt
• Stromausgang  Fehlerverhalten wählbar
• Impuls-/Frequenzausgang  Fehlerverhalten wählbar
• Relaisausgang  "spannungslos" bei Störung oder Ausfall Hilfsenergie.
 "Ausgangssignal"
Relaisausgang
• Öffner- oder Schließerkontakt verfügbar
Werkeinstellung: Relais 1 = Schließer, Relais 2 = Öffner
• max. 30 V / 0,5 A AC; 60 V / 0,1 A DC
• galvanisch getrennt
• konfigurierbar für: Fehlermeldungen, Durchflussrichtung, Grenzwerte
Schaltpunkte für die Schleichmenge frei wählbar
Alle Stromkreise für Eingänge, Ausgänge und Hilfsenergie sind untereinander galvanisch getrennt.
Technische Daten
