Endress+Hauser Proline Prosonic Flow 93 HART Betriebsanleitung Seite 36

Montage
36

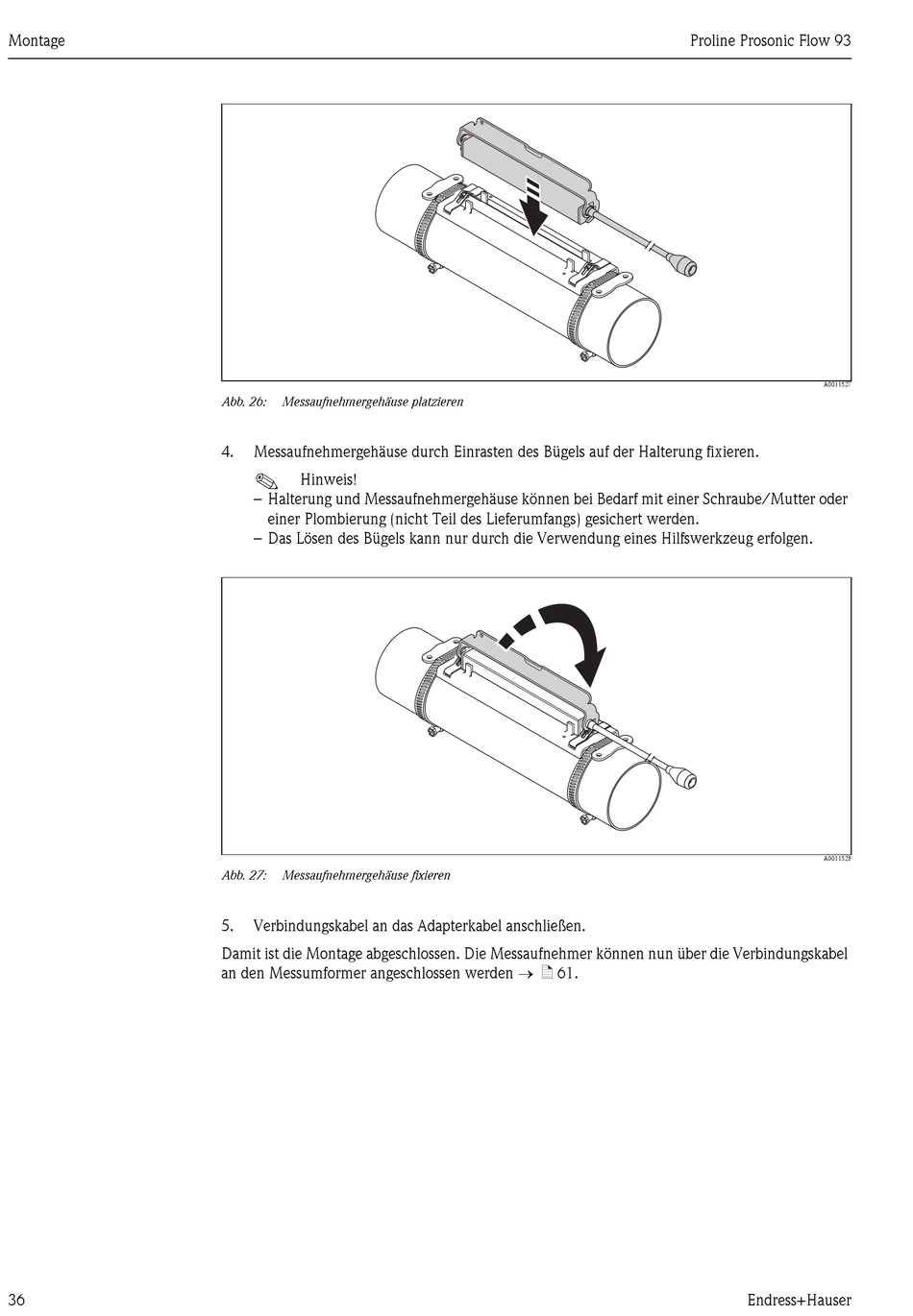

Abb. 26: Messaufnehmergehäuse platzieren
4. Messaufnehmergehäuse durch Einrasten des Bügels auf der Halterung fixieren.
!
Hinweis!
– Halterung und Messaufnehmergehäuse können bei Bedarf mit einer Schraube/Mutter oder
einer Plombierung (nicht Teil des Lieferumfangs) gesichert werden.
– Das Lösen des Bügels kann nur durch die Verwendung eines Hilfswerkzeug erfolgen.
Abb. 27: Messaufnehmergehäuse fixieren
5. Verbindungskabel an das Adapterkabel anschließen.
Damit ist die Montage abgeschlossen. Die Messaufnehmer können nun über die Verbindungskabel
an den Messumformer angeschlossen werden  ä 61.
Proline Prosonic Flow 93
A0011527
A0011528
Endress+Hauser
