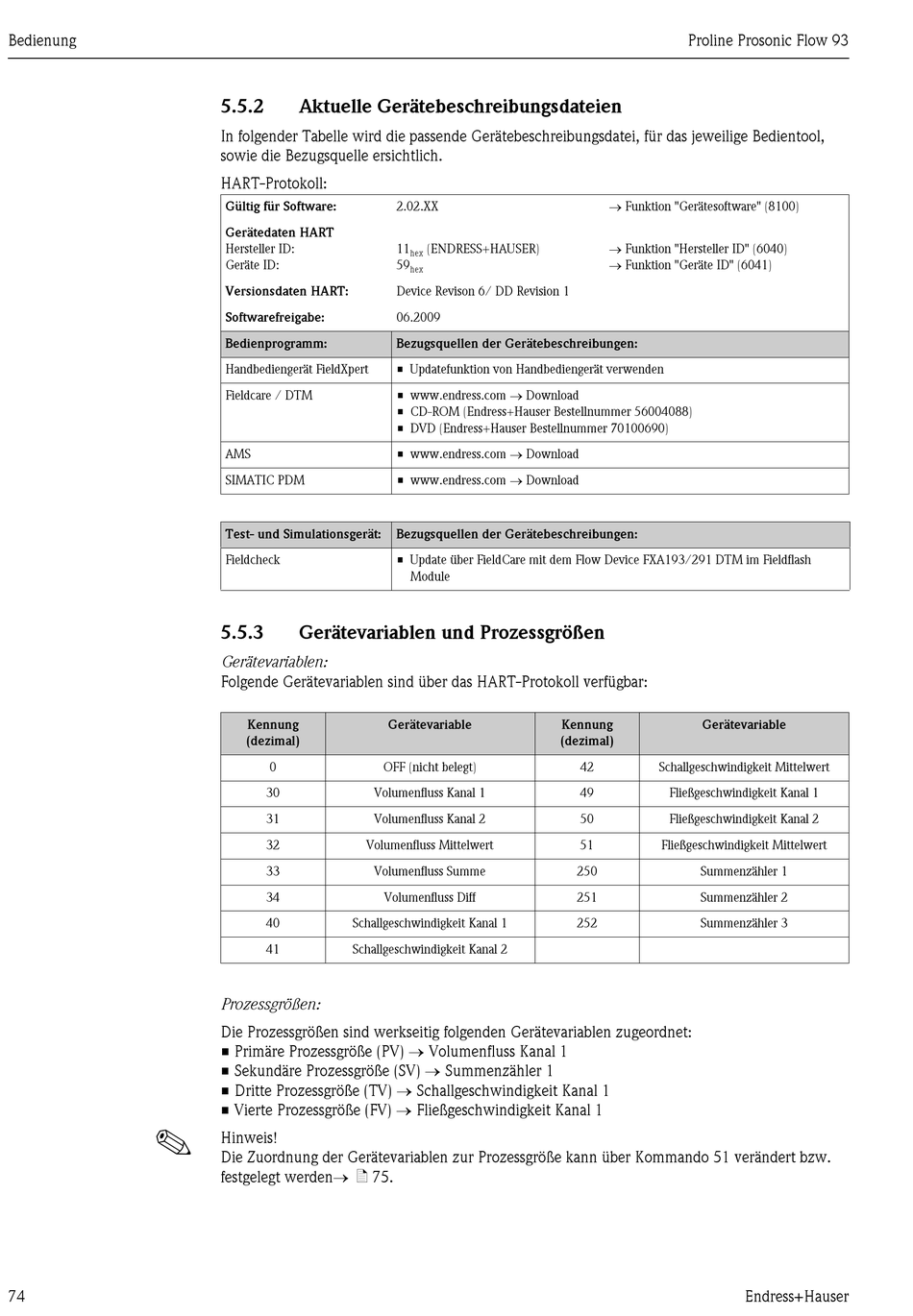

Bedienung
!
74
5.5.2 Aktuelle Gerätebeschreibungsdateien
In folgender Tabelle wird die passende Gerätebeschreibungsdatei, für das jeweilige Bedientool,
sowie die Bezugsquelle ersichtlich.

HART-Protokoll:

Gültig für Software:
Gerätedaten HART
Hersteller ID:
Geräte ID:
Versionsdaten HART:
Softwarefreigabe:
Bedienprogramm:
Handbediengerät FieldXpert
Fieldcare / DTM
AMS
SIMATIC PDM
Test- und Simulationsgerät:
Fieldcheck
5.5.3 Gerätevariablen und Prozessgrößen
Gerätevariablen:
Folgende Gerätevariablen sind über das HART-Protokoll verfügbar:
Kennung Gerätevariable
(dezimal)
0 OFF (nicht belegt)
30 Volumenfluss Kanal 1
31 Volumenfluss Kanal 2
32 Volumenfluss Mittelwert
33 Volumenfluss Summe
34 Volumenfluss Diff
40 Schallgeschwindigkeit Kanal 1
41 Schallgeschwindigkeit Kanal 2
Prozessgrößen:
Die Prozessgrößen sind werkseitig folgenden Gerätevariablen zugeordnet:
• Primäre Prozessgröße (PV)  Volumenfluss Kanal 1
• Sekundäre Prozessgröße (SV)  Summenzähler 1
• Dritte Prozessgröße (TV)  Schallgeschwindigkeit Kanal 1
• Vierte Prozessgröße (FV)  Fließgeschwindigkeit Kanal 1
Hinweis!
Die Zuordnung der Gerätevariablen zur Prozessgröße kann über Kommando 51 verändert bzw.
festgelegt werden ä 75.
2.02.XX
11 (ENDRESS+HAUSER)
hex
59
hex
Device Revison 6/ DD Revision 1
06.2009
Bezugsquellen der Gerätebeschreibungen:
• Updatefunktion von Handbediengerät verwenden
• www.endress.com  Download
• CD-ROM (Endress+Hauser Bestellnummer 56004088)
• DVD (Endress+Hauser Bestellnummer 70100690)
• www.endress.com  Download
• www.endress.com  Download
Bezugsquellen der Gerätebeschreibungen:
• Update über FieldCare mit dem Flow Device FXA193/291 DTM im Fieldflash
Module
Kennung
(dezimal)
Proline Prosonic Flow 93
 Funktion "Gerätesoftware" (8100)
 Funktion "Hersteller ID" (6040)
 Funktion "Geräte ID" (6041)
Gerätevariable
42 Schallgeschwindigkeit Mittelwert
49 Fließgeschwindigkeit Kanal 1
50 Fließgeschwindigkeit Kanal 2
51 Fließgeschwindigkeit Mittelwert
250 Summenzähler 1
251 Summenzähler 2
252 Summenzähler 3
