Einbau Prosonic Flow W und P (DN 15...65 / ½...2½")
3.8.1
Messaufnehmer montieren
Voraussetzungen
• Die Einbauabstand (Sensorabstand) ist bekannt ä 16.
• Halterung Messaufnehmer ist vormontiert ä 30.
Material
Für die Montage wird folgendes Material benötigt:
• Messaufnehmer inkl. Adapterkabel
• Verbindungskabel für den Amschluss an den Messumformer
• Koppelmedium, für eine akustischen Verbindung zwischen Messaufnehmer und Rohr
Vorgehensweise
1.
Abstand der Messaufnehmer gemäß dem ermittelten Wert für den Sensorabstand einstellen.
Zum Schieben den beweglichen Messaufnehmer leicht herunterdrücken.

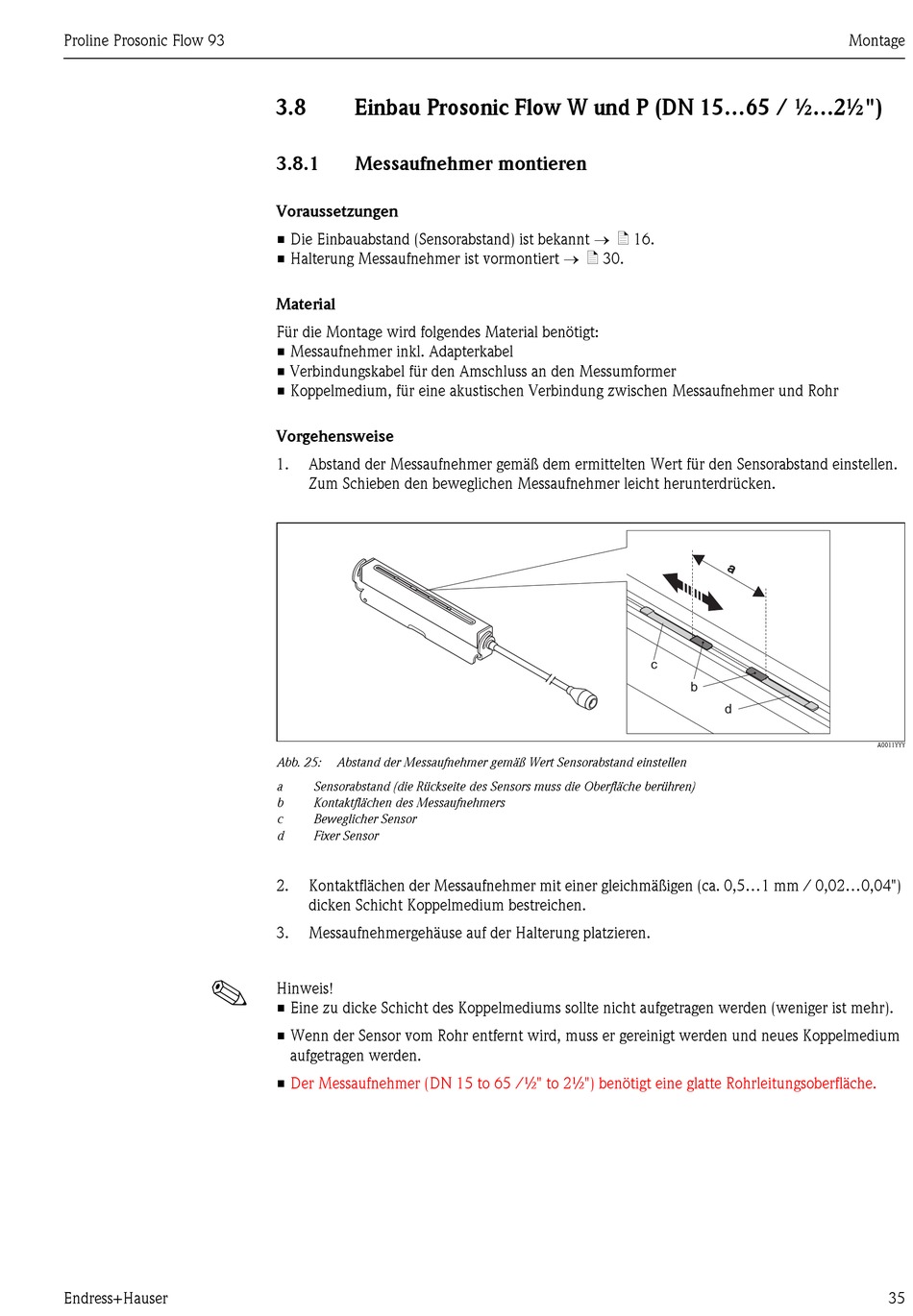

Abb. 25:
Abstand der Messaufnehmer gemäß Wert Sensorabstand einstellen
a
Sensorabstand (die Rückseite des Sensors muss die Oberfläche berühren)
b
Kontaktflächen des Messaufnehmers
c
Beweglicher Sensor
d
Fixer Sensor
2.
Kontaktflächen der Messaufnehmer mit einer gleichmäßigen (ca. 0,5...1 mm / 0,02...0,04")
dicken Schicht Koppelmedium bestreichen.
3.
Messaufnehmergehäuse auf der Halterung platzieren.
Hinweis!
• Eine zu dicke Schicht des Koppelmediums sollte nicht aufgetragen werden (weniger ist mehr).
• Wenn der Sensor vom Rohr entfernt wird, muss er gereinigt werden und neues Koppelmedium
aufgetragen werden.
•
Der Messaufnehmer (DN 15 to 65 /½" to 2½") benötigt eine glatte Rohrleitungsoberfläche.
c
b
d
Montage
A0011YYY
