Anzeigedarstellung (Betriebsmodus)
Das Anzeigefeld besteht aus insgesamt drei Zeilen, auf denen Messwerte und/oder Statusgrößen
(Durchflussrichtung, Bargraph usw.) angezeigt werden. Der Anwender hat die Möglichkeit, die
Zuordnung der Anzeigezeilen zu bestimmten Anzeigegrößen beliebig zu ändern und nach seinen
Bedürfnissen anzupassen ( Handbuch "Beschreibung Gerätefunktionen").
Multiplexbetrieb:
Jeder Zeile können max. zwei verschiedene Anzeigegrößen zugeordnet werden. Diese erscheinen
auf der Anzeige wechselweise alle 10 Sekunden.
Fehlermeldungen:
Anzeige und Darstellung von System-/Prozessfehlern sind ausführlich auf ä 106 ff. beschrie-
ben.
S

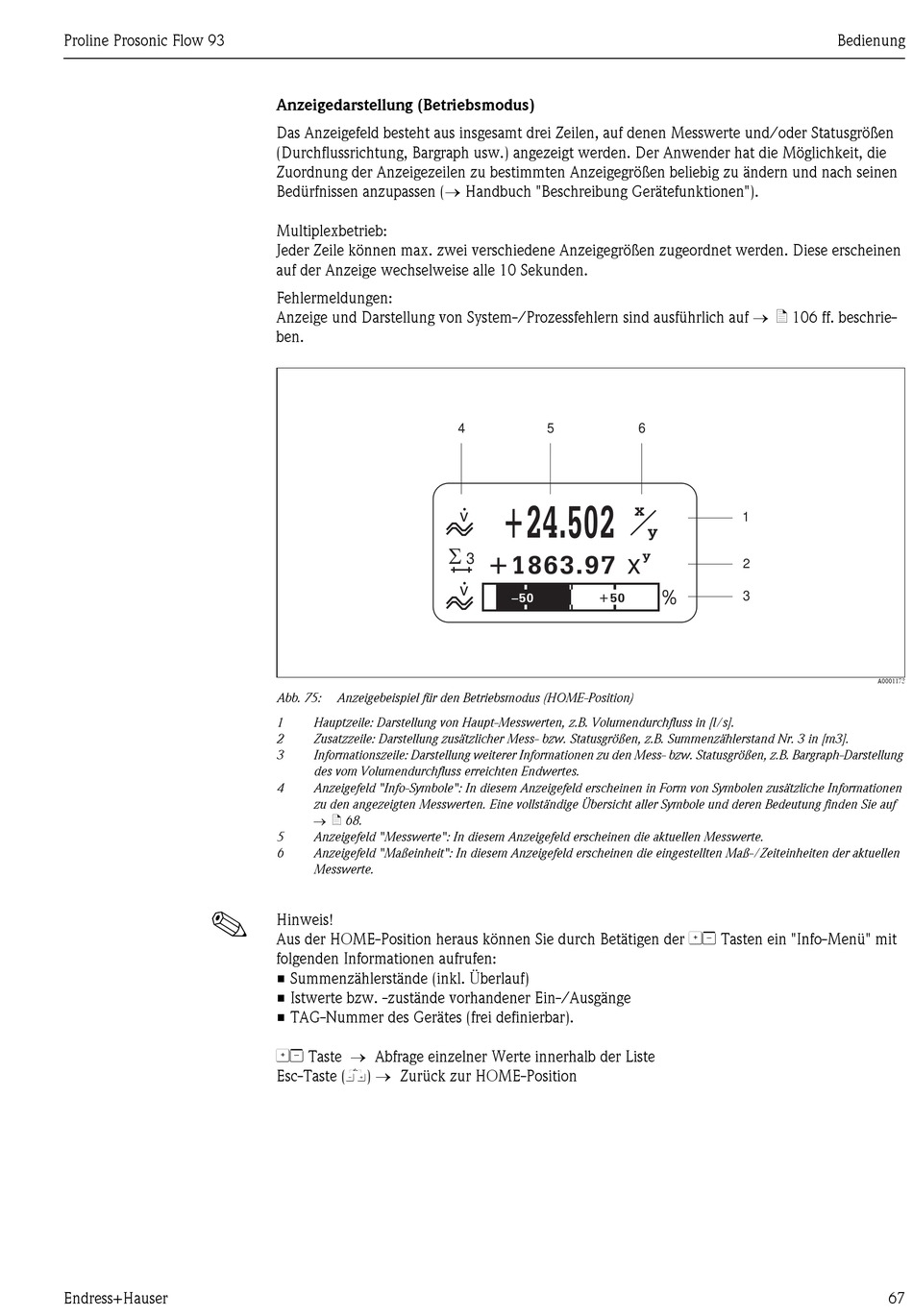

Abb. 75:
Anzeigebeispiel für den Betriebsmodus (HOME-Position)
1
Hauptzeile: Darstellung von Haupt-Messwerten, z.B. Volumendurchfluss in [l/s].
2
Zusatzzeile: Darstellung zusätzlicher Mess- bzw. Statusgrößen, z.B. Summenzählerstand Nr. 3 in [m3].
3
Informationszeile: Darstellung weiterer Informationen zu den Mess- bzw. Statusgrößen, z.B. Bargraph-Darstellung
des vom Volumendurchfluss erreichten Endwertes.
4
Anzeigefeld "Info-Symbole": In diesem Anzeigefeld erscheinen in Form von Symbolen zusätzliche Informationen
zu den angezeigten Messwerten. Eine vollständige Übersicht aller Symbole und deren Bedeutung finden Sie auf
ä 68.
5
Anzeigefeld "Messwerte": In diesem Anzeigefeld erscheinen die aktuellen Messwerte.
6
Anzeigefeld "Maßeinheit": In diesem Anzeigefeld erscheinen die eingestellten Maß-/Zeiteinheiten der aktuellen
Messwerte.
Hinweis!
Aus der HOME-Position heraus können Sie durch Betätigen der OS Tasten ein "Info-Menü" mit
folgenden Informationen aufrufen:
• Summenzählerstände (inkl. Überlauf)
• Istwerte bzw. -zustände vorhandener Ein-/Ausgänge
• TAG-Nummer des Gerätes (frei definierbar).
OS Taste Abfrage einzelner Werte innerhalb der Liste
Esc-Taste (X) Zurück zur HOME-Position
4
5
+24.502
v
+1863.97
3
x
v
–50
+50
6
x
1
y
y
2
%
3
Bedienung
A0001173
67
