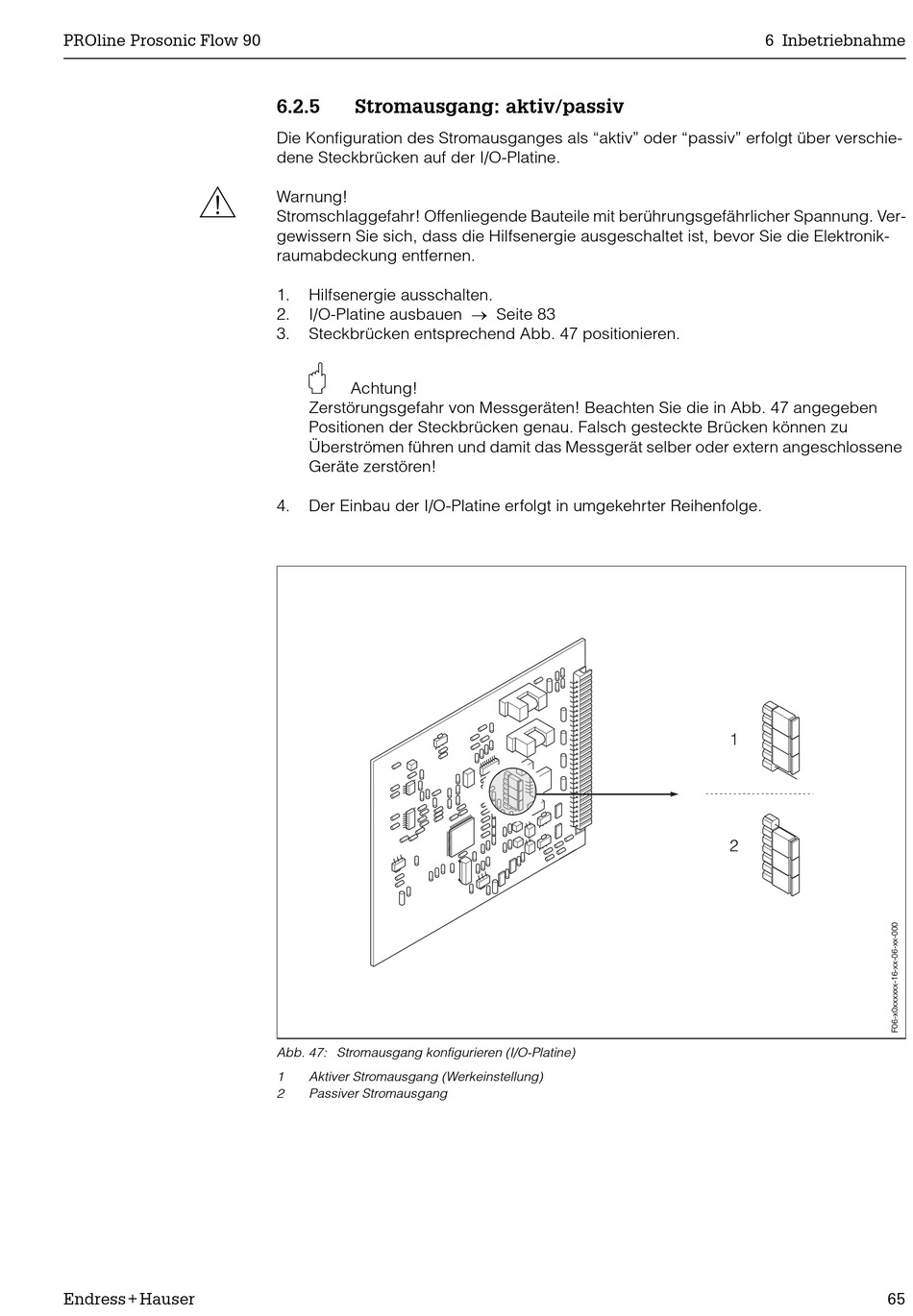

6.2.5

Stromausgang: aktiv/passiv

Die Konfiguration des Stromausganges als "aktiv" oder "passiv" erfolgt über verschie-
dene Steckbrücken auf der I/O-Platine.
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Ver-
gewissern Sie sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronik-
raumabdeckung entfernen.
1. Hilfsenergie ausschalten.
I/O-Platine ausbauen o Seite 83
2.
3. Steckbrücken entsprechend Abb. 47 positionieren.
"
Achtung!
Zerstörungsgefahr von Messgeräten! Beachten Sie die in Abb. 47 angegeben
Positionen der Steckbrücken genau. Falsch gesteckte Brücken können zu
Überströmen führen und damit das Messgerät selber oder extern angeschlossene
Geräte zerstören!
4. Der Einbau der I/O-Platine erfolgt in umgekehrter Reihenfolge.
Abb. 47: Stromausgang konfigurieren (I/O-Platine)
1 Aktiver Stromausgang (Werkeinstellung)
2 Passiver Stromausgang
