6 Inbetriebnahme
#
"
82
6.2.7

Stromausgang: aktiv/passiv

Die Konfiguration der Stromausgänge als "aktiv" oder "passiv" erfolgt über verschie-
dene Steckbrücken auf der I/O-Platine bzw. dem Strom-Submodul.
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Ver-
gewissern Sie sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronik-
raumabdeckung entfernen.
1. Hilfsenergie ausschalten.
I/O-Platine ausbauen o Seite 103
2.
3. Steckbrücken entsprechend Abb. 64 positionieren.
Achtung!
– Zerstörungsgefahr von Messgeräten! Beachten Sie die in Abb. 64 angegeben
Positionen der Steckbrücken genau. Falsch gesteckte Brücken können zu Über-
strömen führen und damit das Messgerät selber oder extern angeschlossene
Geräte zerstören!
– Beachten Sie, dass die Positionierung des Strom-Submoduls auf der I/O-Platine,
je nach Bestellvariante, unterschiedlich sein kann und damit auch die Klemmen-
belegung im Anschlussraum des Messumformers o Seite 44.
4. Der Einbau der I/O-Platine erfolgt in umgekehrter Reihenfolge.

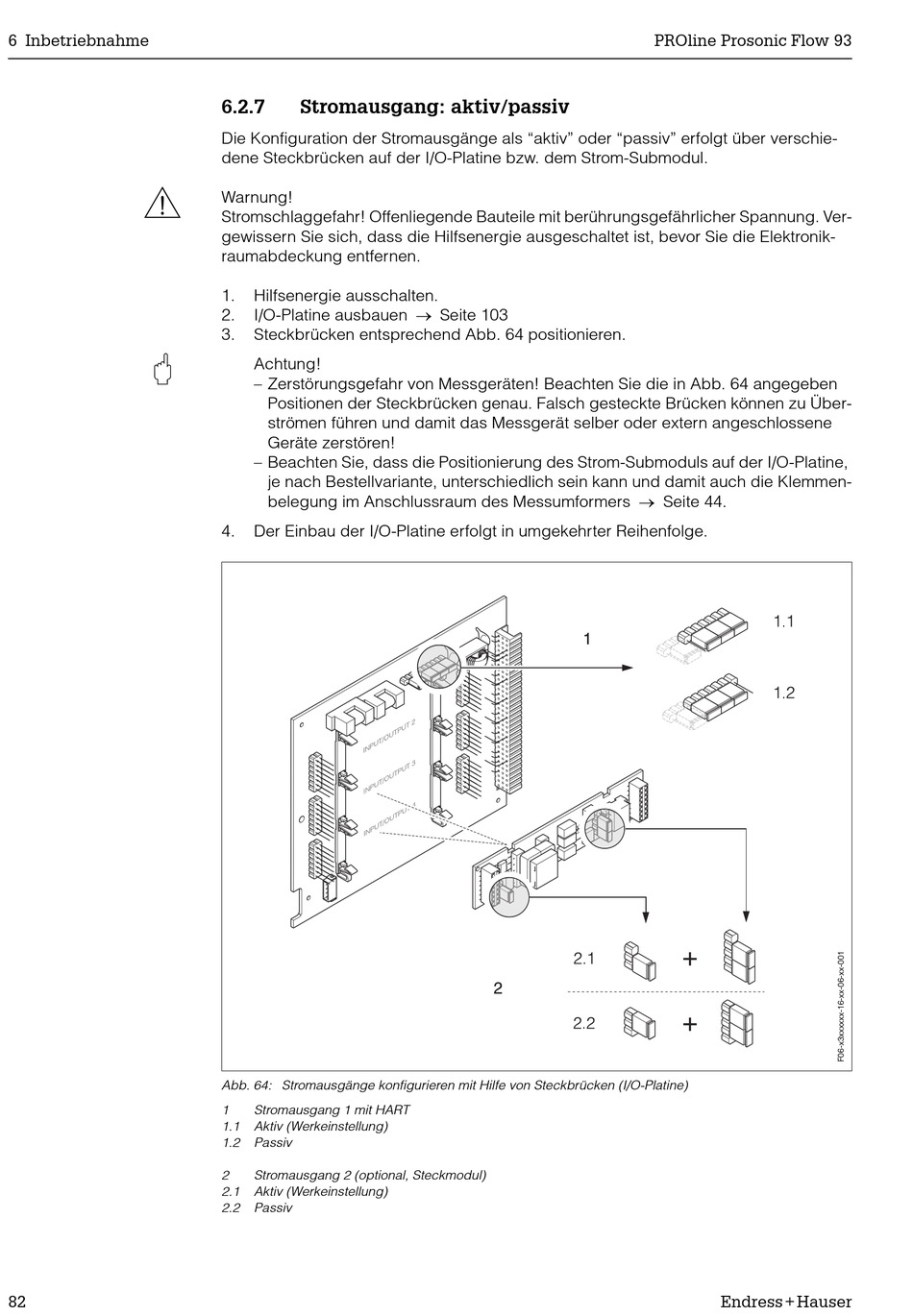

Abb. 64: Stromausgänge konfigurieren mit Hilfe von Steckbrücken (I/O-Platine)
1 Stromausgang 1 mit HART
1.1 Aktiv (Werkeinstellung)
1.2 Passiv
2 Stromausgang 2 (optional, Steckmodul)
2.1 Aktiv (Werkeinstellung)
2.2 Passiv
