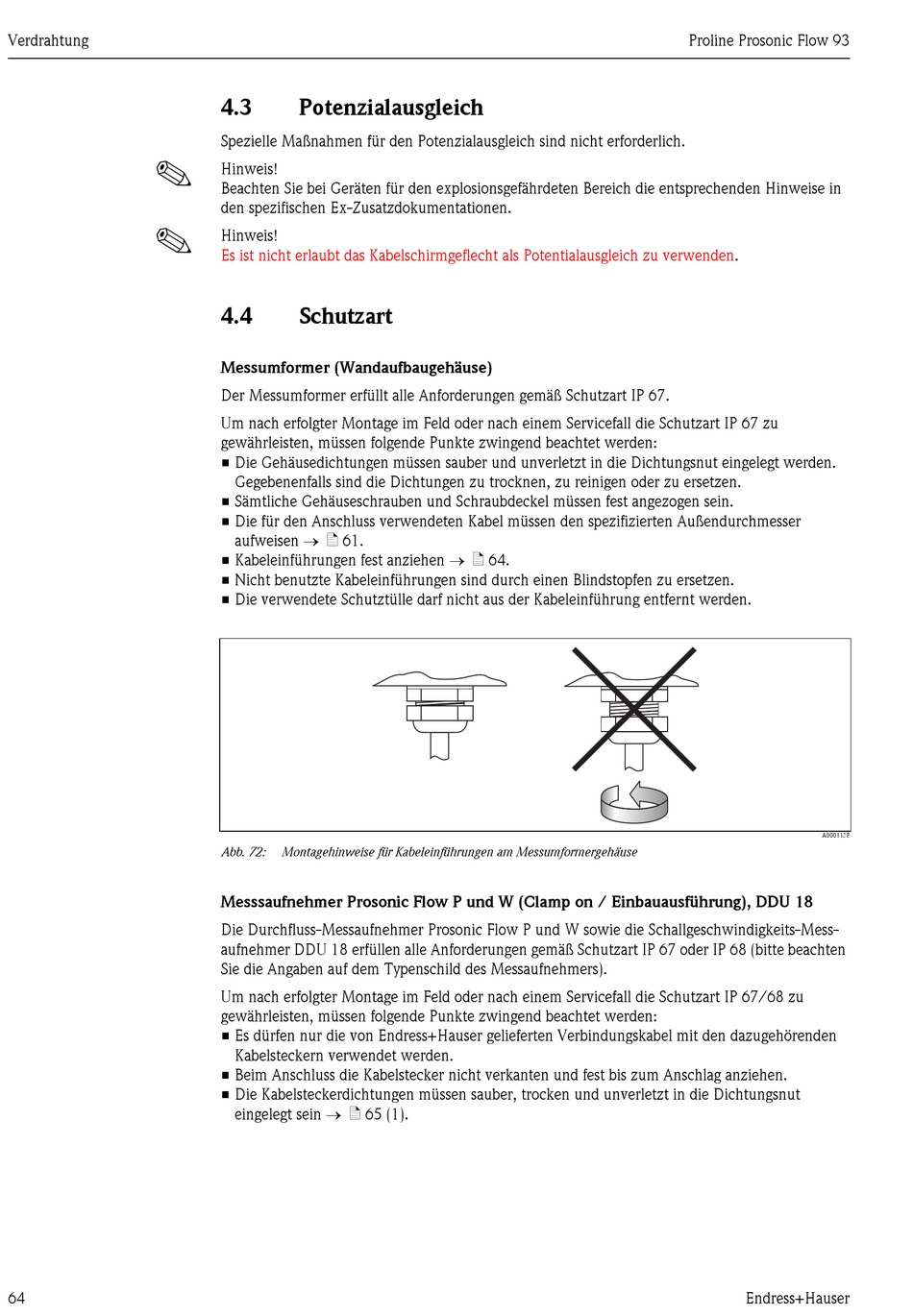

Verdrahtung
!
!
64
4.3
Potenzialausgleich
Spezielle Maßnahmen für den Potenzialausgleich sind nicht erforderlich.
Hinweis!
Beachten Sie bei Geräten für den explosionsgefährdeten Bereich die entsprechenden Hinweise in
den spezifischen Ex-Zusatzdokumentationen.
Hinweis!
Es ist nicht erlaubt das Kabelschirmgeflecht als Potentialausgleich zu
4.4
Schutzart
Messumformer (Wandaufbaugehäuse)
Der Messumformer erfüllt alle Anforderungen gemäß Schutzart IP 67.
Um nach erfolgter Montage im Feld oder nach einem Servicefall die Schutzart IP 67 zu
gewährleisten, müssen folgende Punkte zwingend beachtet werden:
• Die Gehäusedichtungen müssen sauber und unverletzt in die Dichtungsnut eingelegt werden.
Gegebenenfalls sind die Dichtungen zu trocknen, zu reinigen oder zu ersetzen.
• Sämtliche Gehäuseschrauben und Schraubdeckel müssen fest angezogen sein.
• Die für den Anschluss verwendeten Kabel müssen den spezifizierten Außendurchmesser
aufweisen ä 61.
• Kabeleinführungen fest anziehen ä 64.
• Nicht benutzte Kabeleinführungen sind durch einen Blindstopfen zu ersetzen.
• Die verwendete Schutztülle darf nicht aus der Kabeleinführung entfernt werden.
Abb. 72:
Montagehinweise für Kabeleinführungen am Messumformergehäuse
Messsaufnehmer Prosonic Flow P und W (Clamp on / Einbauausführung), DDU 18
Die Durchfluss-Messaufnehmer Prosonic Flow P und W sowie die Schallgeschwindigkeits-Mess-
aufnehmer DDU 18 erfüllen alle Anforderungen gemäß Schutzart IP 67 oder IP 68 (bitte beachten
Sie die Angaben auf dem Typenschild des Messaufnehmers).
Um nach erfolgter Montage im Feld oder nach einem Servicefall die Schutzart IP 67/68 zu
gewährleisten, müssen folgende Punkte zwingend beachtet werden:
• Es dürfen nur die von Endress+Hauser gelieferten Verbindungskabel mit den dazugehörenden
Kabelsteckern verwendet werden.
• Beim Anschluss die Kabelstecker nicht verkanten und fest bis zum Anschlag anziehen.
• Die Kabelsteckerdichtungen müssen sauber, trocken und unverletzt in die Dichtungsnut
eingelegt sein ä 65 (1).
Proline Prosonic Flow 93
verwenden.
A0001138
Endress+Hauser
