4.1.3
Kabelspezifikation Verbindungskabel
Es sind ausschließlich die von Endress+Hauser mitgelieferten Verbindungskabel zu verwenden.
Die Verbindungskabel sind in verschiedenen Längen erhältlich ä 101.
Für die Kabelspezifikationen ä 122.
Einsatz in elektrisch stark gestörter Umgebung
Die Messeinrichtung erfüllt die allgemeinen Sicherheitsanforderungen gemäß EN 61010 und die
EMV-Anforderungen gemäß IEC/EN 61326 "Emission gemäß Anforderungen für Klasse A" sowie
die NAMUR-Empfehlung NE 21.
4.2
Anschluss der Messeinheit
4.2.1
Anschluss Messumformer
Warnung!
• Stromschlaggefahr! Schalten Sie die Hilfsenergie aus, bevor Sie das Messgerät öffnen. Installieren
bzw. verdrahten Sie das Gerät nicht unter Spannung. Ein Nichtbeachten kann zur Zerstörung von
Teilen der Elektronik führen.
• Stromschlaggefahr! Verbinden Sie den Schutzleiter mit dem Gehäuse-Erdanschluss, bevor die
Hilfsenergie angelegt wird (bei galvanisch getrennter Hilfsenergie nicht erforderlich).
• Typenschildangaben mit ortsüblicher Versorgungsspannung und Frequenz vergleichen. Ferner
sind die national gültigen Installationsvorschriften zu beachten.
1.
Anschlussklemmenraumdeckel (f) vom Messumformergehäuse abschrauben.
2.
Hilfsenergiekabel (a) und Signalkabel (b) durch die betreffenden Kabeleinführungen legen.
3.
Verdrahtung vornehmen:
– Anschlussplan (Wandaufbaugehäuse) ä 61
– Anschlussklemmenbelegung ä 62
4.
Anschlussklemmenraumdeckel (f) wieder auf das Messumformergehäuse festschrauben.
a
b

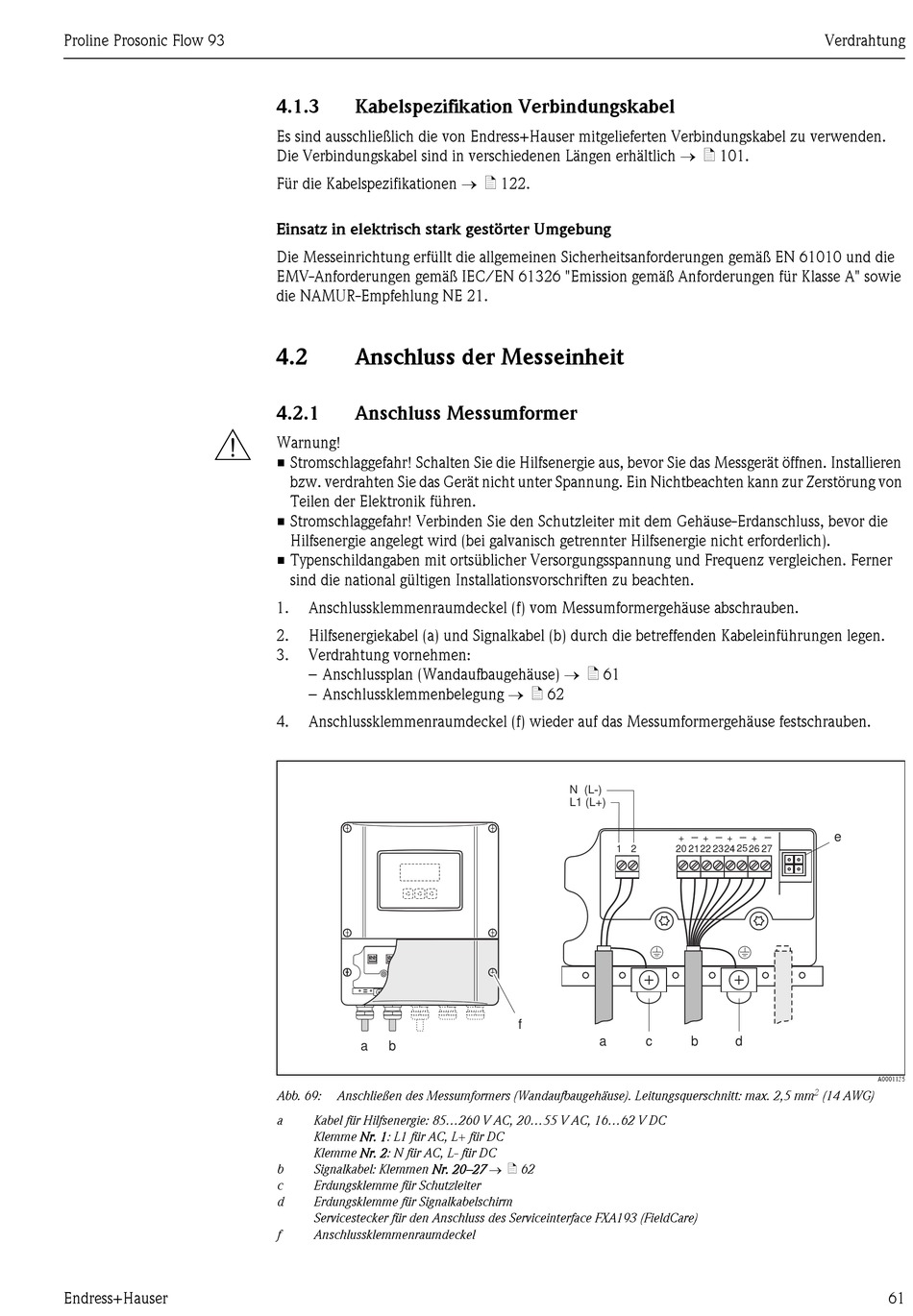

Abb. 69:
Anschließen des Messumformers (Wandaufbaugehäuse). Leitungsquerschnitt: max. 2,5 mm
a
Kabel für Hilfsenergie: 85...260 V AC, 20...55 V AC, 16...62 V DC
Klemme Nr. 1: L1 für AC, L+ für DC
Klemme Nr. 2: N für AC, L- für DC
Signalkabel: Klemmen Nr. 20–27 ä 62
b
c
Erdungsklemme für Schutzleiter
d
Erdungsklemme für Signalkabelschirm
Servicestecker für den Anschluss des Serviceinterface FXA193 (FieldCare)
f
Anschlussklemmenraumdeckel
N (L-)
L1 (L+)
+
1 2
20
21
f
a
c
Verdrahtung
–
e
–
–
–
+
+
+
25
22
23
24
26
27
b
d
2
(14 AWG)
A0001135
