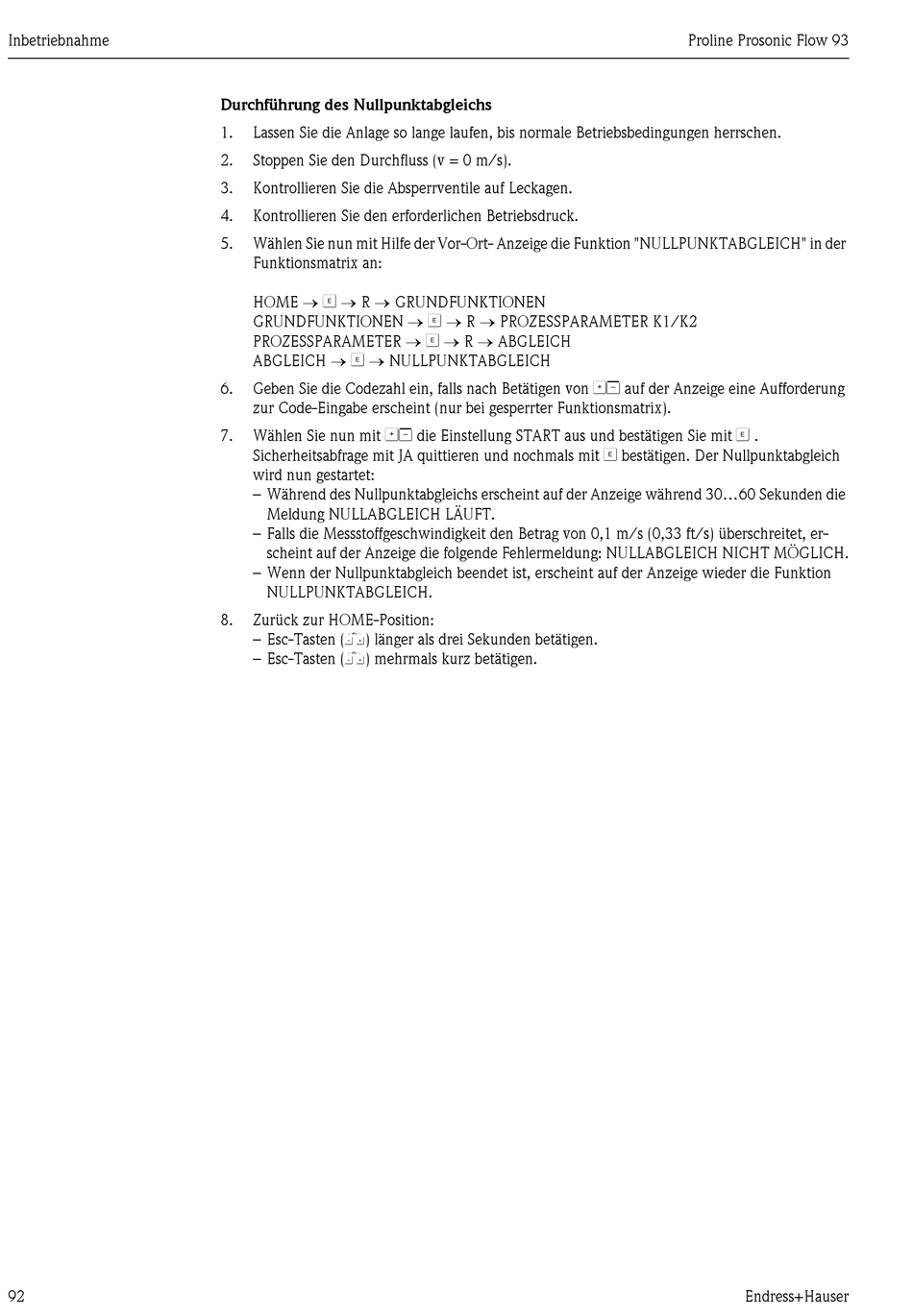

Endress+Hauser Proline Prosonic Flow 93 HART Betriebsanleitung Seite 92

Inbetriebnahme
92
Durchführung des Nullpunktabgleichs
1. Lassen Sie die Anlage so lange laufen, bis normale Betriebsbedingungen herrschen.
2. Stoppen Sie den Durchfluss (v = 0 m/s).
3. Kontrollieren Sie die Absperrventile auf Leckagen.
4. Kontrollieren Sie den erforderlichen Betriebsdruck.
5. Wählen Sie nun mit Hilfe der Vor-Ort- Anzeige die Funktion "NULLPUNKTABGLEICH" in der
Funktionsmatrix an:
HOME  F  R  GRUNDFUNKTIONEN
GRUNDFUNKTIONEN  F  R  PROZESSPARAMETER K1/K2
PROZESSPARAMETER  F  R  ABGLEICH
ABGLEICH  F  NULLPUNKTABGLEICH
Geben Sie die Codezahl ein, falls nach Betätigen von OS auf der Anzeige eine Aufforderung
6.
zur Code-Eingabe erscheint (nur bei gesperrter Funktionsmatrix).
Wählen Sie nun mit OS die Einstellung START aus und bestätigen Sie mit F .
7.
Sicherheitsabfrage mit JA quittieren und nochmals mit F bestätigen. Der Nullpunktabgleich
wird nun gestartet:
– Während des Nullpunktabgleichs erscheint auf der Anzeige während 30...60 Sekunden die
Meldung NULLABGLEICH LÄUFT.
– Falls die Messstoffgeschwindigkeit den Betrag von 0,1 m/s (0,33 ft/s) überschreitet, er-
scheint auf der Anzeige die folgende Fehlermeldung: NULLABGLEICH NICHT MÖGLICH.
– Wenn der Nullpunktabgleich beendet ist, erscheint auf der Anzeige wieder die Funktion
NULLPUNKTABGLEICH.
8. Zurück zur HOME-Position:
– Esc-Tasten (X) länger als drei Sekunden betätigen.
– Esc-Tasten (X) mehrmals kurz betätigen.
