Proline Prosonic Flow 93
Endress+Hauser
9

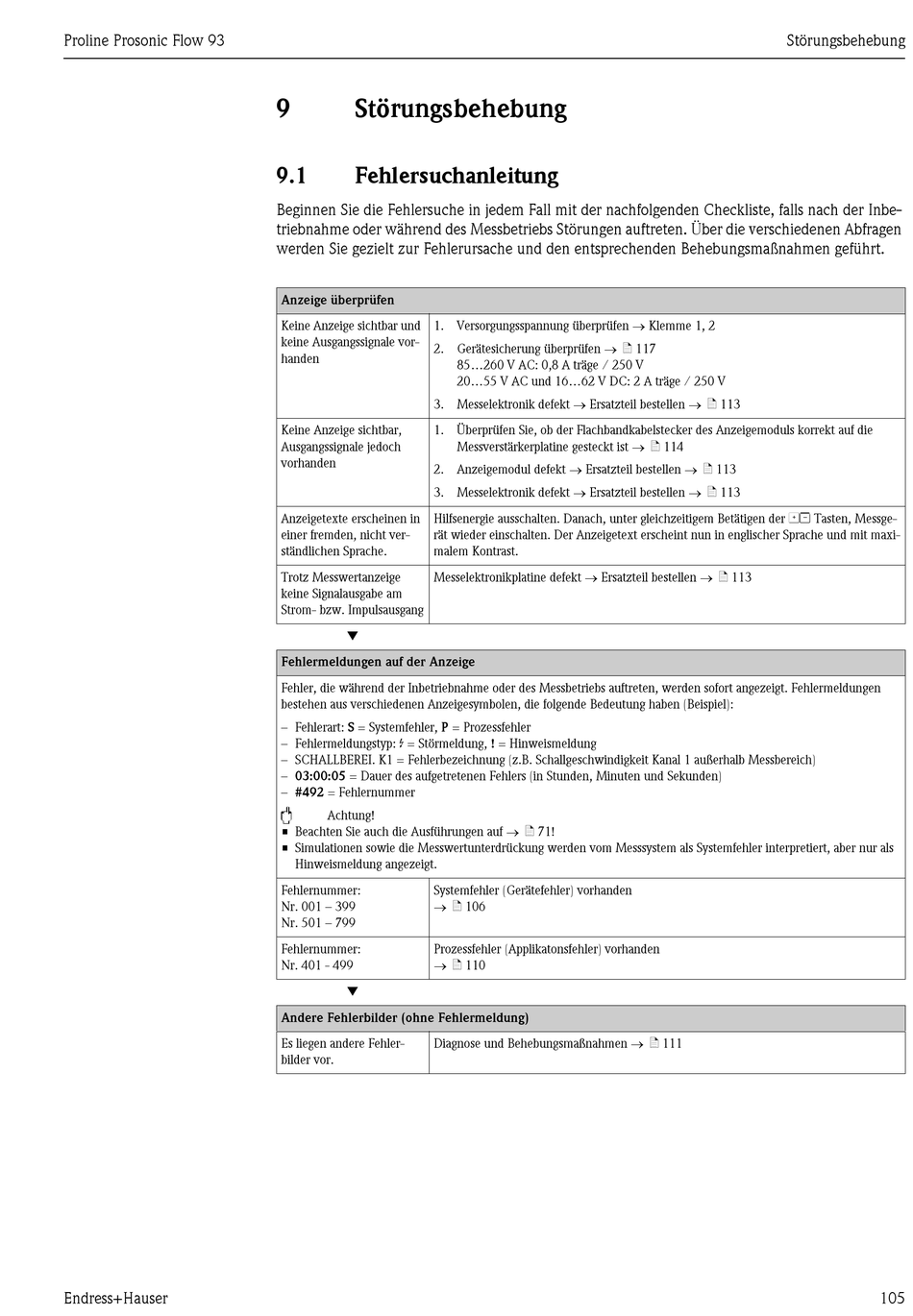

Störungsbehebung
9.1
Fehlersuchanleitung
Beginnen Sie die Fehlersuche in jedem Fall mit der nachfolgenden Checkliste, falls nach der Inbe-
triebnahme oder während des Messbetriebs Störungen auftreten. Über die verschiedenen Abfragen
werden Sie gezielt zur Fehlerursache und den entsprechenden Behebungsmaßnahmen geführt.
Anzeige überprüfen
1. Versorgungsspannung überprüfen Klemme 1, 2
Keine Anzeige sichtbar und
keine Ausgangssignale vor-
2. Gerätesicherung überprüfen ä 117
handen
3. Messelektronik defekt Ersatzteil bestellen ä 113
Keine Anzeige sichtbar,
1. Überprüfen Sie, ob der Flachbandkabelstecker des Anzeigemoduls korrekt auf die
Ausgangssignale jedoch
vorhanden
2. Anzeigemodul defekt Ersatzteil bestellen ä 113
3. Messelektronik defekt Ersatzteil bestellen ä 113
Hilfsenergie ausschalten. Danach, unter gleichzeitigem Betätigen der OS Tasten, Messge-
Anzeigetexte erscheinen in
einer fremden, nicht ver-
rät wieder einschalten. Der Anzeigetext erscheint nun in englischer Sprache und mit maxi-
ständlichen Sprache.
malem Kontrast.
Messelektronikplatine defekt Ersatzteil bestellen ä 113
Trotz Messwertanzeige
keine Signalausgabe am
Strom- bzw. Impulsausgang
Æ
Fehlermeldungen auf der Anzeige
Fehler, die während der Inbetriebnahme oder des Messbetriebs auftreten, werden sofort angezeigt. Fehlermeldungen
bestehen aus verschiedenen Anzeigesymbolen, die folgende Bedeutung haben (Beispiel):
– Fehlerart: S = Systemfehler, P = Prozessfehler
– Fehlermeldungstyp: $ = Störmeldung, ! = Hinweismeldung
– SCHALLBEREI. K1 = Fehlerbezeichnung (z.B. Schallgeschwindigkeit Kanal 1 außerhalb Messbereich)
– 03:00:05 = Dauer des aufgetretenen Fehlers (in Stunden, Minuten und Sekunden)
– #492 = Fehlernummer
"
Achtung!
• Beachten Sie auch die Ausführungen auf ä 71!
• Simulationen sowie die Messwertunterdrückung werden vom Messsystem als Systemfehler interpretiert, aber nur als
Hinweismeldung angezeigt.
Fehlernummer:
Systemfehler (Gerätefehler) vorhanden
ä 106
Nr. 001 – 399
Nr. 501 – 799
Fehlernummer:
Prozessfehler (Applikatonsfehler) vorhanden
ä 110
Nr. 401 - 499
Æ
Andere Fehlerbilder (ohne Fehlermeldung)
Diagnose und Behebungsmaßnahmen ä 111
Es liegen andere Fehler-
bilder vor.
85...260 V AC: 0,8 A träge / 250 V
20...55 V AC und 16...62 V DC: 2 A träge / 250 V
Messverstärkerplatine gesteckt ist ä 114
Störungsbehebung
105
