Montage
!
40

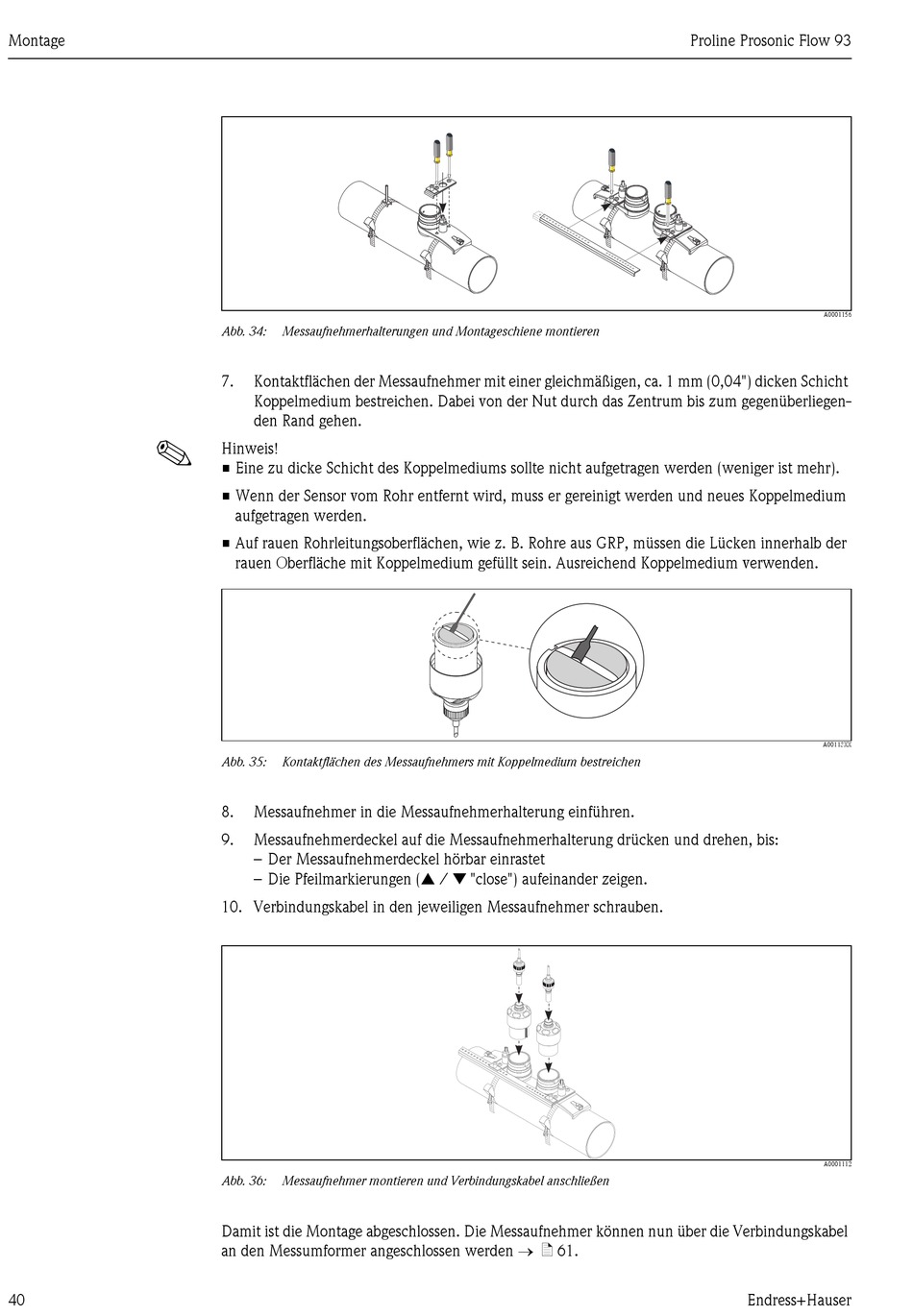

Abb. 34: Messaufnehmerhalterungen und Montageschiene montieren
7. Kontaktflächen der Messaufnehmer mit einer gleichmäßigen, ca. 1 mm (0,04") dicken Schicht
Koppelmedium bestreichen. Dabei von der Nut durch das Zentrum bis zum gegenüberliegen-
den Rand gehen.
Hinweis!
• Eine zu dicke Schicht des Koppelmediums sollte nicht aufgetragen werden (weniger ist mehr).
• Wenn der Sensor vom Rohr entfernt wird, muss er gereinigt werden und neues Koppelmedium
aufgetragen werden.
• Auf rauen Rohrleitungsoberflächen, wie z. B. Rohre aus GRP, müssen die Lücken innerhalb der
rauen Oberfläche mit Koppelmedium gefüllt sein. Ausreichend Koppelmedium verwenden.
Abb. 35: Kontaktflächen des Messaufnehmers mit Koppelmedium bestreichen
8. Messaufnehmer in die Messaufnehmerhalterung einführen.
9. Messaufnehmerdeckel auf die Messaufnehmerhalterung drücken und drehen, bis:
– Der Messaufnehmerdeckel hörbar einrastet
– Die Pfeilmarkierungen (Å / Æ "close") aufeinander zeigen.
10. Verbindungskabel in den jeweiligen Messaufnehmer schrauben.
Abb. 36: Messaufnehmer montieren und Verbindungskabel anschließen
Damit ist die Montage abgeschlossen. Die Messaufnehmer können nun über die Verbindungskabel
an den Messumformer angeschlossen werden  ä 61.
Proline Prosonic Flow 93
A0001156
A00113XX
A0001112
