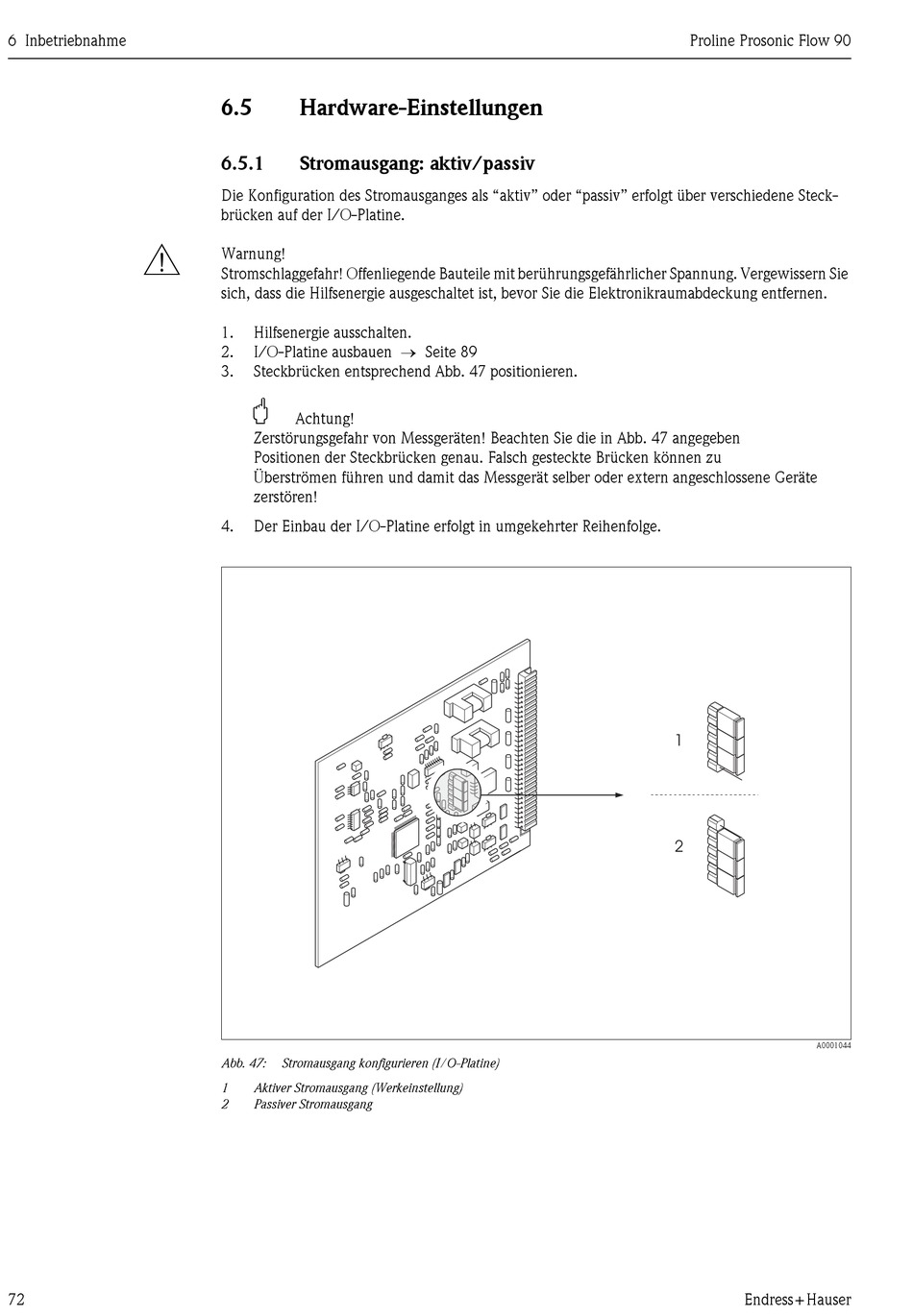

6 Inbetriebnahme
#
72
6.5
Hardware-Einstellungen
6.5.1
Stromausgang: aktiv/passiv
Die Konfiguration des Stromausganges als "aktiv" oder "passiv" erfolgt über verschiedene Steck-
brücken auf der I/O-Platine.
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern Sie
sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfernen.
1.
Hilfsenergie ausschalten.
I/O-Platine ausbauen → Seite 89
2.
3.
Steckbrücken entsprechend Abb. 47 positionieren.
"
Achtung!
Zerstörungsgefahr von Messgeräten! Beachten Sie die in Abb. 47 angegeben
Positionen der Steckbrücken genau. Falsch gesteckte Brücken können zu
Überströmen führen und damit das Messgerät selber oder extern angeschlossene Geräte
zerstören!
4.
Der Einbau der I/O-Platine erfolgt in umgekehrter Reihenfolge.
Abb. 47:
Stromausgang konfigurieren (I/O-Platine)
1
Aktiver Stromausgang (Werkeinstellung)
2
Passiver Stromausgang
Proline Prosonic Flow 90
1
2
A0001044
Endress+Hauser
