Bedienung
68

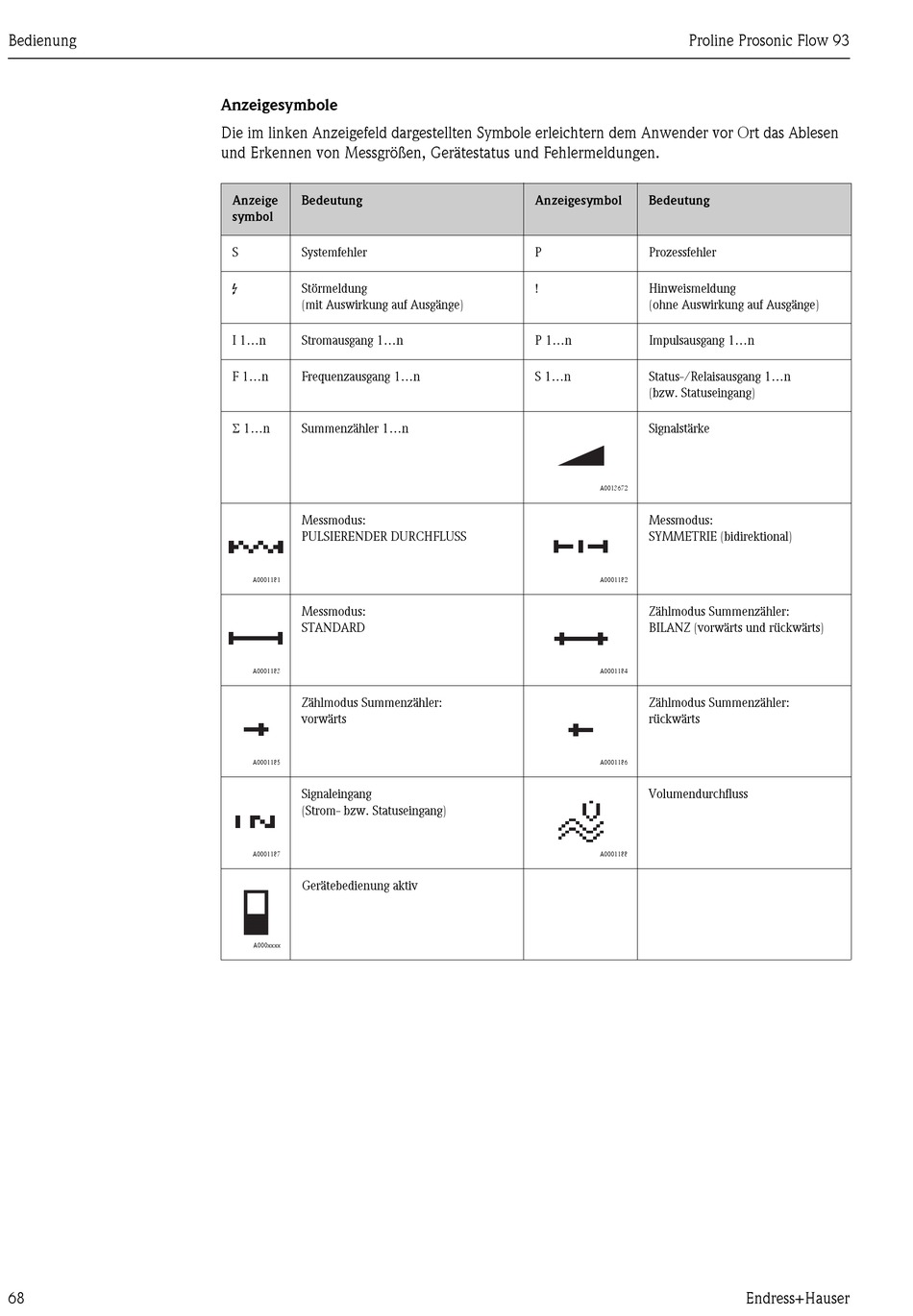

Anzeigesymbole
Die im linken Anzeigefeld dargestellten Symbole erleichtern dem Anwender vor Ort das Ablesen
und Erkennen von Messgrößen, Gerätestatus und Fehlermeldungen.
Anzeige
Bedeutung
symbol
S
Systemfehler
$
Störmeldung
(mit Auswirkung auf Ausgänge)
I 1...n
Stromausgang 1...n
F 1...n
Frequenzausgang 1...n
1...n
Summenzähler 1...n
Messmodus:
PULSIERENDER DURCHFLUSS
A0001181
Messmodus:
STANDARD
A0001183
Zählmodus Summenzähler:
vorwärts
A0001185
Signaleingang
(Strom- bzw. Statuseingang)
A0001187
Gerätebedienung aktiv
A000xxxx
Proline Prosonic Flow 93
Anzeigesymbol
Bedeutung
P
Prozessfehler
!
Hinweismeldung
(ohne Auswirkung auf Ausgänge)
P 1...n
Impulsausgang 1...n
S 1...n
Status-/Relaisausgang 1...n
(bzw. Statuseingang)
Signalstärke
A0013672
Messmodus:
SYMMETRIE (bidirektional)
A0001182
Zählmodus Summenzähler:
BILANZ (vorwärts und rückwärts)
A0001184
Zählmodus Summenzähler:
rückwärts
A0001186
Volumendurchfluss
A0001188
